告别双轨供电的体积焦虑！SY8821B 双通道降压架构六大硬核拆解
导语：
在现代紧凑型电子设备（如智能机顶盒、便携式路由、工业传感器节点）的主板设计中，系统的主控 MCU 或通信模组往往需要至少两路独立的供电轨——通常是一路 3.3V 用于 I/O 接口，另一路 1.2V 甚至更低电压用于算力核心。如果采用两颗独立的降压芯片，不仅会严重挤占本就捉襟见肘的 PCB 面积，还会导致外围电感与电容数量翻倍，BOM 成本和物料管理难度直线上升。
面对这种对功率密度和集成度有着双重苛刻要求的供电场景，作为深耕电源管理领域的专业团队，佰祥电子（盛威尔科技）不仅为您提供稳定可靠的原装正品芯片，更致力于从底层物理架构出发，协助硬件研发团队跨越空间与性能的设计鸿沟。本期，我们将为您深度拆解矽力杰 SY8821B 工业级双通道同步降压稳压器，一探它是如何将两路强悍的动力引擎折叠进极度微缩的空间内的。
1. 空间折叠术：DFN2x2 极限微缩封装与热力学破局
要在单颗芯片内实现两路相互独立的 1A 连续电流输出，最致命的工程瓶颈并非控制逻辑，而是物理散热。如果封装设计不合理，双通道同时满载运行时产生的巨大热量会瞬间触发过温保护。
SY8821B 展现了极高的晶圆级集成造诣。它采用了极其微缩的 DFN2x2-8 封装，在仅有 4 平方毫米的物理面积上，巧妙地布置了两组完全独立的开关节点与使能控制端。更核心的热力学设计在于，封装底部的超大面积裸露接地焊盘（Exposed Pad），为高频开关产生的热量提供了直通 PCB 地平面的散热高速公路，彻底化解了微型化带来的热淤积危机。

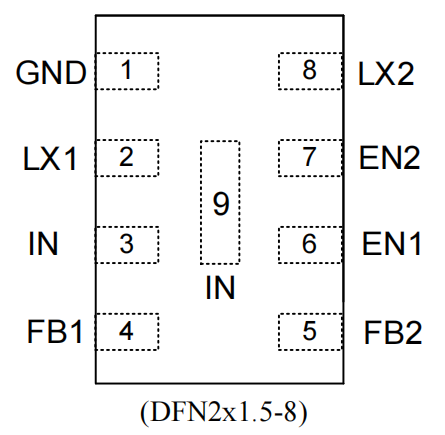

图一： DFN2x2-8 引脚定义与底部散热设计
2. 极简外围：化解 BOM 爆炸的实战拓扑
传统双路供电方案最让硬件团队头疼的，就是密密麻麻的外围电感、二极管与补偿网络，这会让板卡布线变得异常艰难。SY8821B 原生支持 2.3V 到 5.5V 的宽泛输入电压，完美覆盖了标准的 3.3V 和 5V 前端总线，且完全摒弃了外部续流二极管。
得益于内部高度集成的双路控制逻辑与上下侧功率 MOSFET，以及无需外部补偿的内部环路设计，工程师仅需为每路通道配置一颗极小尺寸的贴片电感和少量的陶瓷电容，即可构建出完整的双路供电中枢。这种“化繁为简”的拓扑结构，大幅降低了高频噪声耦合的风险。

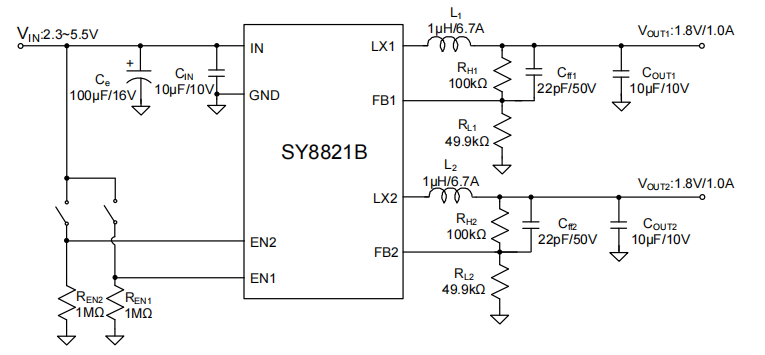

图二：外围极度精简，双通道独立 1.0A 核心供电实战原理图
3. 全负载域能效：40µA 静态电流与 100% 占空比
在便携式设备中，转换效率是决定整机续航的绝对关键。SY8821B 将内部开关管的导通电阻极力压缩至 180mΩ（高侧）和 120mΩ（低侧），有效削减了 1A 满载大电流下的导通损耗。
更令人瞩目的是其应对轻载工况的能力。在设备待机时，芯片的双通道静态电流（Quiescent Current）低至 40µA。从实测效率曲线可以看出，无论是通道一还是通道二，依然能划出一条极其优美的高能效曲线。配合 100% 占空比的低压差（LDO）运行能力，它能在电池电压逼近输出红线时，依然榨干最后一丝电能。

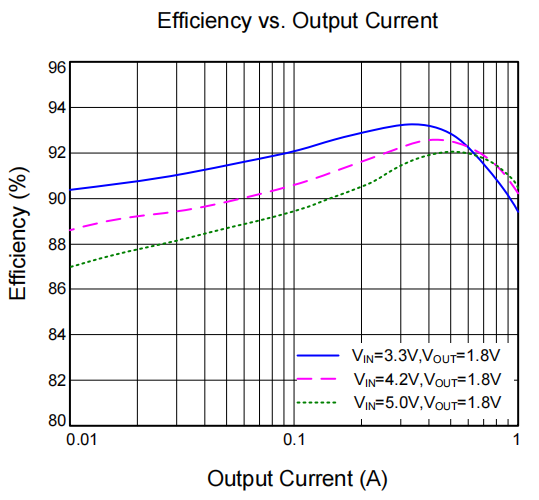

图三：不同输入电压与双通道独立运行下的高能效转换实测表现
4. 1.5MHz 高频架构与动态响应优势
为什么 SY8821B 能够把外围电感缩减到极致？答案在于其高达 1.5MHz 的开关频率。极高的开关频率不仅极大地压缩了外围储能器件的物理体积，更为内部控制环路赋予了极宽的闭环带宽。
当主控 MCU 从深度休眠瞬间唤醒，产生突发的负载电流阶跃时，这种高频架构能够以微秒级的速度做出反应，瞬间调整占空比来抹平电压跌落与过冲，确保了双路核心算力在极端跳变过程中的绝对互不干扰与平滑稳定。
5. 精准时序管理：独立使能与内部软启动
在复杂的多轨系统中，主控芯片对不同电压（如 3.3V 的 I/O 和 1.2V 的 Core）的上电顺序有着极其严格的把控。SY8821B 为双通道配备了完全独立的使能控制管脚（EN1, EN2）。
硬件工程师可以通过极其简单的外部逻辑或 RC 延时网络，轻松实现双路电压的顺序上电或交叉上电。同时，芯片内部集成了高可靠性的软启动机制（Soft-start），无论哪一路通道被唤醒，其输出电压都会平滑爬升，彻底消除了开机瞬间足以拉垮前端总线的毁灭性充电浪涌电流。
6. 堡垒级防御：智能短路打嗝保护
在紧凑型设备的组装或恶劣工况下，输出端意外死短路是摧毁供电芯片的头号杀手。SY8821B 在追求极致空间与效率的同时，并未在底层防御上做任何妥协。
除了常规的逐周期电流限制，它还内置了硬核的短路打嗝保护（Hiccup Mode）。一旦系统侦测到某路输出发生严重短路且电压跌落，该通道会立刻停止 1.5MHz 的高频开关，进入极低功耗的间歇性探测状态。这不仅彻底隔绝了短路带来的灾难性热失控，还能在短路源被移除后，自动、平滑地恢复正常供电。
总结
SY8821B 凭借其精妙的双通道架构、极致的 DFN2x2 物理微缩、极低的静态功耗以及强悍的短路防御能力，成功化解了现代紧凑型设备面临的多电压轨、大电流与空间受限的三重供电矛盾。
然而，高密度双路开关电源的稳定落地，绝非简单的连线敷铜。从底层双通道隔离的回流路径规划，到输入旁路电容的高频去耦位置，每一个电气细节都关乎着系统的底噪表现与整机寿命。在追求极度微型化与高可靠性的今天，吃透核心器件的底层物理逻辑，才是打造堡垒级供电系统的唯一捷径。
