在打印机、小型电器及各类机电一体化设备中，有刷直流电机驱动器是保障设备精准运行的核心器件，其性能、兼容性与稳定性决定着设备的工作效率与使用寿命。4950单通道有刷直流电机驱动器作为一款高性价比、高兼容性的驱动器件，可兼容替代Allegro A4950与DRV8870，凭借优异的驱动性能、全面的保护机制及广泛的适配性，成为打印机及各类机电一体化应用的优选替代方案，有效降低设备研发与生产成本，同时保障设备稳定高效运行。
一、产品概述
4950单通道有刷直流电机驱动器专为小型有刷直流电机驱动场景设计，核心定位是为打印机、家用电器及各类小型机电设备提供简洁、可靠的驱动解决方案，其引脚定义与性能参数均与Allegro A4950、DRV8870高度兼容，无需对设备原有电路进行改造，即可直接替换使用，缩短产品迭代周期，降低研发成本，为企业提供高性价比的替代选择。
二、核心结构与工作原理
从产品核心结构与工作原理来看，4950采用两个逻辑输入控制H桥驱动器，该驱动器由四个N沟道金属氧化物半导体场效应管（MOSFET）组成，可实现高达3.0A的峰值电流输出，能够双向精准控制电机运转。其核心优势在于灵活的转速控制能力，利用电流衰减模式，可通过对输入信号进行脉宽调制（PWM），实现电机转速的无级调节，适配打印机纸张输送、打印头移动等对转速精度要求较高的场景，同时满足各类小型机电设备的动力需求。
三、核心优势
集成化的电流调节功能是4950的核心亮点，也是其能够稳定替代Allegro A4950、DRV8870的关键优势之一。该功能依托模拟输入VREF以及ISEN引脚电压（该电压与流经外部感测电阻的电机电流呈正比关系）实现，可将电机电流精准限制在设定水平，这一特性不仅能显著降低系统功耗需求，还能减少对大容量电容的依赖，确保电机在启动、停转等关键工况下的电压稳定性，避免因电流波动导致的设备故障，与Allegro A4950、DRV8870的核心性能保持一致，甚至在功耗控制上实现优化。
四、安全防护
在安全防护方面，4950集成了全方位的保护机制，与Allegro A4950、DRV8870的保护功能全面兼容，可在设备出现故障时快速实现内部关断，有效保障器件与设备安全。具体来看，其具备VM欠压闭锁（UVLO）功能，可防止电压过低对设备造成损害；热关断（TSD）功能可在芯片温度过高时自动关闭输出，避免器件因过热损坏；同时支持自动故障恢复功能，故障排除后可自动恢复工作，提升系统可靠性。4950还配备低功耗休眠模式，当两个逻辑输入均置为低电平时，驱动器将自动进入休眠状态，进一步优化能源使用效率，适配电池供电类小型设备需求。
五、封装工艺

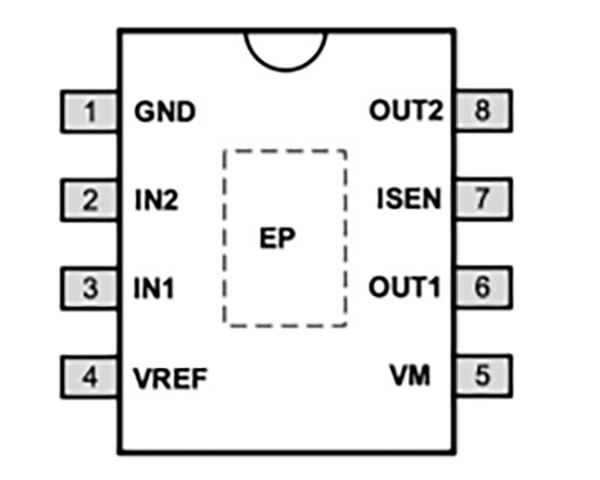

在封装与工艺方面，4950采用ESOP8封装形式，封装背部设有裸露焊盘，与Allegro A4950、DRV8870的封装尺寸高度匹配，可直接适配原有PCB板布局，无需重新设计电路板，进一步降低替换成本。该器件采用无铅工艺制造，完全符合环保标准，适配全球环保法规要求，适用于各类出口及高端设备生产。其高侧与低侧（HS+LS）导通电阻总和仅为560mΩ，有效降低驱动过程中的能量损耗，提升电机驱动效率，相较于同类产品更具性价比优势。
六、应用场景
依托优异的性能与兼容性，4950单通道有刷直流电机驱动器在打印机及各类机电一体化应用中展现出广泛的适配性，尤其在打印机领域，可高效驱动纸张输送、打印头移动等核心部件的电机，凭借精准的转速控制与稳定的动力输出，确保打印过程顺畅，提升打印精度与效率，适配Allegro A4950、DRV8870在打印机中的应用。
除打印机应用外，4950还广泛适配各类家用电器与工业设备，可用于风扇、吸尘器等家电的电机控制，提供稳定动力；在工业自动化生产线中，为各类小型机电设备提供可靠的驱动解决方案；同时适用于需要精确电机控制的各类机电一体化产品，涵盖小型机器人、精密仪器等场景。其宽工作电压范围（6.5V至20V）可适应多种电源环境，进一步拓宽了应用场景，满足不同设备的供电需求。
七、总结
4950单通道有刷直流电机驱动器凭借与Allegro A4950、DRV8870的高度兼容性、优异的驱动性能、全面的保护机制及高性价比优势，成为两款器件的理想替代方案。其无需改造电路即可直接替换的特性，降低了企业的研发与生产成本，同时稳定的性能的可确保设备高效运行，适配打印机及各类机电一体化应用需求。随着机电一体化技术的不断发展，4950将凭借其兼容性与实用性，在更多场景中实现广泛应用，为设备智能化、高效化发展提供有力支撑。
