如果你是半导体测试工程师，正在为ADC（模数转换器）的采样时钟寻找一个干净到极致的“心脏”；或是微波光子系统的集成商，受够了台式信号源占用机柜宝贵的1U空间——那么“宽频段覆盖”与“相位噪声基底”之间的妥协，一定是你心中隐形的研发成本。
电磁频谱就像一线城市的土地，越来越稀缺。在多信道并行的设备内部，谐波与杂散稍有不慎就会变成干扰临道的“违建”。今天要拆解的这款APUL系列极低相噪频率综合器，给出了一种反向思路：不靠体积堆料，而是依赖YIG球谐振器高Q值的物理天性，在5G~10GHz的全频段内划出了一条近乎极限的低噪轨迹。更关键的是，它在不到一瓶矿泉水大小的空间内，藏进了从脉冲调制到100MHz高稳时钟输出的全套内功。
宽频与低相噪：不可调和的矛盾？
从振荡器基本理论看，谐振器的品质因数Q直接决定相位噪声的远端基底。YIG小球谐振器的无载Q值在微波频段可达数千甚至上万，远高于片上LC或变容管调谐的VCO，因此YIG振荡器天然具备极低的宽带相位噪声。问题在于，传统YIG调谐依赖电流驱动的大电感线圈，调谐速度慢、功耗高，且难以小型化。这使得YIG合成器长期被限制在台式信号源形态中，难以进入模块级或板卡级集成。

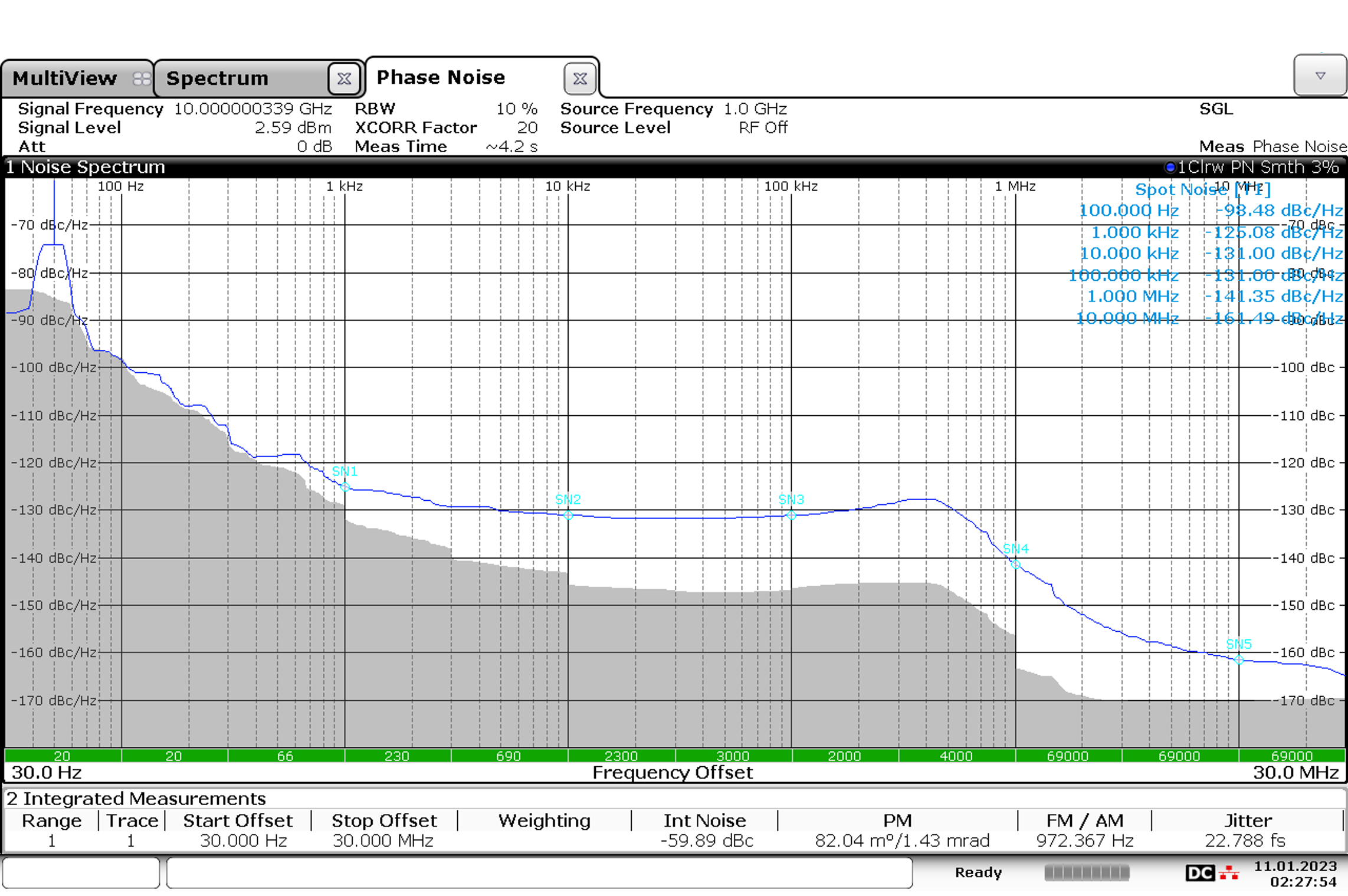

而安铂克科技APUL系列频率综合器模块选择了一种折中架构：保留YIG谐振器作为核心选频单元，但将锁相环路与数字控制部分高度集成。其相位噪声曲线（以10 GHz载波为例）显示，在10 kHz偏移处仍能保持≤ -130 dBc/Hz，且从1 kHz至1 MHz偏移区间无明显隆起——这正是YIG高Q值与低闪烁噪声有源电路共同作用的结果。对于频谱受限设计者而言，这种“接近理论极限”的噪声基底意味着在密集信道间隔下，邻道功率泄漏仍可被抑制到极低水平。
杂散与谐波：容易被忽视的频谱占用者
宽频输出时，单音信号之外的非谐波杂散与谐波分量同样侵占宝贵频谱。手册中APUL标配杂散≤ -75 dBc，选件LS进一步压制至-90 dBc；谐波标配-10 dBc，选件HL则强化至-50 dBc。这些数值背后是输出级滤波与偏置优化的结果。尤其值得注意的是，该模块在+0 dBm标准输出时谐波表现较差，而选件HL通过内置开关滤波器组将谐波大幅抑制——这为需要驱动高线性混频器或直接采样的应用提供了干净的激励源，避免因谐波混叠在宽带数字接收机中产生虚假信号。
实际系统集成考量
对于空间受限的OEM系统或便携式测试平台，安铂克科技APUL系列频率综合器的159 × 95 × 24 mm体积和0.5 kg重量意味着它可被直接嵌入机箱。其开放VT调谐电压输入端口为高级用户提供了绕过内部锁相环、直接进行模拟扫频或FM调制的可能性——这在需要快速啁啾的雷达模拟或特定量子操控序列中尤为实用。同时，内置100 MHz参考时钟输出相位噪声低至-135 dBc/Hz@100 Hz，可作为系统中其他频率源或采集板的共参考时钟，有效避免多参考引入的差分相噪恶化。
结语
在信号源领域，最昂贵的不是硬件本身，而是看不见的“干扰容限”。安铂克科技APUL系列采用YIG结构，相噪基本不输于专业台式微波信号源，其中折射出一个产业趋势：高端仪表正在通过模块化下沉，试图弥合“实验室指标”与“现场系统”之间的鸿沟。对于追求信号质量却又面临预算与空间双重挤压的团队来说，这种“掌上YIG”或许正是那个让你不必在性能表上做减法的关键拼图。毕竟，在拥挤的频谱里，洁净本身就是一种通行证。想要了解APUL系列低相噪频率综合器详情，可关注安铂克科技。
