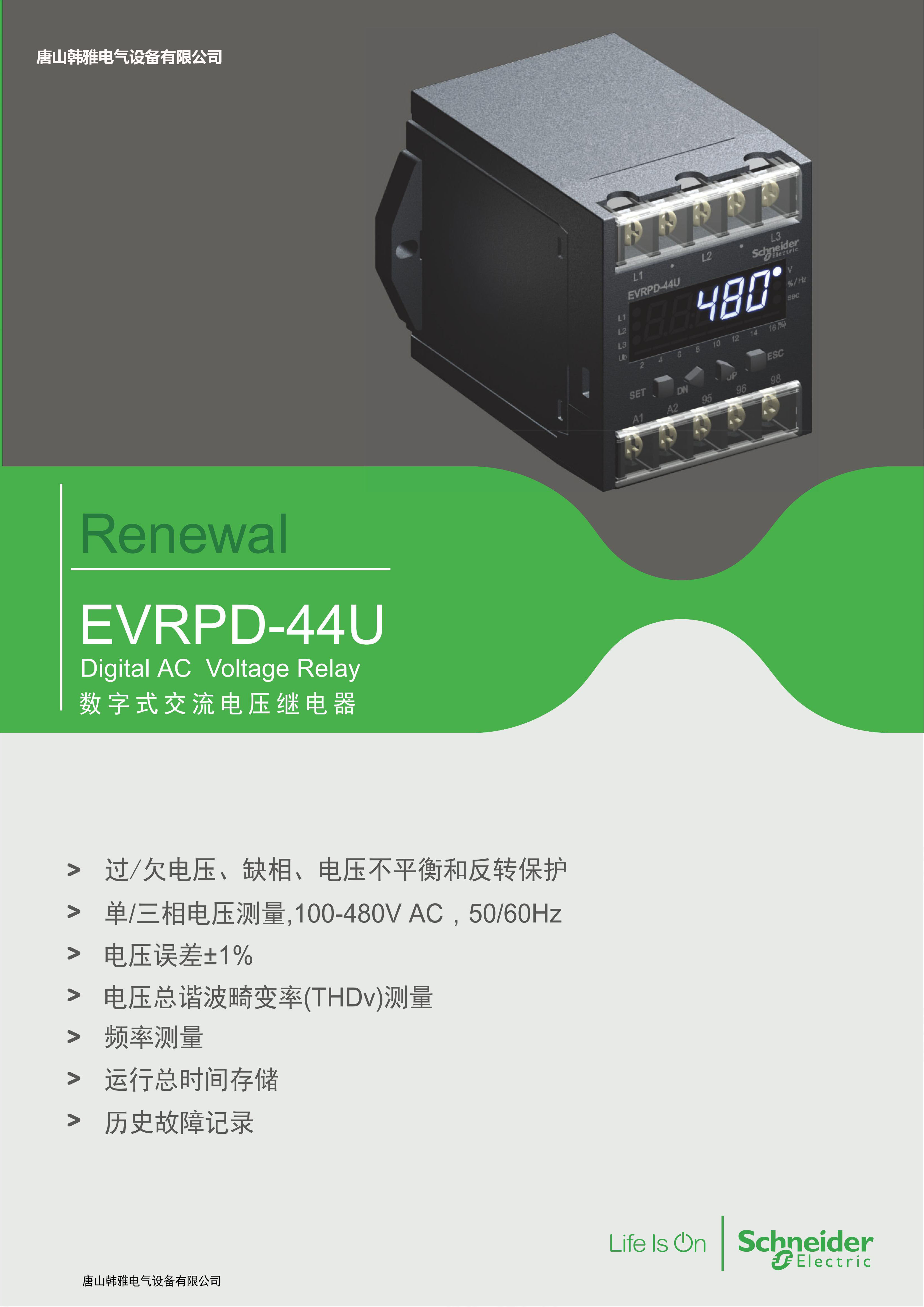

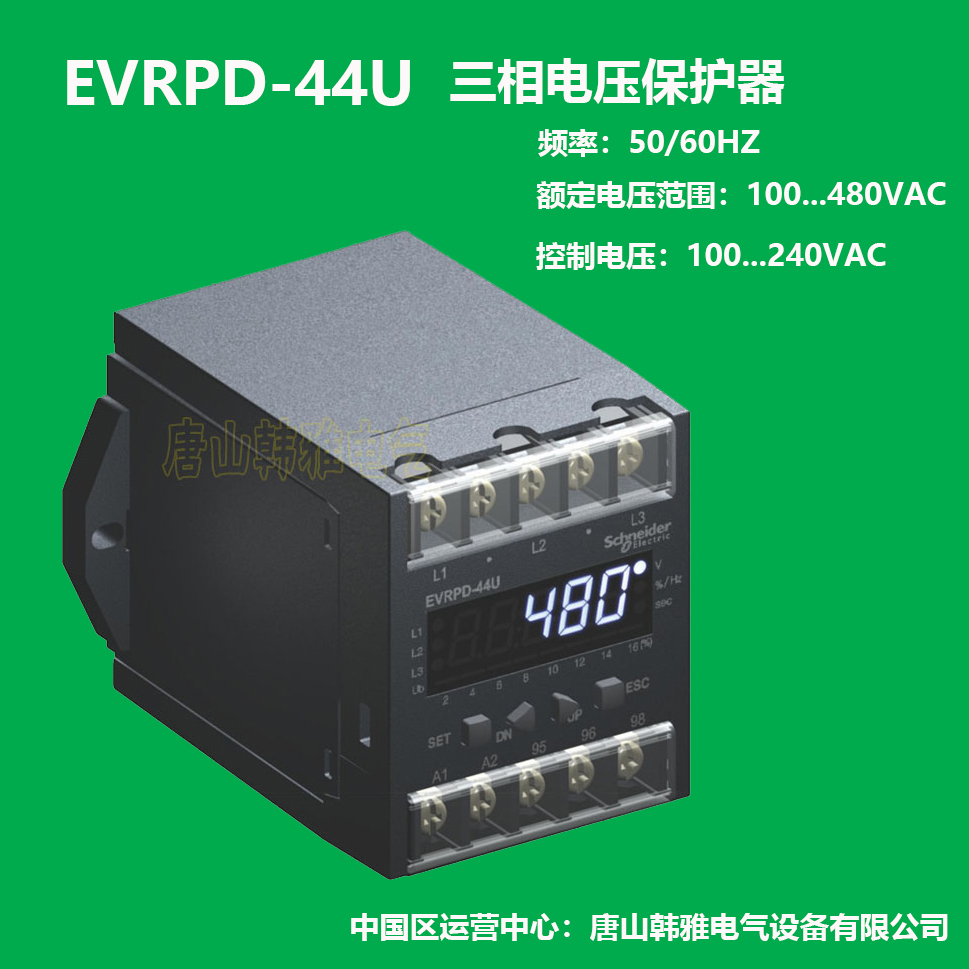

施耐德EVRPD-44U数字显示电压保护继电器

EVRPD-44U 是一款由韩国施耐德电气（原韩国三和 SAMWHA）生产的数字型电压保护继电器，属于 EOCR 系列电动机保护器产品线。它主要用于工业电气系统中对电压异常进行监测和保护，保障设备安全运行。适用于替代老型号如 EVPD-440NZ5，EVPD-440NZ6，主要特点和规格如下：

一、核心功能与特性

多重保护功能

过电压与欠电压保护：可同时监测并保护电路免受过高或过低电压的损害。

逆相保护：防止电机因电源相序错误而反转运行

缺相保护：在电源缺失一相时及时动作

电压不平衡保护：监测三相电压的平衡性，防止因不平衡导致的设备损坏

智能化与便捷性：

数字化设计：基于 MCU 和 ASIC 的密集型设计，提供高精度电压测量（误差 ±1%），支持总谐波失真率(THDv)和频率测量

宽电压范围：保护电压范围宽广，适用于 100-480V AC 系统 (50/60Hz)

旋钮操作与显示：升级的操作面板和旋钮设计，便于精准设置参数；7段LED显示三相线间电压，条形图显示负载率

自诊断与记录：具备自诊断功能，可提示故障状态（如过/欠压）；记录动作履历和总运行时间

复位方式灵活：支持手动复位、电动复位和自动复位（自动复位时间可设置）

可靠性与安装

高可靠性：设计精巧、动作可靠准确，采用高质量材料和工艺，具备出色的抗震、防尘、防潮性能

安装便捷：支持 35mm DIN 导轨安装或配电盘安装，产品尺寸小巧，节省空间

触点规格：配置 1 个 SPDT（单刀双掷）输出触点

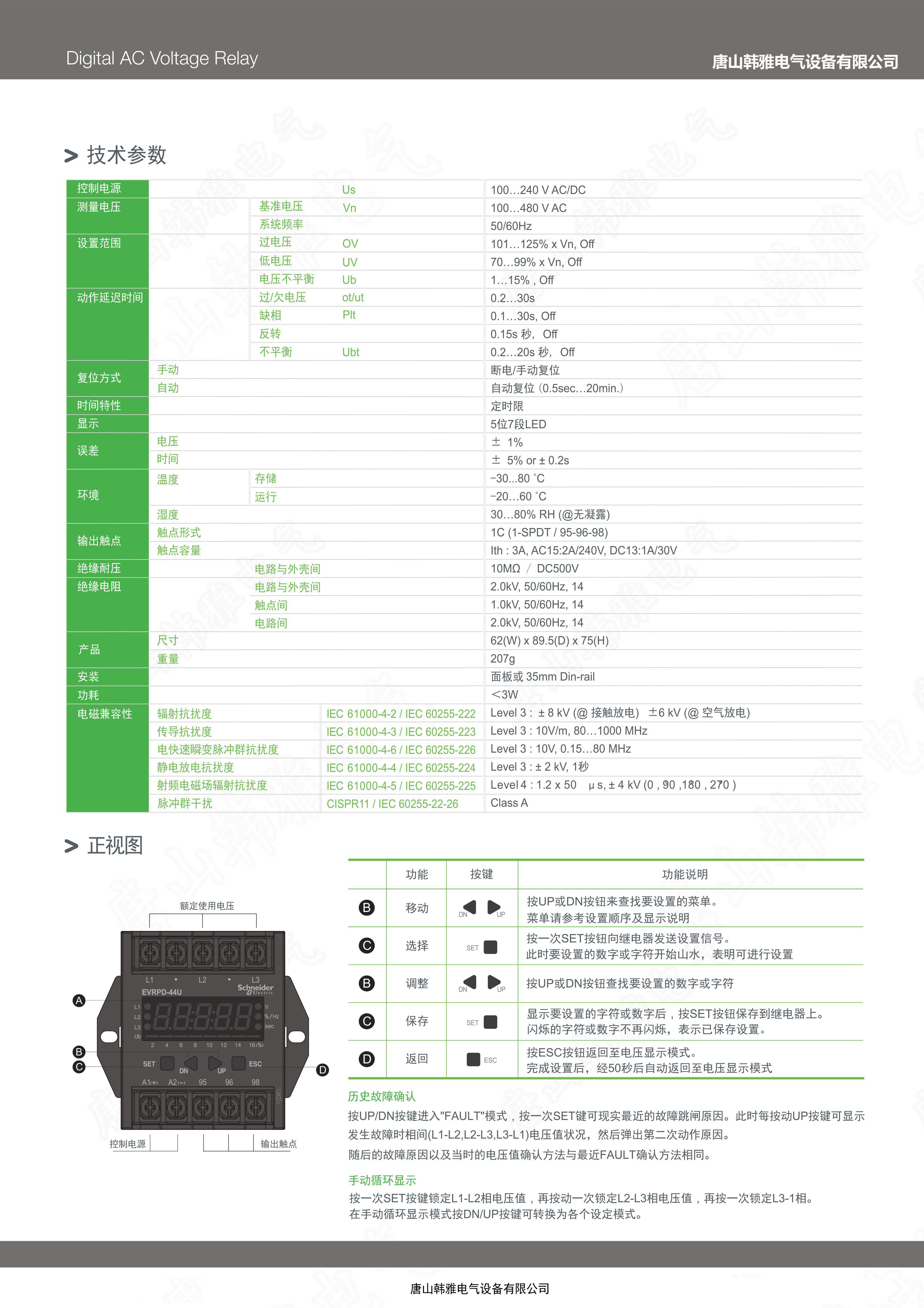

二、主要技术参数

参数项规格值/描述

保护功能 过压、欠压、逆相、缺相、不平衡

额定工作电压 AC/DC 100-240V (控制电源)

主电路电压 高 600V AC

保护电压范围 100-480V AC

电压测量精度 ±1%

触点容量 250V AC, 3A

安装方式 35mm DIN 导轨或面板安装

防护等级 具备抗震、防尘、防潮性能

复位方式 手动/电动/自动 (时间可设)

三、典型应用场景

广泛应用于需要保障电机及电气设备电压稳定的工业领域，包括：

石化、化工、电力、市政、油气、冶金行业
