【黑金云课堂】FPGA技术教程FPGA基础：按键实验

按键抖动现象分析

机械按键的物理结构

机械按键由弹性触点、弹簧机构和导电材料组成。当按下或释放按键时，弹簧的弹性势能使触点产生振动，导致触点不能立即稳定接触或断开。

电平跳变的表现形式

抖动表现为短时间内电平的多次跳变。FPGA的高速时钟（通常50MHz）会将这些跳变识别为多次独立的按键操作，导致系统行为异常。

抖动带来的问题

计数器误触发：单次按键导致计数器多次增加

状态机异常：状态跳转不符合预期

多次识别：一次操作被识别为多次

工程结论：抖动是机械按键的固有特性，无法避免，必须通过硬件或软件方法进行消抖处理。

消抖原理

消抖核心思想

等待信号稳定

连续稳定计数

输出有效信号

消抖不是性能优化手段，而是确保系统正确运行的必需措施。任何使用机械按键的 FPGA 设计都必须包含消抖模块，否则系统无法稳定工作。

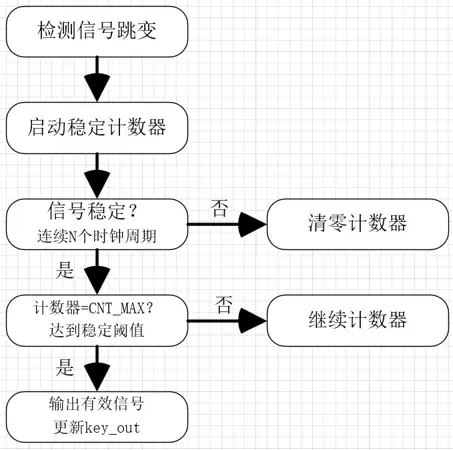

消抖工作流程

稳定计数器的工作原理

信号相同：计数器递增

当 key_in == key_last 时，说明信号保持稳定，计数器 stable_cnt 加1。

信号不同：计数器清零

当 key_in != key_last 时，说明信号发生变化，计数器 清零，重新开始计数。

达到阈值：输出更新

当 stable_cnt == CNT_MAX 时，认为信号已稳定，更新输出 key_out。

Verilog 核心代码

按键消抖代码

modulekey_debounce ( inputwire clk, // 系统时钟，50MHz inputwire rst_n, // 复位信号，低有效 inputwire key_in, // 原始按键输入 outputreg key_out // 消抖后按键输出 ); // 参数定义：稳定计数器最大值// 50MHz时钟，20ms消抖时间 = 1_000_000个时钟周期 parameter CNT_MAX = 20'd1_000_000; // 内部信号定义reg [19:0] stable_cnt; // 稳定计数器，最大1_000_000 reg key_last; // 上一次按键状态//================================================== // 消抖核心逻辑//================================================== always @(posedge clk or negedge rst_n) beginif (!rst_n) begin stable_cnt <= 20'd0; key_last <= 1'b1; // 按键默认高电平（上拉） key_out <= 1'b1; endelsebegin// 保存当前按键状态 key_last <= key_in; // 稳定计数器逻辑if (key_in == key_last) stable_cnt <= stable_cnt + 1'b1; else stable_cnt <= 20'd0; // 输出更新逻辑if (stable_cnt == CNT_MAX) key_out <= key_in; endendendmodule

代码详细解析欢迎关注 ALINX 黑金云课堂课程直播回放

按键仿真波形分析

key_in 分析

多次跳变： 在T0-T1期间，信号在高低电平之间快速跳变约50次

抖动时长： 典型抖动持续时间约10ms

key_out 分析

只变化一次： 在T2时刻，信号稳定后才更新输出

完全消抖： 消除了所有抖动带来的虚假触发

验证结论

消抖正确： 成功消除抖动

响应及时： 稳定后立即输出

单次触发： 每次按键只触发一次

实验扩展建议

调整CNT_MAX值

尝试不同的稳定阈值（5ms、10ms、20ms、50ms），观察消抖效果和响应速度的平衡

添加边沿检测

在消抖模块后添加边沿检测逻辑，实现单次触发功能，避免长按时的连续触发

实际项目应用

将消抖模块应用于按键控制LED、按键计数器、按键状态机等实际项目中

更多细节欢迎关注我们黑金云课堂全年免费直播课， 黑金云课堂四月直播日历 我们将在每周二、三、四，同步推进 Verilog开发、Vitis开发、Linux开发三大系列，带你从零开始，稳扎稳打掌握 FPGA 开发全流程！
