【黑金云课堂】FPGA技术教程Vitis开发：PS端UART与CAN通信

本篇 PS 端 UART 和 CAN 通信，选自<a href="https://mp.weihttp://xin.qq.com/s/QEN00SHyJ7K4XeOkBcvmPg"> ALINX 黑金云课堂 FPGA 免费直播课。该课程由 ALINX 资深工程师团队倾力打造，从 0 到 1 系统化教学，帮助每位工程师跨过 FPGA 开发门槛。

PS 端 UART 概览

PS 端 UART 结构

UART 时序

全双工异步串行通信协议

UART 波特率

利用高速时钟产生不同的波特率，如 9600，115200 等

PS 端 UART 模块

TXFIFO和RXFIFO为64字节

PS 端 UART 读写例程

PS UART 例程详解可前往 ALINX 视频号进行课程回看。

CAN 通信

CAN 总线协议

协议格式

显性电平：逻辑0，低电平

隐性电平：逻辑1，高电平

标准帧

帧起始：1位，由显性位（低电平）组成

仲裁段：11位ID和1位RTR(远程帧发送请求位）组成

控制段：6位，1位IDE(识别符扩展位，标准帧为显性，扩展帧为隐性）,1位r0为保留位，4位DLC（数据长度），0-8字节数据

数据段：0-8字节

CRC段：15位CRC数据，1位界定符（隐性）

应答段：2位，1位为应答间隙，1位为应答界定符。发送机发送两个隐性位，当接收机接收到有效的报文，在应答间隙向发送机发送显性位作为应答

帧结尾：由7个隐性位组成

CAN 控制器结构

CAN 控制器框图

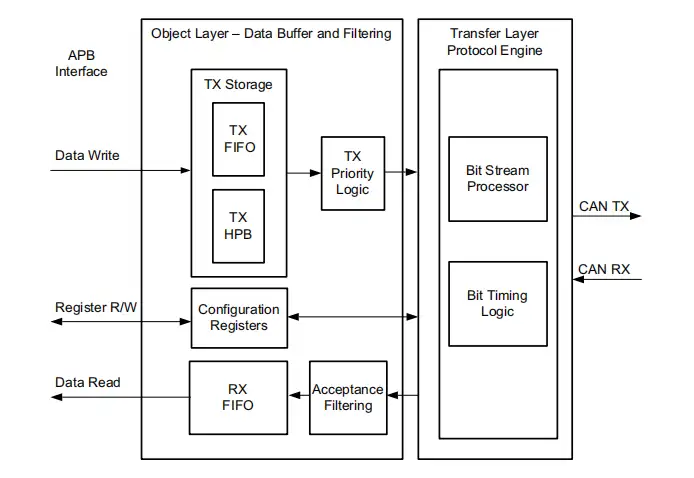

CAN 控制器内部框图

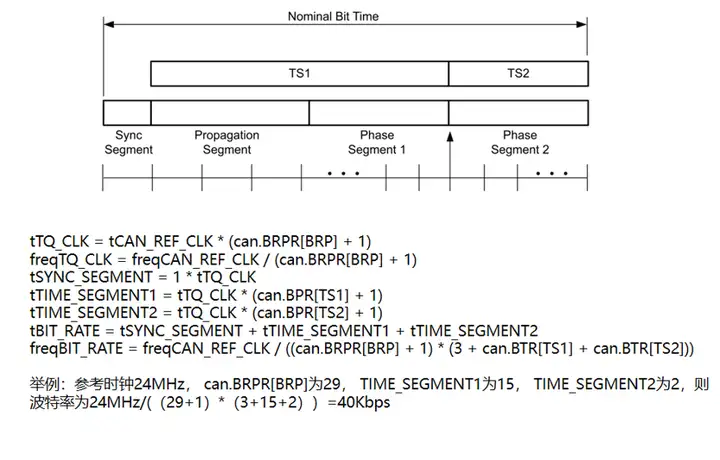

Bit Timing Logic

更多细节欢迎关注我们黑金云课堂全年免费直播课， 黑金云课堂四月直播日历 我们将在每周二、三、四，同步推进 Verilog开发、Vitis开发、Linux开发三大系列，带你从零开始，稳扎稳打掌握 FPGA 开发全流程！
