面向微型执行机构的Profinet转SPI嵌入式板卡应用研究

一、项目背景

某工业智能传感器模组/微型执行器控制项目，现场控制器采用西门子S7‑1200PLC（Profinet主站），末端核心器件为SPI接口的微型编码器、高速ADC采集芯片、步进驱动芯片、压力传感器采集模块。这类器件原生只有SPI低速串行接口，无以太网接口，无法直接接入Profinet工业总线。

为实现PLC对SPI外设的实时数据下发、状态采集、参数配置，采用Profinet转SPI嵌入式协议转换板卡，板卡作为Profinet从站接入PLC，板卡本地扩展多路SPI总线，直接挂载各类SPI外设，实现工业以太网↔低速串行外设的协议互通。

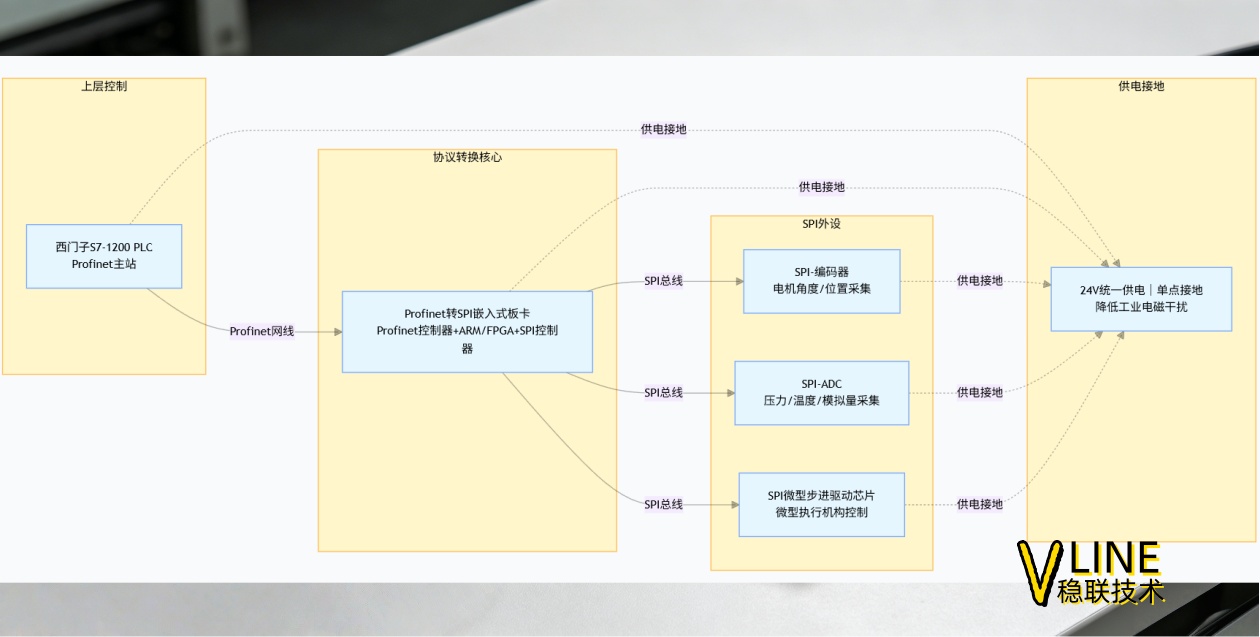

二、硬件架构与拓扑

1.上层控制：

西门子S7‑1200PLC（Profinet主站）

2.协议转换核心：

Profinet转SPI嵌入式板卡（含Profinet控制器芯片+ARM/FPGA主控+SPI硬件控制器）

3.SPI外设：

-SPI‑编码器：采集电机角度、位置

-SPI‑ADC：压力、温度、模拟量采集

-SPI‑微型步进驱动芯片：控制微型执行机构

4.供电与接地：

板卡、外设统一24V供电，单点接地，降低工业环境电磁干扰

拓扑关系：

西门子PLC(Profinet)→Profinet转SPI板卡(PN从站)→SPI总线→编码器/ADC/驱动芯片

三、板卡核心功能

1.Profinet侧：标准Profinet‑IO从站，支持RT实时通信，在博途导入GSDML组态，周期交换输入/输出过程数据；

2.SPI侧：多路硬件SPI，支持主模式，可分时/并行读取编码器、ADC数据，下发控制指令给驱动芯片；

3.数据映射：板卡内部做协议解析，将PLC下发的控制字、速度指令转为SPI时序；将SPI采集的位置、压力、故障码打包为Profinet过程数据上传PLC；

4.嵌入式实时处理：板卡自带MCU，做SPI时序优化、数据滤波、故障判断，减轻PLC运算压力。

四、软件配置流程

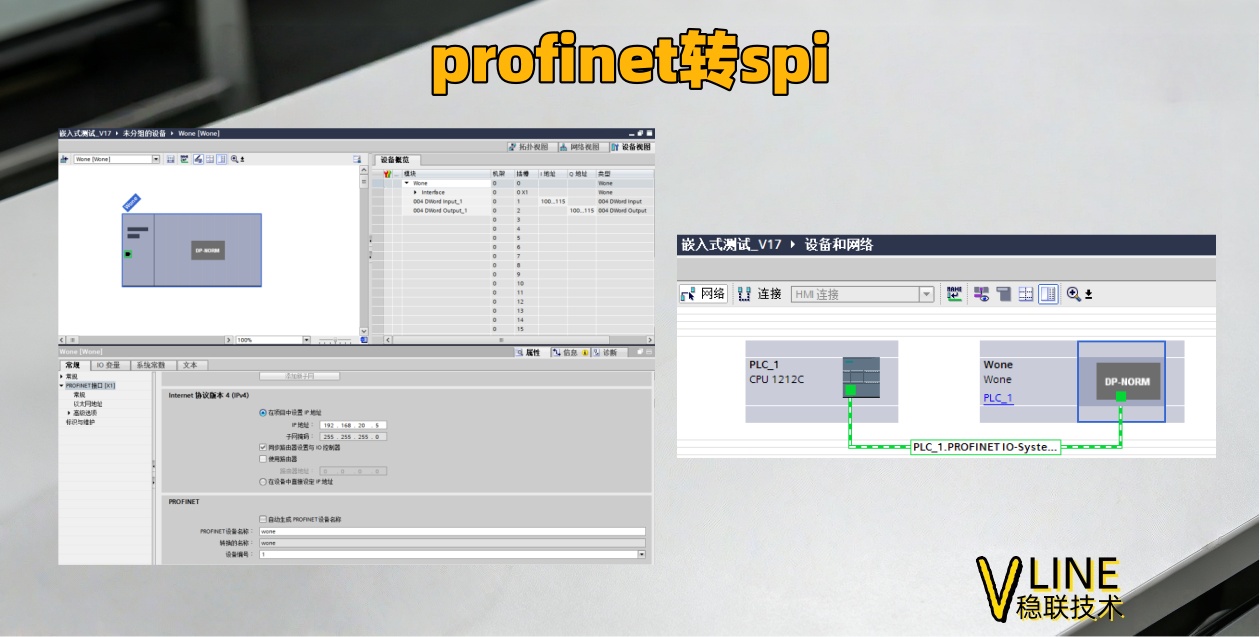

1.PLC博途组态

1.导入Profinet转SPI板卡的GSDML文件；

2.配置板卡IP、设备名称，建立Profinet‑IO连接；

3.配置I/O过程数据区：输出区下发控制指令，输入区接收SPI外设反馈。

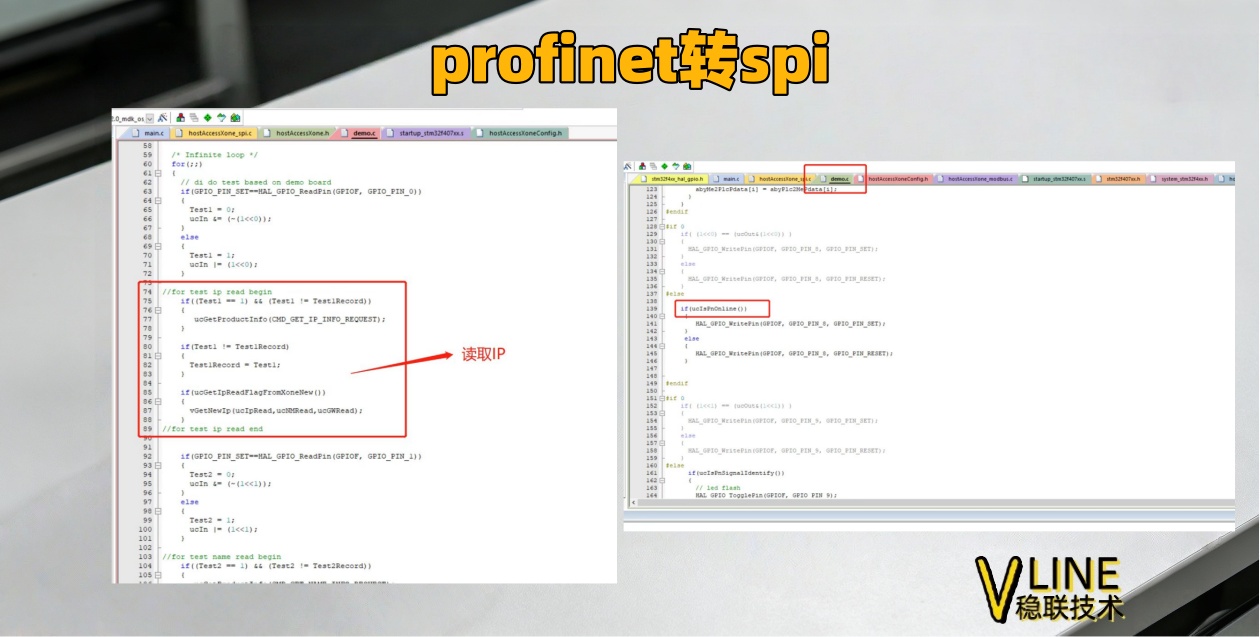

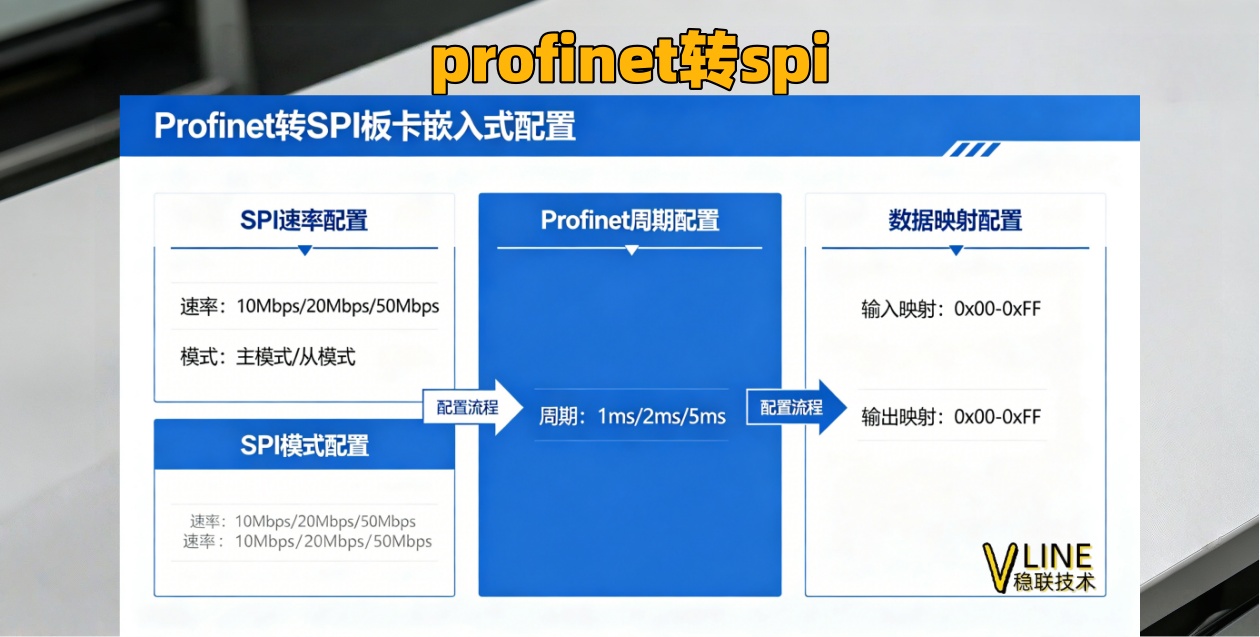

2.板卡嵌入式配置

1.配置SPI速率、模式（CPOL/CPHA），匹配编码器、ADC时序；

2.配置Profinet周期（如1ms），同步SPI采样周期；

3.配置数据映射：

-PLC输出→SPI发送：驱动使能、脉冲指令、参数设置

-SPI接收→PLC输入：位置反馈、压力值、故障状态

五、实际应用效果

1.实现高速工业总线控制微型SPI外设，设备小型化，省去中间继电器、传统IO模块；

2.实时性满足设备需求，位置采集、压力反馈延迟＜2ms；

3.布线简化，SPI近距离板级连接，抗干扰强；

4.可扩展多路SPI，同时挂载编码器、传感器、执行器。

六、遇到的问题及解决方案

问题1：SPI时序与外设不匹配，数据读取乱码

原因：SPI时钟极性、相位、速率设置错误；工业干扰导致时序畸变。

解决：调整板卡SPI模式参数，降低SPI波特率，增加数据校验，外设端加滤波电容。

问题2：Profinet周期过快，SPI采样来不及，数据丢失

原因：SPI串行速度远低于Profinet周期，嵌入式MCU处理不及时。

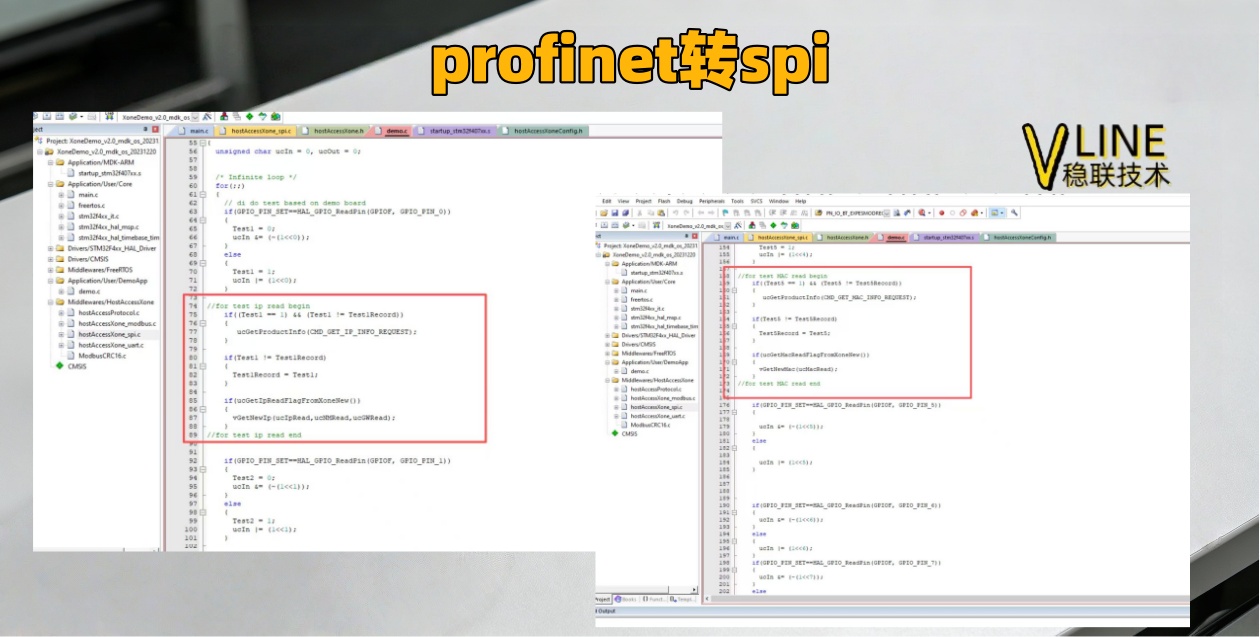

解决：优化板卡固件，开启DMA高速SPI传输；PLC适当放宽通信周期，或开启板卡本地缓存。

七、案例总结

本案例通过Profinet转SPI嵌入式板卡，解决了SPI类微型传感器、执行机构无法接入Profinet工业网络的痛点，实现PLC对底层低速外设的统一总线管控，广泛适用于精密检测设备、微型自动化模组、半导体设备、医疗器械、智能阀控等空间受限、外设接口单一的场景，具备体积小、成本低、部署灵活的优势。
