PST4054HP是一款输入耐压达到50V并且具有过充保护 （OVP） 与过流保护（OCP） 功能的单节锂离子电池恒流/恒压线性充电芯片，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作 。
PST4054HP采用内部集成PMOSFET架构，采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
PST4054HP充电截止电压为4. 20V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/ 10时，PST4054HP将自动结束充电过程。当输入电压被移掉后，PST4054HP自动进入低电流睡眠状态， 电流降至0。
热插拔测试 VCC无需输入电容，输入42V热插拔测试通过，请客户放心使用。

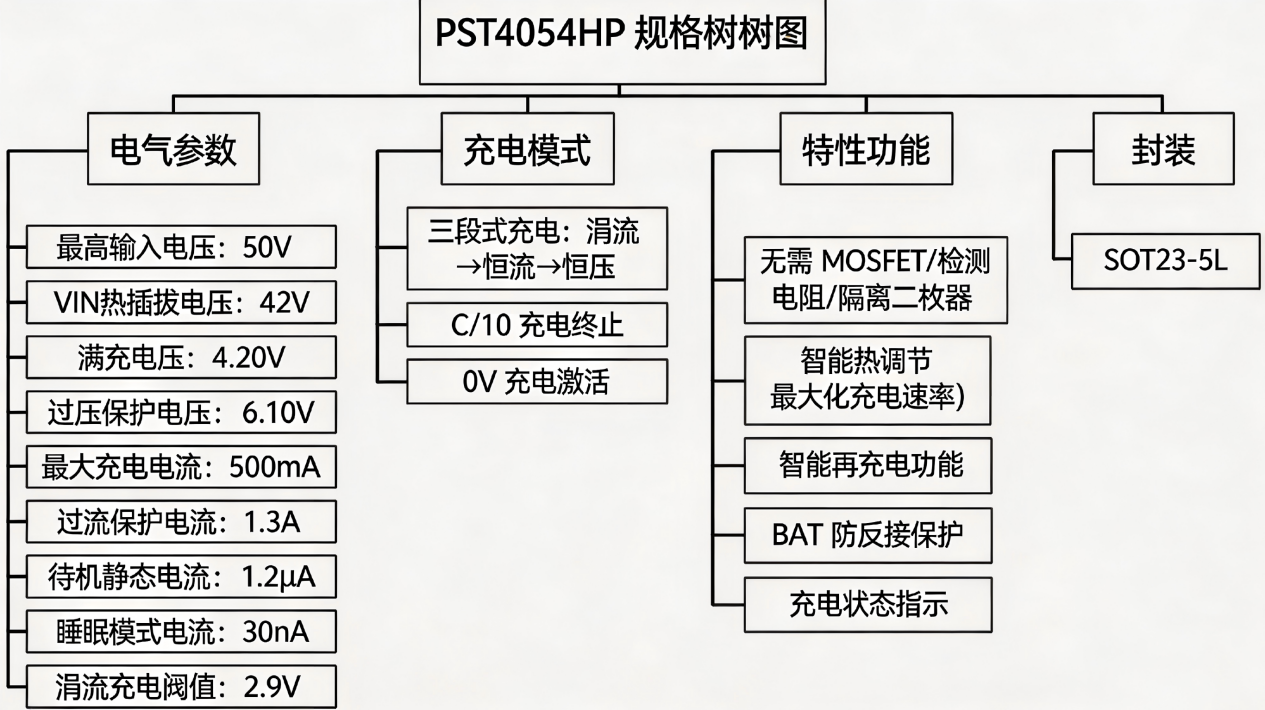

功能参数总览
1.电源波动风险高：在实际应用场景中，电源电压常常会出现不稳定的波动情况，这对于芯片来说是一大威胁。普通芯片的输入电源电压耐压值较低，一旦遇到电源波动或者热插拔操作，芯片很容易就会被损坏，不仅会增加维修成本，还会影响整个设备的正常运行。
2.充电电流设置不灵活：不同的设备对于充电电流有着不同的要求，然而很多芯片在充电电流设置方面不够灵活。工程师往往需要花费大量的时间和精力去调试，才能达到合适的充电电流，这无疑降低了工作效率。
3.电池反接隐患大：在设备安装和使用过程中，电池反接是一个比较常见的问题。如果芯片没有有效的电池反接保护功能，一旦电池反接，就可能会导致芯片烧毁，甚至引发安全事故。
应用
充电仓 GPS、对讲机
个人护理健康产品
数码相机、Mini 音响等便携式设备
智能温度控制
PST4054HP内部集成了智能温度控制功能，当芯片温度高于130℃时,会自动减小充电电流。该功能允许用户提高给定电路板功率处理能力的上限而没有损坏PST4054HP的风险。在保证充电器将在最坏情况条件下自动减小电流的前提下，可根据典型（而不是最坏情况）环境温度来设定充电电流。

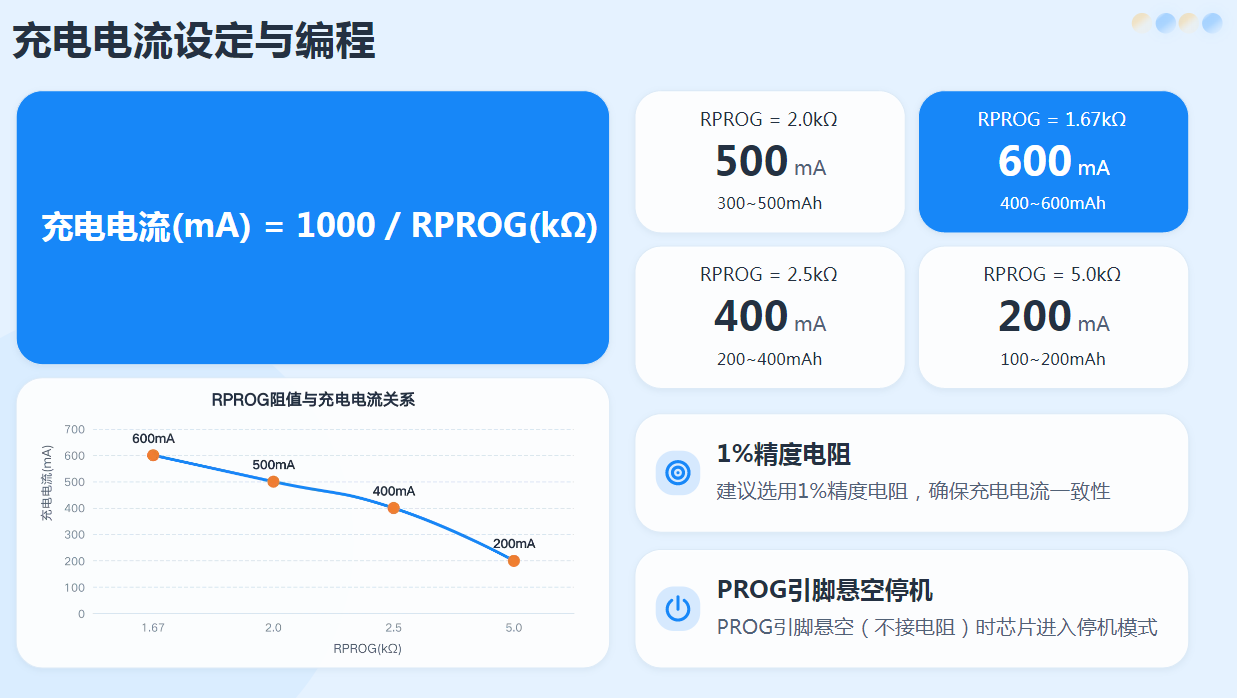

充电电流设置端从PROG管脚连接一个电阻到GND可以对充电电流进行设定。设定电阻器和充电电流采用下列公式来计算：
IBAT= 1000V/RPROG，根据需要的充电电流IBAT来确定电阻器RPROG的阻值。涓流充电阶段，此管脚的电压被调制在0. 1V；在恒流充电阶段，此管脚的电压被固定在1V。

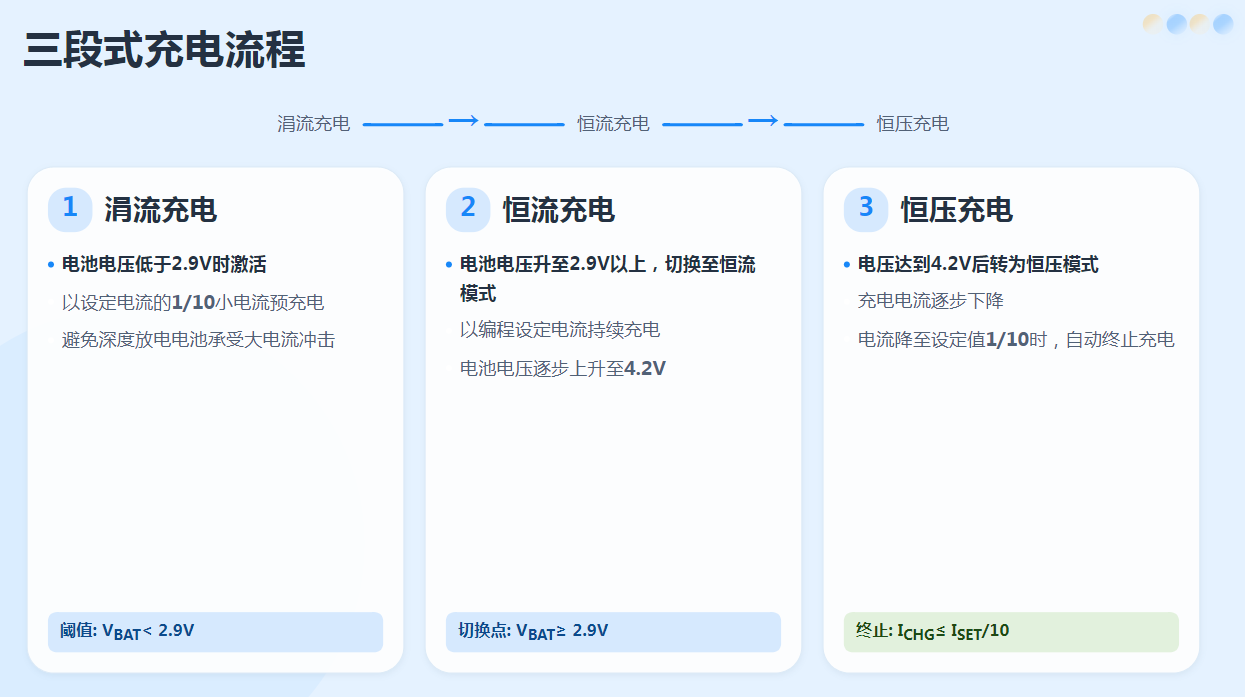

涓流/恒流/恒压三段式充电
针对工程师群体，PST4054HP的电气参数中，输入电源电压VCC的耐压高达50V，这一特性显著降低了因电源波动或热插拔导致芯片损坏的风险，是设计鲁棒性电源管理方案的关键优势。
| 符号 | 参数 | 额定值 | 单位 |
| VCC | 输入电源电压 | -0.3~50 | V |
| PROG | PROG 脚电压 | -0.3~ 10 | V |
| BAT | BAT 脚电压 | -11~ 13 | V |
| CHRG | CHRG 脚电压 | -0.3~ 10 | V |
| IBAT | BAT 脚电流 | 500 | mA |
| IPROG | PROG 脚电流 | 1 | mA |
| TOP | 工作环境温度 | -40~85 | ℃ |
| TSTG | 储存温度 | -65~ 125 | ℃ |
其恒流充电电流IC典型值为500mA，而PROG引脚电压VPROG被精确控制在1.0V，使得工程师可以通过公式IBAT=1000V/RPROG方便地设定充电电流，设计灵活性高。
