XBLW SN74HC595驱动MOS管设计指南

一、概述

XBLW SN74HC595是一款8位串行输入/并行输出移位寄存器，内置三态输出存储寄存器，是嵌入式系统中常用的I/O扩展芯片，仅需3-4根IO即可扩展8路并行输出，广泛应用于LED控制、数码管驱动、继电器控制等场景。本指南旨在帮助设计者正确使用SN74HC595驱动MOS管及其他器件，确保系统的稳定性与可靠性。

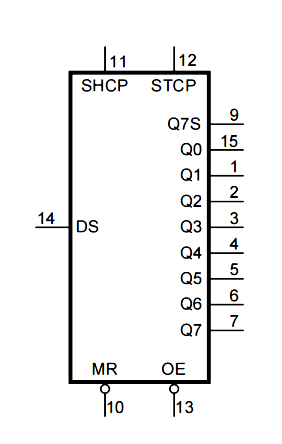

逻辑符号图

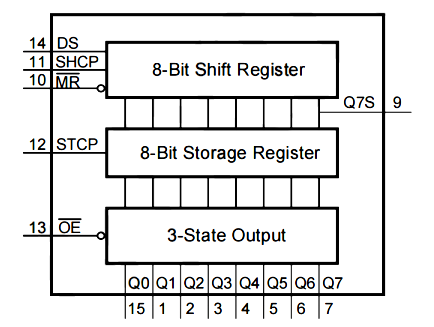

功能图

二、输出特性分析

根据数据手册：

1.输出电流能力

>结论：SN74HC595的输出电流能力有限，建议用于驱动小信号MOS管或器件。

三、引脚说明

四、驱动MOS管典型应用电路

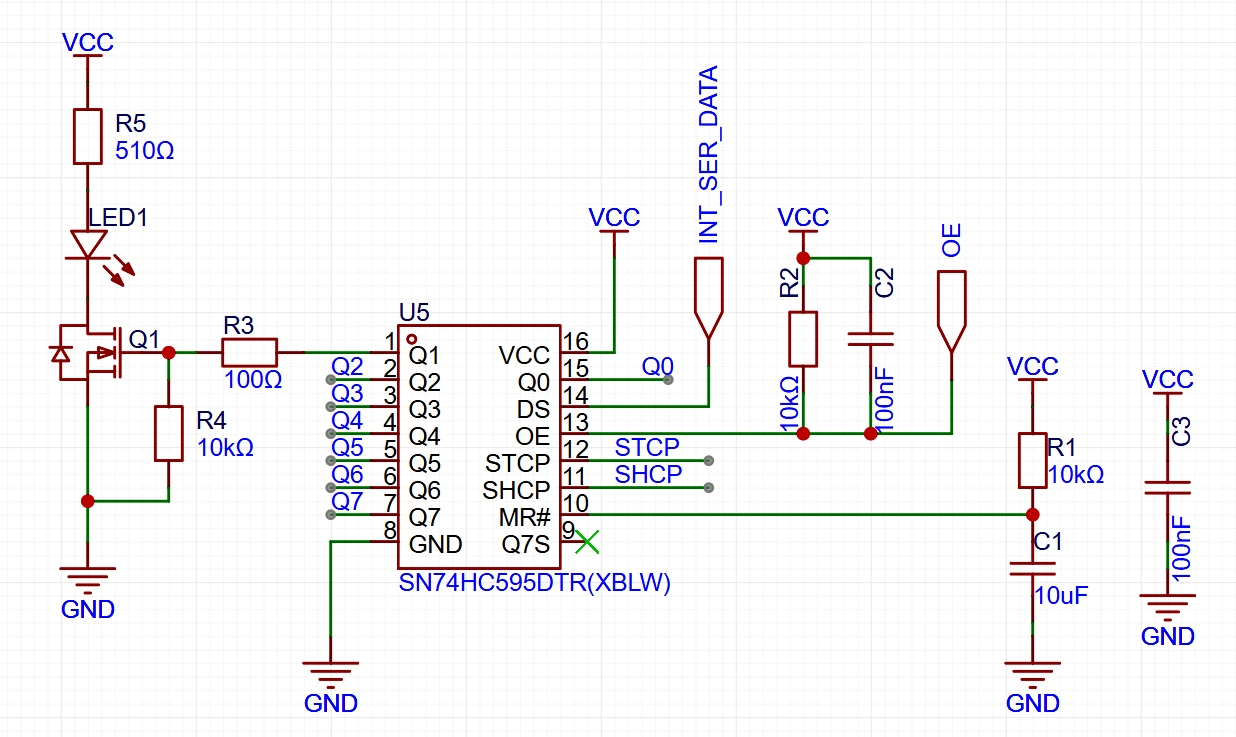

MOS管驱动电路

这部分是电路的执行层，实现 LED 的可靠亮灭控制：

Q1（N 沟道 MOS 管）：作为电子开关，控制 LED 通断。

漏极：接LED阴极；源极：接 GND；栅极：接SN74HC595的QB(引脚1)输出。

工作逻辑：

QB输出高电平→Q1栅极获高电压→MOS管导通→LED 阴极拉到GND→LED点亮。

QB输出低电平→Q1栅极拉低→MOS管截止→LED无电流→LED熄灭。

R3（100Ω 栅极电阻）：抑制MOS管开关时的栅极振荡及限流保护SN74HC595的输出引脚，避免高频干扰损坏芯片或产生EMI。

R4（10kΩ栅极下拉电阻）：当SN74HC595输出为高阻态（如OE禁止输出、上电未初始化）时，将栅极可靠拉到GND，确保Q1截止，防止静电/干扰导致LED 误亮。

电源与复位电路

RC上电复位电路（R1+C1）：

上电瞬间，C1电压0→MR#为低电平→SN74HC595移位寄存器清零→初始状态所有输出为低（LED熄灭）；随后 C1通过R1充电，MR#变高，芯片进入正常工作状态，保证上电无异常。

OE稳定电路（R2+C2）：

OE是低电平有效，需MCU输出低使能输出。图中通过R2上拉保证OE在初始化时接 入高电平禁止输出，从而保持初始化阶段的稳定。

电源去耦：

C3 (100nF) 起到电源去耦作用，滤除SN74HC595工作时的电源噪声，提高芯片稳定性。

五、驱动数码管典型应用电路

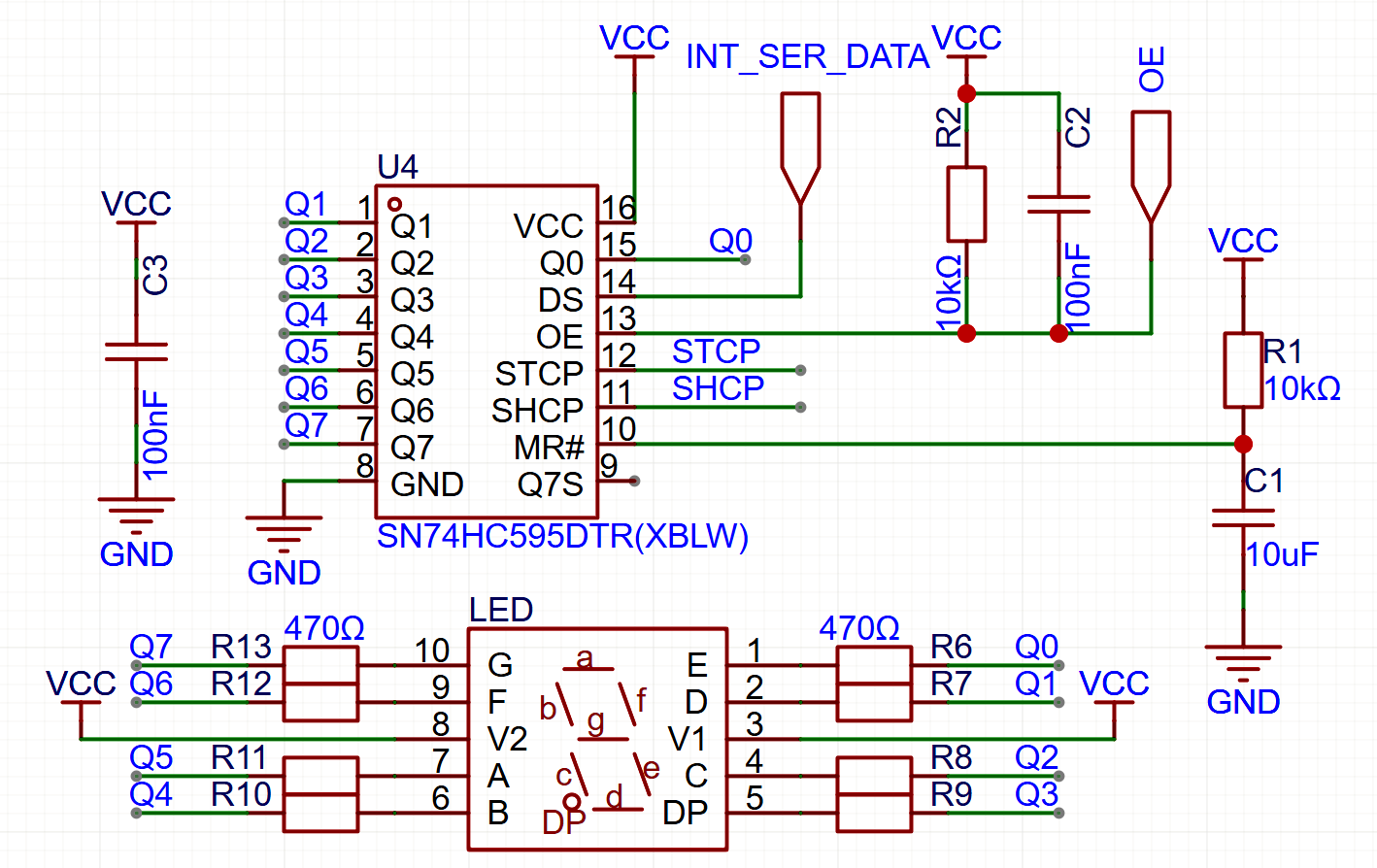

数码管驱动电路

这部分是电路的执行层，由XBLW SN74HC595实现数码管的可靠亮灭控制：

采用共阳极数码管，其公共端（V1、V2，即位选）直接接VCC。段选由XBLW SN74HC595控制。

工作逻辑：单片机通过串行接口输出段码数据，经XBLW SN74HC595转换为并行输出，驱动数码管相应段极（低电平有效）。

R6~R13为限流电阻，阻值为470Ω，若数码管正向压降为VF=2V，VCC=5V，那么I=（VCC-VF）/R，即输入XBLW SN74HC595的电流约为38mA，低于最大输入灌电流。建议每个段选分别接限流电阻，防止亮度不均匀问题。

电源与复位电路

RC上电复位电路（R1+C1）：

上电瞬间，C1电压为0→MR#为低电平→SN74HC595移位寄存器清零→初始状态所有输出为低（LED熄灭）；随后C1通过R1充电，MR#变高，芯片进入正常工作状态，保证上电无异常。

OE稳定电路（R2+C2）：

OE是低电平有效，需MCU输出低使能输出。图中通过R2上拉保证OE在初始化时接入高电平禁止输出，从而保持初始化阶段的稳定。

电源去耦：

C3 (100nF) 起到电源去耦作用，滤除SN74HC595工作时的电源噪声，提高芯片稳定性。

六、布局与电源建议

-XBLW SN74HC595与被驱动器件尽量靠近，减少走线电感

-为XBLW SN74HC595提供100nF去耦电容靠近VCC引脚

-大功率MOS管需单独提供电源地，避免通过SN74HC595地回路

七、总结

XBLW SN74HC595凭借仅占3个I/O口即可扩展8路并行输出、支持级联、成本低等优势，在数码管显示、LED点阵、按键扫描等场景中应用广泛。在资源受限的嵌入式系统、教学实践及低成本控制领域有长期前景，是经典的I/O扩展方案。
