安防报警器3W大功率语音播报芯片方案

摘要

安防报警器需要在触发时发出足够响亮的警示声音，传统小功率语音芯片需要外置功放电路才能推动喇叭，增加了BOM成本和PCB面积。本文介绍唯创知音WTN6040FP-14S和WT588F02BP-14、WT588F04AP-14S三款3W大功率语音芯片，分析其在安防报警应用中的技术优势、关键参数及选型建议。

安防报警器对语音播报的需求

安防报警器（包括红外探测器、门窗磁、烟雾报警器、燃气报警器等）在检测到异常时需要立即发出警示。市场对语音播报功能的需求主要体现在：

响度要求：报警器安装在墙上或天花板，需要在3-5米范围内清晰听到，3W输出功率可满足此需求

待机功耗：多数报警器由电池供电，芯片待机电流需低于10uA

可靠性：报警器常年待机，芯片需内置保护电路，防止损坏

语音内容灵活：不同国家和地区需要不同语言的语音提示，芯片需支持在线升级

成本敏感：安防产品量大，BOM成本需严格控制，内置功放的芯片可省去外置功放电路

大功率语音芯片的核心优势

优势一：内置D类功放，直接驱动喇叭，无需外置功放

传统语音芯片输出信号幅度小，需要外置功放电路才能推动喇叭。WTN6040FP-14S和WT588F02BP/04AP-14S内置D类音频功率放大电路，可直接推动4欧3W喇叭，无需LC滤波即可正常工作。

成本对比：

传统方案：语音芯片 + 外置功放IC + 外围电路

大功率芯片方案：单芯片直接驱动 ≈ 节省外置功放成本

优势二：D类功放效率高达88%，延长电池寿命

D类功放相比AB类功放效率更高，WTN6040FP-14S和WT588F系列功放效率高达88%，在相同电池容量下可延长设备使用年限。

优势三：Flash架构支持重复烧写，方便产品迭代

两款芯片均采用Flash架构，芯片主控程序和Flash数据均可重复烧写。通过配套在线下载器，可在生产过程中或设备现场更换语音内容，无需拆机。

对于出口产品，同一硬件可通过更换语音文件适配不同国家语言，减少库存压力。

优势四：待机电流低至5uA，适合电池供电

芯片在播放结束且IO口保持电平稳定1秒后自动进入休眠，待机电流仅5-10uA，使用3节AA电池供电的报警器可待机1年以上。

优势五：16级音量调节，适应不同安装环境

两款芯片均支持16级音量调节（命令码E0H–EFH），可根据安装环境（如大户型、小户型、室内、室外）调节音量，避免声音过小听不清或过大扰民。

优势六：优异的EMI抑制能力，不影响其他电路

芯片在全带宽范围内降低了EMI干扰，音频输出走线无需特殊屏蔽处理，也不会干扰WiFi、蓝牙等无线模块正常工作。

优势七：内置多重保护，提高产品可靠性

短路保护：喇叭线短路时芯片自动保护，不会损坏

过流保护：输出电流超过安全值时效能限制

过热保护：芯片温度超过阈值时自动降温或关断

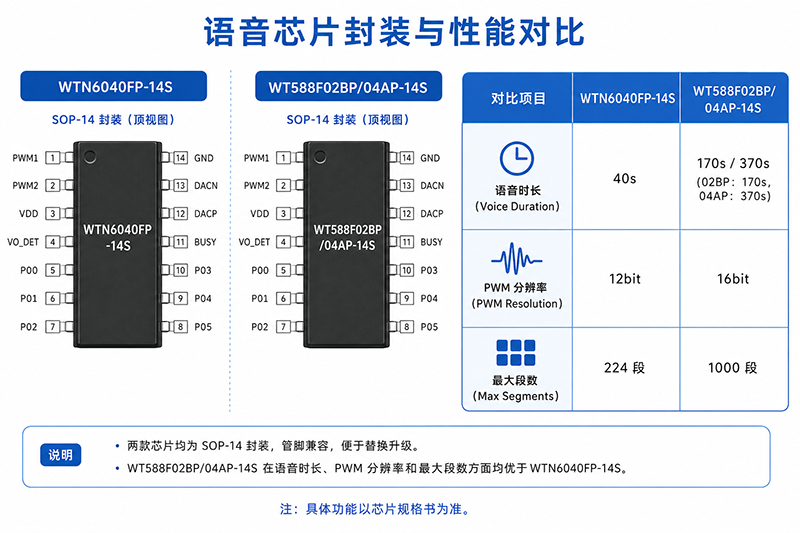

两款芯片参数对比

选型建议

选择WTN6040FP-14S的场景

语音内容较短（≤40秒），如简单的提示语音

语音段数较少（≤224段）

对工作电压范围要求更宽（1.8V起）

成本敏感，WTN6系列价格更低

选择WT588F02BP-14S的场景

语音内容中等（≤170秒高品质）

需要较多语音段数（≤1000段），如多语言切换

对音质要求较高（16bit PWM）

选择WT588F04AP-14S的场景

语音内容较长（≤370秒高品质）

需要存储大量语音提示，如语音导航、语音菜单

高端安防报警器，需要播放完整语句

MCU通讯协议

三款芯片均支持一线串口和两线串口通讯，通讯协议兼容。

一线串口

仅需占用MCU一个GPIO口

单字节指令时间：10.2ms

双字节指令时间：20.4ms

推荐用于报警器等IO资源紧张的场景

两线串口

占用MCU两个GPIO口（CLK和DATA）

单字节指令最短时间：8.6ms

抗干扰能力优于一线串口

推荐用于电磁环境复杂的场景

命令码对照表

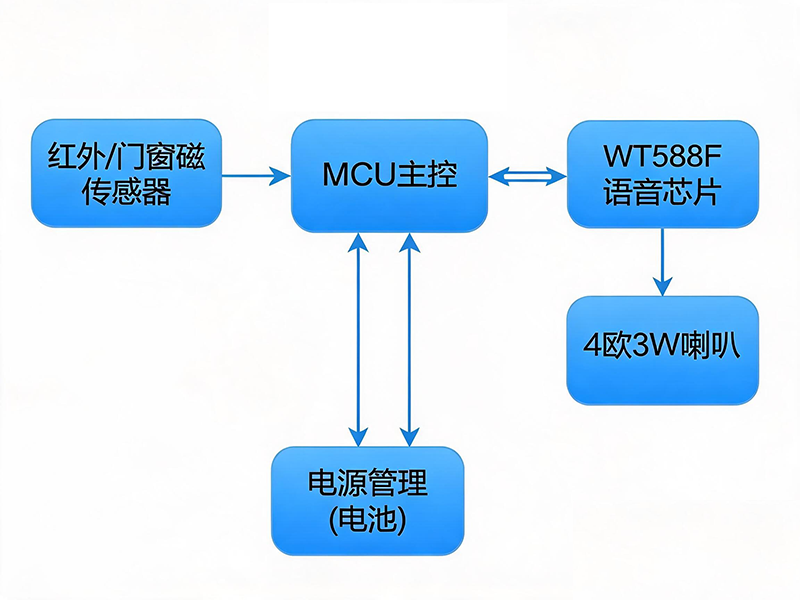

应用电路设计要点

电源设计

VCC脚为IO及音频电路供电，建议3.3V或5V

VPD脚为功放专用供电，建议3.3–5V，最低不低于3.0V

PCB布局时，电源脚需接电容到地，电容GND到芯片GND脚距离应小于5mm

功率调节外围电路

通过调节外围电阻可设置输出功率，增益计算公式：Avd = 230K / Rin

典型3W输出配置（VCC=5V，VPD=5V，4欧3W喇叭）：

R1 = 200K，R11 = 1K，C13 = 0.01uF

R3 = 200K，R12 = 1K，C3 = 0.1uF

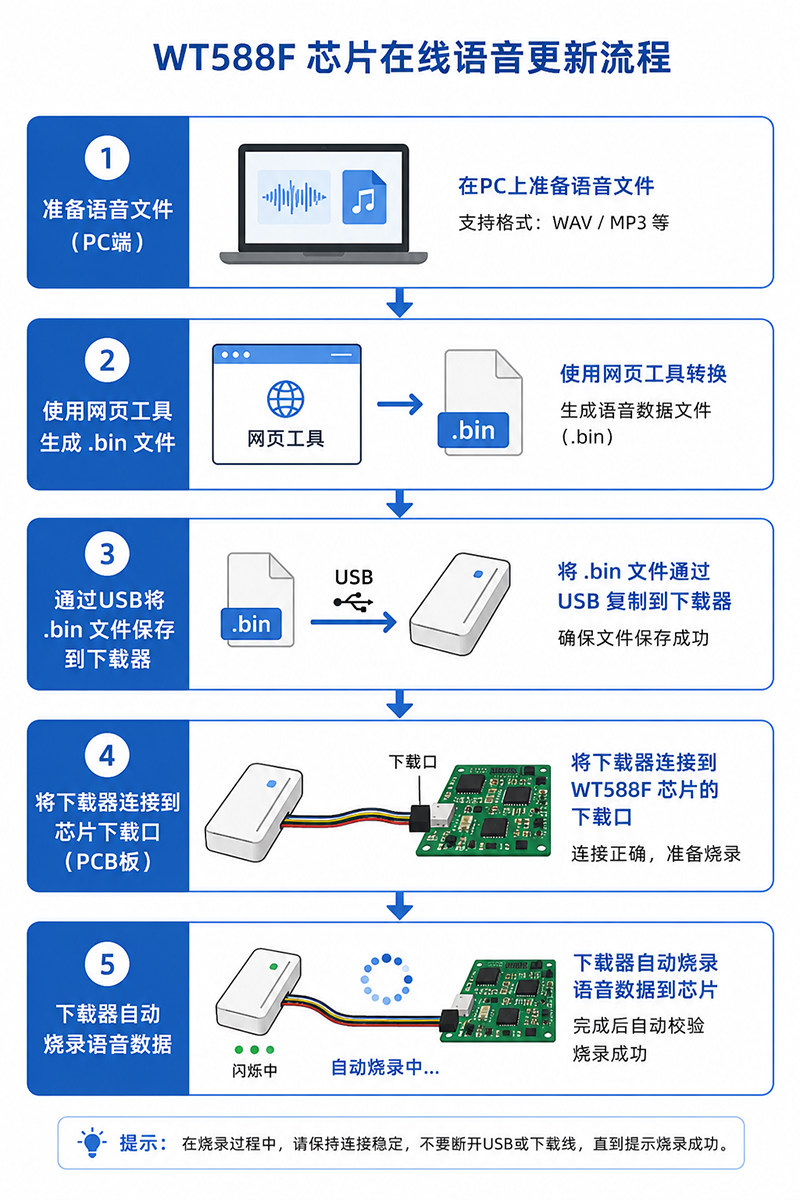

在线升级与批量生产

三款芯片均支持通过配套在线下载器更换内部语音内容。

生产建议：

PCB上预留下载口：DO-PA1、DI-PA0、CLK-PA3、CS-PA2、VCC、GND

下载器通过USB连接电脑，将bin文件存入下载器即可烧写

bin文件通过网页上位机制作

下载器选型：

WT588FXXB下载器：芯片电压3.3–4.2V

USB下载器：芯片电压3.3–5.0V

总结

WTN6040FP-14S和WT588F02BP/WT588F04AP-14S是三款适合安防报警器应用的大功率语音芯片，主要优势包括：

内置3W D类功放，直接驱动4欧喇叭，无需外置功放，降低BOM成本

待机电流低至5uA，适合电池供电的报警器，延长使用寿命

Flash架构支持重复烧写，方便产品迭代和多语言适配

16级音量调节，适应不同安装环境

16bit PWM（WT588F），音质优于传统12bit芯片

内置多重保护（短路、过流、过热），提高产品可靠性

优异的EMI抑制能力，不影响其他电路正常工作

支持1000段语音地址（WT588F），满足复杂语音提示需求

对于安防报警器开发商而言，这两款芯片在集成度、功耗和音质之间取得了良好平衡，是一款值得评估的语音方案。
