智能密集柜不同尺寸屏幕驱动选型方案

智能密集柜屏幕驱动选型方案

智能密集柜这几年在档案馆、图书馆、实验室和医疗物资管理领域发展速度非常快。传统密集柜靠标签和纸质台账，找一份档案要跑遍整排柜子，效率低，还容易放错位置。智能化改造之后，每层柜门配一块显示屏，主控面板带触摸，档案编号、存放位置、借还状态全在屏上显示，管理人员一站查询，精准取放，效率提升不是一点两点。

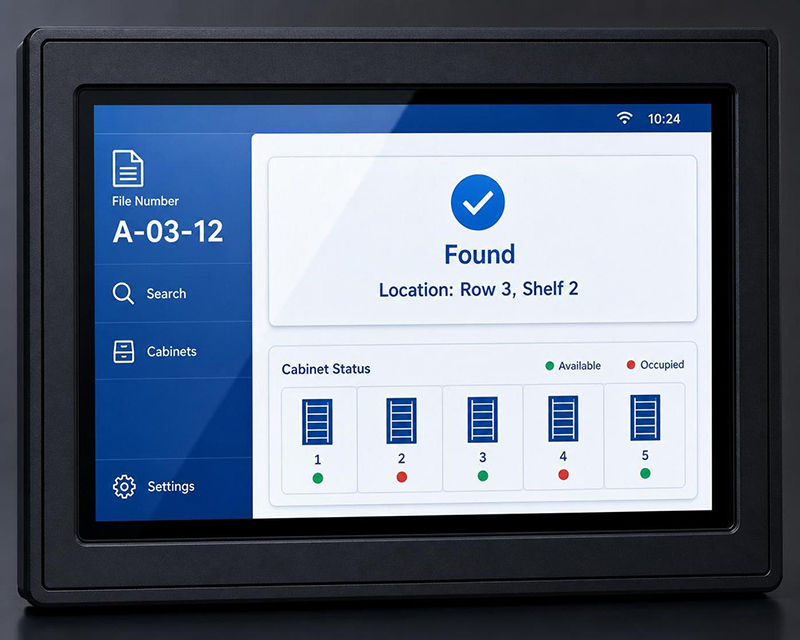

屏幕需求分两层。主控面板要跑交互界面，显示档案目录、检索结果、柜组状态，屏幕尺寸通常在4寸到10寸之间，需要流畅的UI动效和触摸控制。每个柜门或者每层货架的状态屏就简单多了，显示编号、占用状态、存取提示，0.96寸到2寸的小屏就够了，成本也可以降低。

问题是屏幕加上去了，驱动方案怎么选。MCU加显示驱动加音频Codec，三颗料摆在那里，BOM成本高，PCB面积大，软件还要分别调驱动，开发周期长。智能密集柜的厂家更希望有一颗芯片能把显示、触摸、音频、联网全部搞定，最好还能配合做UI和调试。

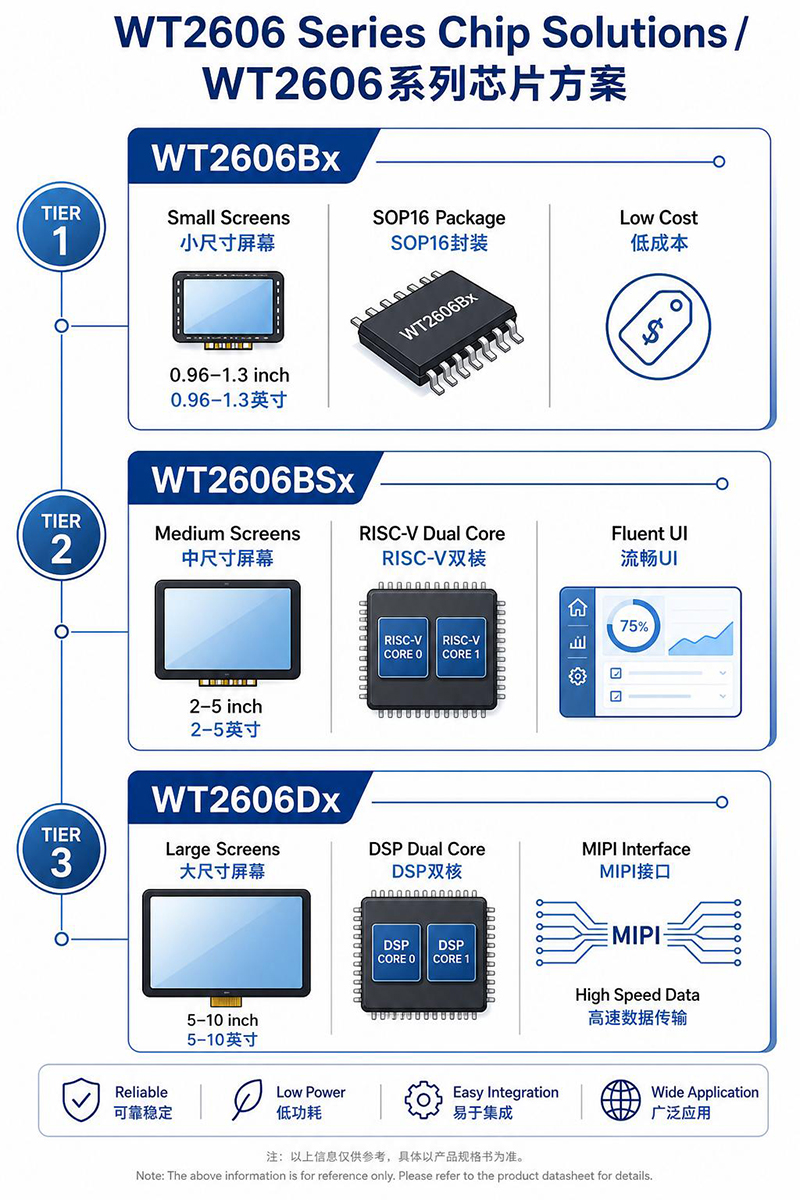

WT2606系列就是把这几颗料合成一颗的芯片家族，按照屏幕尺寸和功能需求，可以分成三个选型档位。

小屏需求选型对应WT2606Bx，专做0.96寸到1.3寸的方屏驱动。SOP16封装，单面板就能布线，不需要双面贴装，PCB成本直接降下来。内置0.5W Class D功放，状态提示音不用外挂音频芯片，一颗料省掉两颗。23路电容触摸，每层货架的状态屏可以做触摸按键，不用额外买触摸IC。2到5.5V宽电压输入，直接用车载电源或者工业电源，不需要额外的稳压芯片。帧率10fps，适合静态菜单和简单图标，状态屏不需要流畅动画，这个性能刚好够用。如果后续要加蓝牙近场配置，可以升级到WT2606BSx，BLE6.0加30fps，性能往上走一档。

中屏档位对应WT2606BSx，专做2寸到5寸的TFT彩屏驱动。RISC-V双核，32位CPU加32位GPU，主频180MHz，图形性能够跑流畅的UI动效。内部32Mbit PSRAM，存图片和图标不需要外挂Flash。显示接口给的是RGB并行和MCU 8080，2寸到5寸的TFT屏基本都能直接接，分辨率最高800乘600。内置MJPEG解码引擎，支持800乘600分辨率10帧每秒的视频播放，操作引导动画和广告轮播都能搞定。18位DAC，单端模式信噪比103dB，操作提示音和报警音直接播，不用外挂语音芯片。关机电流小于5微安，待机小于100微安，电池供电的便携密集柜也能用。蓝牙6.0 BLE内置，手机近场配置和运维巡检的硬件已经预留好了。

大屏档位对应WT2606Dx，专做5寸到10寸的大屏驱动。DSP双核，主频320MHz，图形性能比WT2606BSx高一个档次，2.5D GPU支持矢量图形、缩放旋转，大型档案检索界面的动效也能流畅跑。内置DDR，WT2606DF-80N配8MB DDR，WT2606DF-160N配16MB DDR，大分辨率UI的帧缓冲和运行内存都够。显示接口给的是MIPI DSI 5-Lane和RGB并行，5寸到10寸的大屏都能直接接，分辨率最高1280乘800。16位DAC，差分模式信噪比107dB，语音播报和操作提示的音质更好。蓝牙5.4双模，发射功率19dBm，空旷环境传输距离超过100米，大型档案室的密集柜组群控也能覆盖。

选型其实不复杂。状态屏和小菜单屏选WT2606Bx，单面板布线，成本最低。主控操作面板选WT2606BSx，UI动效流畅，蓝牙BLE预留，后续升级方便。大型密集柜的主控大屏选WT2606Dx，DSP双核性能强，MIPI接口适合大屏，蓝牙5.4传输距离远。

WT系列的驱屏芯片原厂可以带模组出货，前期测试，小批量直接采购模组，TFT屏加驱动IC一起供，引脚定义提前对好，你不用自己找屏厂谈接口。UI原厂可以配合制作，你出效果图，我们帮你转BIN调显示效果。调试我们可以配合，串口命令不对，显示效果有偏差，直接远程或者寄样调整。串口OTA支持，图片视频固件都能远程更新，后续改UI换提示音不用拆柜子。

智能密集柜的屏幕驱动选型，核心是匹配屏幕尺寸和功能需求，不盲目上高配，也不在性能上妥协。WT2606系列三个档位全覆盖，小屏低成本，中屏流畅UI，大屏强性能，总有一款适合你的产品。
