禾润 HTN86A5 100V, 6A高效异步升压转换器

国产高压大电流升压方案：禾润 HTN86A5 100V/6A 异步 Boost 芯片完整设计指南

一、产品概述

HTN86A5 是禾润电子推出内置 100V/70mΩ 功率 NMOS的异步升压转换器，输入 2.8~36V，最高输出 96V、开关峰值 6A，采用 ETSSOP20 无铅封装。芯片采用峰值电流模控制，支持 100kHz~1MHz 可调开关频率、可编程软启动与外置限流，集成 UVLO 欠压、160℃过热关断多重保护，轻载自动进入 PSM 模式提升效率。适配蓝牙音箱、大功率充电宝、电子烟、应急电源等高电压大功率便携设备，国产替代高压升压进口方案，外围极简、散热与 EMI 调试友好。

二、核心硬件规格与优势

2.1 电气关键参数

功率管耐压 100V、导通电阻仅 70mΩ，大幅降低导通损耗，满载转换效率显著提升世强硬创平...；
宽压输入 2.8~36V，单节锂电至多串锂电、12/24V 适配器通用；输出最高 96V，覆盖绝大多数高压负载需求；
峰值开关电流 6A，支持几十瓦大功率输出，远超常规 4A 以内升压芯片；
频率由 RT 电阻灵活配置，悬空默认 200kHz，高频缩小电感体积，低频易过 EMC 认证抖音；
全场景保护：输入欠压锁定、可编程逐周期限流、芯片过热自动停机，故障后自恢复，提升设备可靠性；
可编程软启动，上电抑制冲击电流，避免电池压降、保险丝熔断。

2.2 控制架构亮点

采用峰值电流模式 PWM，搭配外置补偿网络，环路稳定、负载瞬态响应快；轻载切换 PSM 脉冲跳跃模式，减少开关损耗，待机功耗仅 800μA，关断模式低至 6μA，延长电池续航惠海半导体。EN 引脚支持高低电平硬件开关，可搭配电阻分压实现系统低压关机。输出由 FB 分压电阻设定，基准 1.2V，调压计算简单、精度稳定。

三、引脚定义与典型应用电路

3.1 关键引脚功能

SW：功率管漏极，承载高压开关信号，底部 EP 大面积散热焊盘，降低温升；
CS：电流检测端，外接采样电阻设置峰值限流，支持自定义电流阈值；
RT：频率设定脚，外接电阻匹配 100k~1MHz 频段；
SS：软启动电容端，电容越大启动越平缓，推荐 0.1μF 通用；
COMP：环路补偿，标准 R200k+3.3nF+68pF 适配绝大多数工况；
FB：反馈分压输入，VOUT=1.2×(1+Rp/Rd)；
VIN/VCC：芯片供电与内部 LDO 输出，就近 1μF 陶瓷电容去耦。

3.2 典型外围器件选型

电感：推荐 33~47μH，饱和电流≥设置峰值，低 DCR 提升效率；
二极管：肖特基管，反向耐压≥1.5 倍 VOUT，峰值电流覆盖 6A；
电容：输入 / 输出选用 X5R/X7R 低 ESR 陶瓷，抑制纹波；
EMI 预留 RC 吸收（R13/C9），SW 尖峰超标时直接调试，无需改板。

四、PCB 布局与 EMI、散热设计要点（量产实战）

4.1 功率环路最小化（核心）

输入电容→VIN→SW→电感→输出电容构成高频功率环，走线必须短粗、面积最小；SW 节点铜箔尽量缩小，该点 dv/dt 极高，是 EMI 辐射主要来源CSDN博...。ETSSOP20 底部 EP 焊盘完整敷铜，多散热过孔打通内层，快速导出 MOS 管热量，持续 6A 工况温升可控。

4.2 地平面分离规范

功率地（SW、CS、输入输出电容地）与信号地（FB、RT、COMP、EN）单点共地，禁止大电流地切割反馈信号线，避免噪声干扰稳压精度电子发烧友...。反馈分压电阻紧贴 FB 引脚，走线远离 SW 功率区，杜绝耦合造成输出波动。

4.3 EMI 优化手段

RT 拉高至 400kHz 以内，降低高频辐射；
SW 对地增加 RC 吸收回路，抑制电压振铃；
电感下方铺完整地铜，屏蔽磁场耦合；
输入侧增加磁珠，滤除传导干扰。

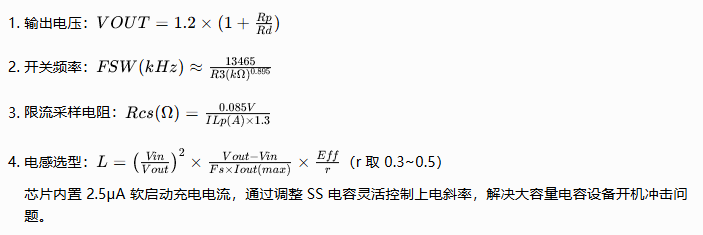

五、器件计算设计公式（工程师快速调试）

六、适用市场与选型对比优势

6.1 目标应用场景

便携数码：大功率移动电源、电子烟、蓝牙大功率音箱；
电源设备：便携式快充、户外大功率应急供电；
工业小家电：高压驱动模块、小型储能升压单元。

6.2 同类型芯片差异化优势

市面常规升压芯片多为 4A 以内、MOS 耐压≤60V，无法满足 96V 高压大功率需求；HTN86A5 内置 100V 高压管，省去外置功率 MOS，简化 BOM；6A 峰值电流支持更高输出功率，频率可调兼顾体积与 EMC；宽 2.8~36V 输入兼容多类供电，-25~85℃宽温，消费与轻工业通用，国产货源稳定、交期可控。

七、封装、包装与量产信息

封装 ETSSOP20（MTE 标识），MSL3 防潮等级，工作温度 - 25~85℃，结温最高 125℃；料号 HTN86A5MTER，标准载带 3000pcs / 盘，整箱 6000pcs，标准 SMT 贴片规格，无铅 RoHS 合规，适合大批量消费电子量产。

八、方案总结

HTN86A5 凭借100V 高压内置 MOS、6A 峰值电流、宽压输入、可调频率 + 可编程限流 + 多重保护一体化特性，解决传统升压方案耐压不足、电流偏小、EMI 难调、外围复杂痛点。峰值电流模架构保障全负载稳定，PSM 轻载高效、软启动防冲击，配套完整计算工具与 PCB 布局规范，可快速落地移动电源、大功率音箱、电子烟等高电压升压产品，是高性价比国产高压大电流 Boost 替代优选。
