在LCD显示器与电视背光应用中，LED驱动方案需要在宽输入电压范围内实现高精度恒流控制，同时满足深度调光、高转换效率和系统可靠性等多重要求。OC6710是一款高度集成的升压型LED恒流驱动控制芯片，专为LCD显示器及电视背光应用优化设计。该芯片内置100V功率MOSFET，采用电流模式PWM控制与固定频率工作方式，通过PWM转模拟调光技术实现宽范围调光控制，并集成了全面的系统保护功能，为背光电源设计提供了一个高性价比的解决方案。

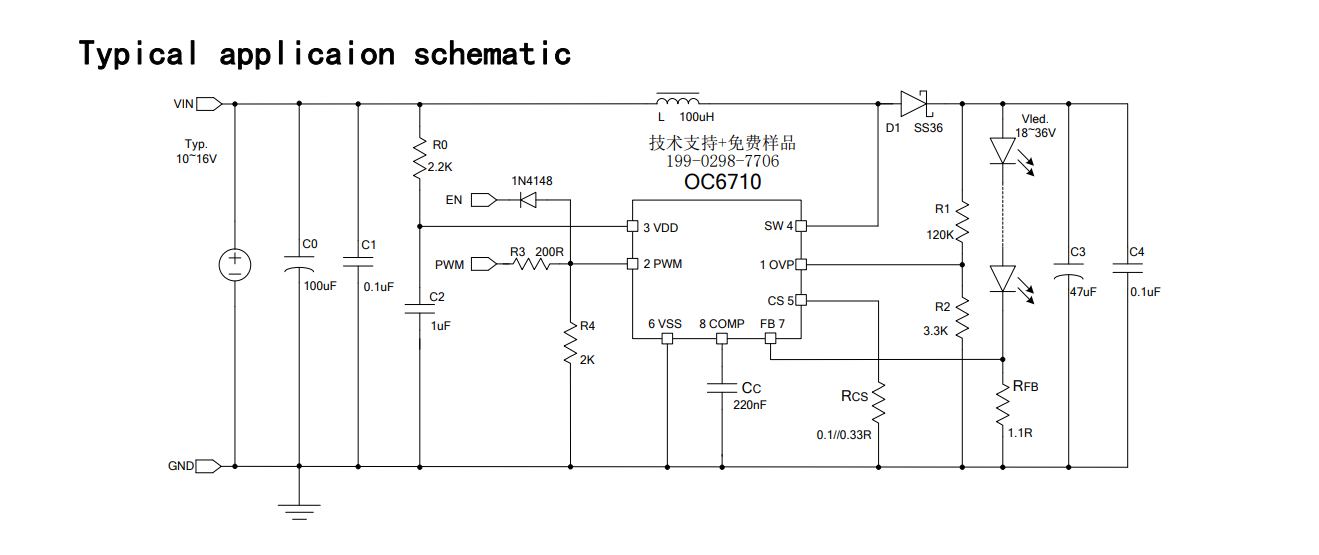

OC6710支持2.6V至100V的宽输入电压范围，能够适配从单节锂电低压供电到高压工业总线等多种电源场景。芯片内置100V功率MOSFET，无需外接功率管即可完成升压转换，大幅简化了外围电路设计。内置MOS方案在降低BOM成本的同时，也减少了PCB布局的复杂度。芯片采用ESOP-8封装，体积小巧，便于紧凑型PCB布局。

OC6710采用电流模式PWM控制，输出电流稳定。芯片支持PWM转模拟调光技术，调光频率覆盖5kHz至50kHz，具备出色的线性度与平滑的亮度调节效果。这一方案既保留了PWM信号调光的便捷性，又避免了传统PWM调光带来的频闪和电磁干扰问题。OC6710支持从1%至100%占空比的宽范围调光控制，在整个调光范围内无拐点与阶梯感，亮度调节平滑自然，适合对调光品质有较高要求的显示应用。

OC6710集成了完善的保护功能，涵盖多种异常工况。逐周期过流保护（OCP）在每个开关周期内监测流经功率MOS管的电流，一旦超过设定阈值即限制电流增长。输出过压保护（OVP）通过OVP引脚监测输出电压，当输出电压超过预设值时关断控制器。输入欠压锁定（UVLO）在输入电压低于约2.61V时停止开关动作，防止低电压下的异常操作。二极管与电感短路保护在续流二极管或电感发生短路时触发闭锁，防止功率MOS管因过流而永久损坏。热关断保护在芯片结温超过约140℃时关闭输出，防止热失控。LED开路保护在检测到LED负载开路时自动关闭输出。

OC6710通过PWM引脚即可实现使能控制与调光双重功能。芯片内部集成了500kΩ上拉电阻，简化了外部电路设计。当PWM引脚持续为低电平超过20ms时，芯片进入待机模式，待机电流典型值低至28μA。这一低待机功耗特性对于需要待机或间歇性工作的设备尤为有利。

凭借2.6V至100V宽输入范围、内置100V功率MOSFET、PWM转模拟无频闪调光技术以及全面的保护机制，OC6710适用于以下典型场景：

LCD显示器与电视背光：提供高精度恒流驱动与无频闪调光，适配显示产品对细腻亮度调节的需求。

平板显示器：宽输入电压范围适应不同电源架构，内置MOS方案简化设计。

商业显示与工业显示背光：高可靠性保障长时间稳定运行。

台灯、风扇灯：宽调光范围实现平滑的亮度调节，提升用户体验。

OC6710以宽输入电压范围、内置功率MOSFET的高集成度、无频闪调光技术和全面的保护机制，为LCD背光及通用LED照明应用提供了一个高性价比的驱动方案，尤其适合对调光线性度、系统可靠性和设计便利性有综合要求的显示与照明产品设计。
