CH221K与ECP5702 2款PD取电芯片的区别

前言

CH221K、ECP5702作为纯PD取电芯片，专注于PD协议通信，逻辑纯粹。在与标准PD充电器配合时表现最佳。

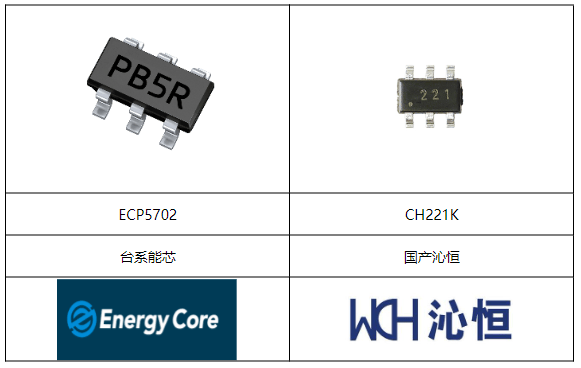

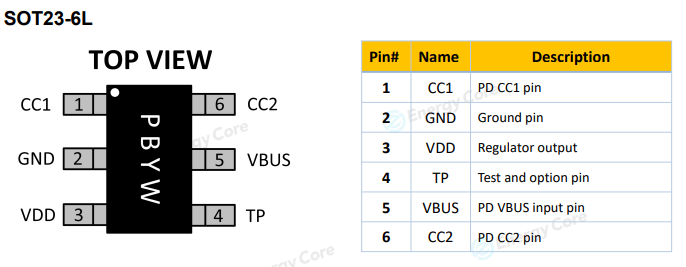

两者作用一模一样：对接快充头，调取5V/9V/12V/15V/20V电压，SOT23-6L封装相同、引脚外观相似。

二者最大差距：外围电路、耐压、能否带电调压，新手极易踩坑，下面直白对比。

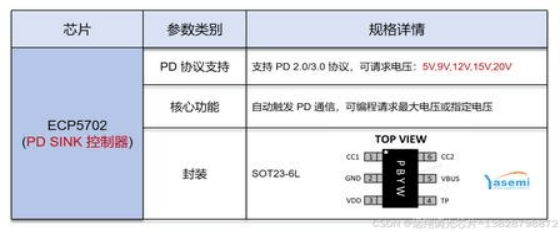

（一）核心硬参数直观对比：

（二）最关键2大区别！

区别 1：供电方式

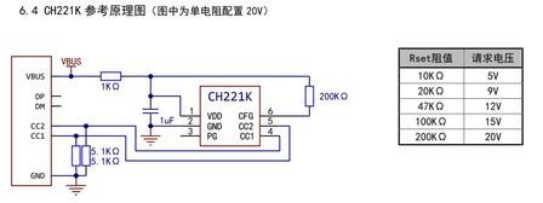

CH221K 要 “额外供电” 。

内部5.5V供电模块耐压弱，Type-C 母座 20V 高压母线不能直接接到芯片供电脚，如果直接接快充20V高压立马烧毁，必须额外加装稳压电路；

CH221K需要外置5.1K下拉电阻的设计 ，电路板多增加 2~3 颗元器件，布线空间占用更大。

ECP5702高耐压，外围简单，极简设计。

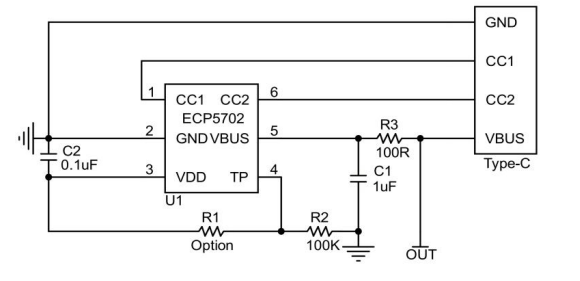

所有引脚耐压做到 28V，Type-C 协议取出的 5-20V 电压直接接芯片，不需要单独降压供电，外围只需要两个电容，三个电阻就可以工作。

这种设计在空间受限的IoT 设备中特别吃香——去年有客户做智能手环充电仓时，就是靠它省下了宝贵的PCB面积。

区别 2：协议取电电压能不能中途切换

CH221K：静态固定

CH221K：焊好电路是什么电压，就一直是什么电压，改电压必须断电拆机；只适合全程只需要一种电压的产品：单电压电动工具、简易充电模块。

ECP5702动态可调

核心王牌功能：充电线不拔断，可通过调整电阻或者单片机控制实现切换协议取电电压，适合补光灯、可调电源、多功率设备。

举个例子：

如果你在做一款电动牙刷：它只需要一个固定的5V或9V来充电，用 CH221K 就完美了，简单、便宜、可靠。

如果你在做一款智能台灯：你希望它插上充电器后，用5V做待机微光，用9V做阅读灯，用12V做全亮模式。这时候，ECP5702 + 单片机 的组合就是你的最佳选择，用户可以通过触摸或按键，轻松切换亮度。

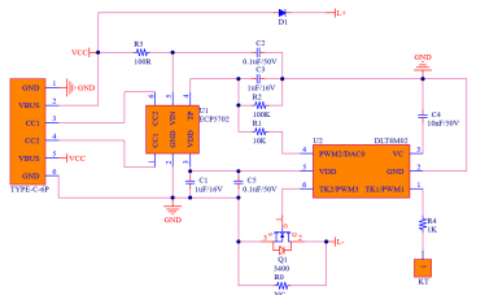

(12V灯带电路原理图，如上)

（三）总结

选择哪款芯片，完全取决于你的产品需求：

追求简单、低成本、固定电压：选 CH221K，它就像一位可靠的“老黄牛”，默默完成本职工作。

追求灵活、多功能、动态调压：选 ECP5702，它像一个充满创意的“艺术家”，能给你的产品带来更多可能性。

希望这个“固定套餐”和“自助餐厅”的比喻，能帮你更好地理解这两款芯片的区别。选对芯片，你的产品设计就成功了一半！
