很多硬件工程师在开发筋膜枪、无线吸尘器、手持电动工具、便携小家电的时候，都会遇到Type‑C PD快充取电的选型难题：芯片协议兼容差、大功率负载容易把充电器拉保护重启、产品需要单C口兼顾固件升级，同时还要控制BOM成本。本文就讲解PD诱骗取电芯片的原理，以及主流高性价比型号选型对比。
一、PD诱骗取电芯片是什么，工作原理
PD诱骗取电芯片属于Type‑C Sink受电芯片，安装在用电设备端。当Type‑C线材插上PD快充适配器，芯片通过CC引脚和充电器握手通讯，读取充电器支持的所有电压、功率档位，再根据产品预设目标电压发起协商。如果当前充电器不支持设定的高压，芯片会自动向下降级协商，逐级降低电压，保底协商到5V，保障设备基础供电。芯片内置OVP过压、OCP过流、OTP过温、短路保护，保障后端电路安全。
重要提醒：PD诱骗取电芯片只负责和快充头通讯、协商电压取电，本身不能直接给锂电池充电。后端需要搭配锂电充电管理才能完成锂电池充电。
二、选型核心判断维度
1. 快充协议
优先确认是否需要兼容华为FCP、三星AFC、QC、PD协议。只做PD专用产品，可以选择单PD协议芯片；面向大众消费产品，推荐全协议方案，适配市面绝大多数快充充电器。单PD协议存在兼容性问题
2. UART串口功率上报（核心痛点）
带UART串口功能：芯片可以将适配器功率信息上报给MCU，MCU动态限制负载电流，解决大功率负载把小功率充电器拉死、反复重启的问题，是手持大功率设备的刚需。
无串口方案：仅硬件电阻固定目标电压，无法读取适配器功率，只适合小功率稳定负载。
3. D+D‑复用
带D+D复用：同一个Type‑C接口，插充电器实现高压取电，插电脑可走D+/D-进行固件升级，省去额外USB接口，简化产品结构。
4. 电压与功率规格
常规项目20V档位即可满足；大功率加热设备、园林工具，需要考虑28V、140W高压方案。

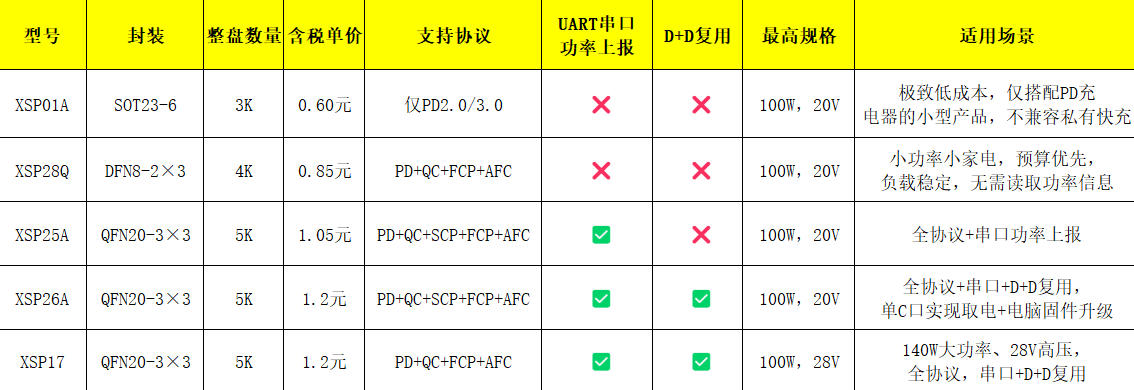

汇铭达PD快充取电芯片对比推介
三、快速选型一句话总结
1. 追求极致降本，产品只用PD充电器：XSP01A
2. 小功率小家电，考虑预算、兼容性：XSP28Q
3. 需要20V、全协议、串口上报防充电器重启，不需要固件升级：XSP25A（工程师搜索最多，综合性价比首选）
4. 同一个Type-C同时取电+电脑固件升级：XSP26A/XSP17
5. 140W、28V高压大功率产品：XSP16（无D+D复用）、XSP17（带D+D复用）
四、选型注意事项
1. PD诱骗芯片只协商电压取电，不能直接给锂电池充电，后端需搭配锂电池充电管理；
2. UART串口型号需要后端MCU读取功率数据，实现动态限流；XSP28Q、XSP01A无串口，靠硬件电阻配置目标电压；
3. 设计时预留功率余量，避免负载功率超过适配器额定功率；
4. 根据产品内部结构空间，选择合适封装。
