至为芯IP6546_FB：SOP8L里那颗"只降压不跑协议"的3A通用管

IP6546_FB是英集芯推出的同步开关降压转换器，采用SOP8L封装，输入5.4~30V，输出3.3~25V，持续3A。它内部不带DCP、QC、PD、SCP等快充协议引擎，输出由FB脚外部分压电阻决定，属于协议与降压分离设计的通用DCDC执行端。和IP6546相比，IP6546锁5V、带DP/DM做充电识别；IP6546_FB把协议脚拿掉，换成FB反馈，做成前级协议IC加后级FB降压的分体架构。面向车载充电器、智能排插、行车记录仪、适配器，定位很明确：需要非标电压、前后级分开、不想跑固件的产品里，用它纯扛功率转换。

参数上，开关频率150kHz，上管54mΩ、下管25mΩ，12V转5V/3A时板端转换效率94.65%，软启动2ms，FB基准0.84V。输入欠压5.4V待机、5V恢复，过压31.2V关断、31V恢复。输出进入恒流后跌到3V打嗝、2s重启，短路同样2s重启。结温150℃关断、110℃恢复，热阻80℃/W，ESD 2kV，VIN与LX极限32V，FB脚耐压25V。脚位为FB、TEST1、TEST2、VIN、LX、LX、PGND、PGND，双LX并接22μH电感，双PGND接大铜皮散热。PIN3是低压测试脚，资料要求在PIN3与PIN4之间加白油防止焊接桥连，这是SOP8L长体封装里容易忽略的工艺细节。

它解决的是车充和排插里一类很实际的问题：很多负载根本不需要C口PD协商。行车记录仪要5V，小屏要9V，工控盒要12V，4串锂电要某个非标电压。用自带协议的IC要么关协议浪费脚位，要么改固件增加变量；用普通DC-DC又怕车载12V启停、24V商用车、接近31V的抛负载瞬压把芯片打坏。IP6546_FB用30V工作窗、32V级耐压、CV/CC限流、2s打嗝把车端电压野和负载短路这两件事兜住。FB外置100kΩ加20kΩ就能出5V，改9V换电阻即可，工程师改BOM比改协议表快。SOP8L脚距1.27mm，比QFN好焊好修，协议层交给前级小板，降压层只管效率与散热，架构干净、量产变量少。

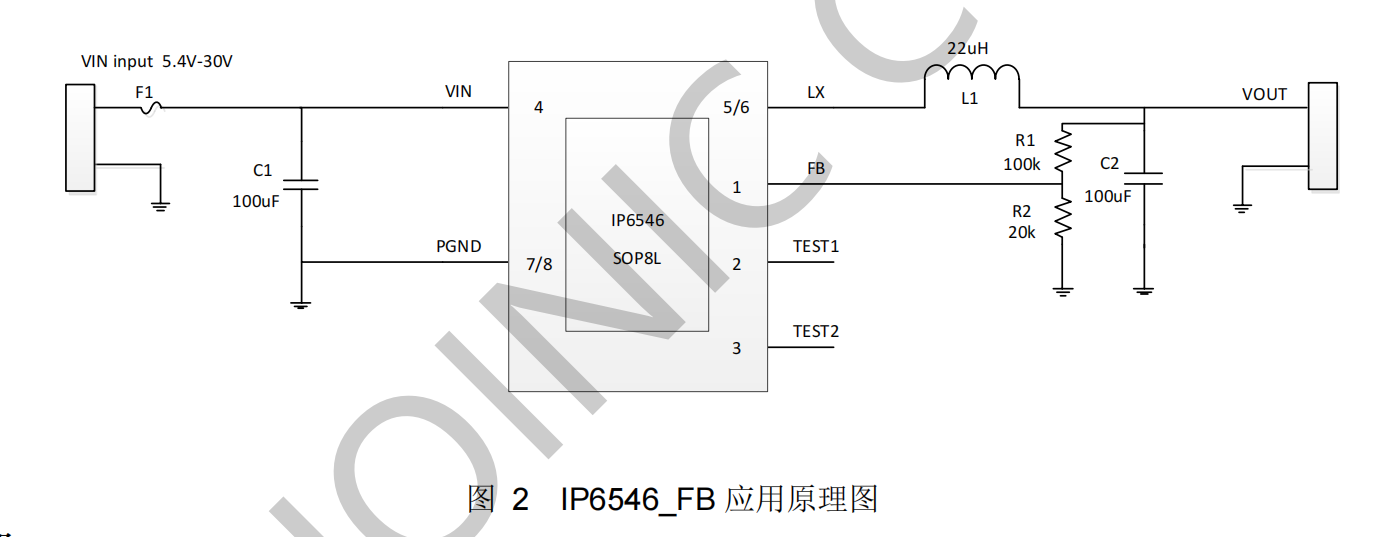

落到产品上，它适合前端协议IC加后端FB降压的分体方案。典型BOM为1颗IC、100μF输入电解、100μF输出电解、100kΩ和20kΩ的0603 1%电阻、22μH/8A/DCR小于12mΩ电感、4A保险丝。单A口车充用协议小板发指令、IP6546_FB扛3A功率；智能排插里C口走大核、A口或非标小电压走它；行车记录仪取电头、车载小屏、9V/12V工控小电源、4串锂电降压模块都能套同一张参考图。Layout里输入电容贴VIN脚，输出电容贴VOUT网络，FB走线远离LX和SW，LX到电感覆铜加粗最短，PGND连大铜皮。要压EMI就在LX脚边预留2Ω加1nF的RC吸收，RC、LX、PGND环路面积压到最小。首版常卡在FB电阻用5%导致电压漂、LX铜皮收细温升高、PGND只走细线、TEST脚被误当使能，按手册收地和高频环路就能过。

工程落地时，可围绕IP6546_FB整理FB分压计算表、单路3A原理图、BOM与Layout检查清单，把FB精度、LX散热、PGND完整性、前级TVS选型在打样阶段理顺。输出公式VOUT等于0.84乘1加R1除以R2，要5V用100kΩ加20kΩ，要9V选100kΩ加9.76kΩ附近1%系列。电感峰值电流按负载电流加半个峰峰值算，饱和电流留20%余量，30W以上DCR压到10mΩ内。输入纹波电流按ILOAD乘根号下VOUT除以VIN乘1减VOUT除以VIN校，输出纹波看ESR不是只看容量。选料上要非5V调压看IP6546_FB，要单口5V识码看IP6546，双口DCP看IP6546_DL，三颗同封装不同尾缀，升级不换板。3A通用降压这档技术门槛不高，最后比的是FB电阻档位准不准、LX铜皮够不够粗、PGND露铜充不充分、架构是不是协议与功率分离。这几件做对，IP6546_FB就是车充与排插里一颗省固件、好改压、返修低的SOP8L降压执行芯。
