opc da 服务器数据 转 EthernetIP项目案例

目录

1 案例说明 1

2 VFBOX网关工作原理 1

3 准备工作 2

4 配置VFBOX网关采集opc ua的数据 2

5 使用EthernetIP转发数据 4

6 案例总结 6

案例说明

设置网关采集OPC UA设备数据

把采集的数据转成EthernetIP协议转发给其他系统。

VFBOX网关工作原理

VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

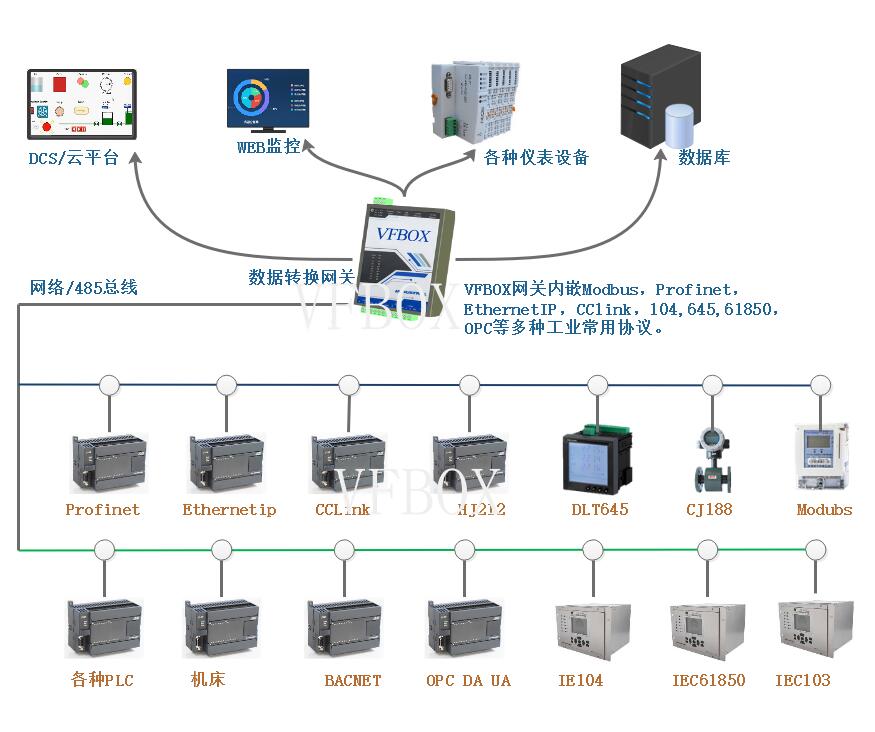

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

准备工作

仰科网关。支持采集OPC UA设备数据，EthernetIP协议转发。

电脑。IP设置成192.168.1.198，和网关在同一个网段。

网线、12V电源。

配置VFBOX网关采集opc ua的数据

打开VFBOX studio软件。新建一个工程。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

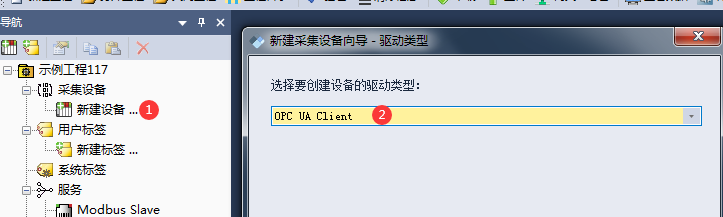

新建设备，选择OPC UA Client

输入OPC UA服务器的路径

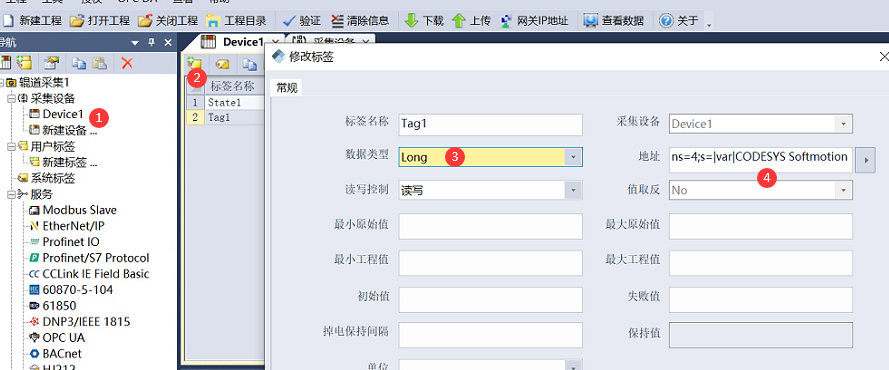

添加要采集的数据。数据类型（Datetype），地址（NodeId）就是上面表格中的信息。数据类型要选对，否则也采集不到数据。

完成上述配置后，点击“下载”，把工程下载到网关中，点击“查看数据”，查看网关采集到的数据情况。

使用EthernetIP转发数据

网关可以作为Ethernet/IP协议的从站，外部设备做Ethernet/IP的主站。

到菜单“服务-EtherNet/IP”，启用设置成Yes。

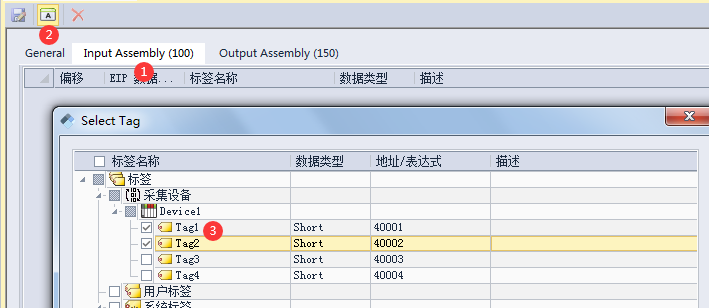

点击“Input Assembly”，添加两个数据。Input Assembly是指外部系统来网关读取的数据。

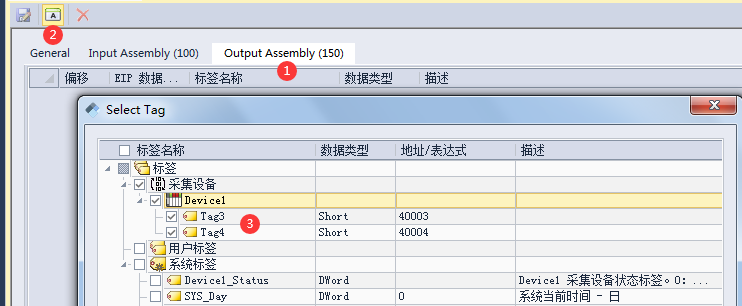

点击“Output Assembly”,添加两个数据。Output Assembly是指外部系统要写入到网关的数据。

完成以上设置后，点击下载，把工程下载的网关里。

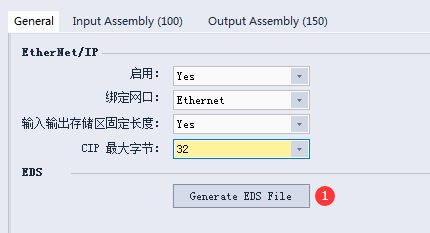

点击“Generate EDS File”可以生成EDS文件，把生成的EDS文件下载到EthernetIP主站设备后，就可以和网关进行数据通信了。

如果修改了某些参数，需要重新下载工程到网关中，并重新生产EDS文件，然后再导入到相应的设备中。

案例总结

使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

不需要修改设备里的程序。

不影响设备原有的工作方式和功能。

只需要简单的配置就可以实现功能需求。

设备长期稳定工作。

网关运行架构如下
