塔讯TX131网关：锂电PACK线S7‑1500对接汇川H5U协议转换案例

一、应用场景

在新能源产业高速扩张的背景下，锂电池PACK模组装配线已成为动力电池企业扩产投资的核心方向，也是工业自动化领域竞争最激烈、对设备互联要求最高的产线类型之一。本案例位于华东某动力电池龙头企业二期智能工厂，主要负责方形铝壳电芯的模组装配，工艺涵盖电芯上料、极耳预处理、模组堆叠、极耳焊接、绝缘紧固、模组下线检测等十余道工序，设计节拍为每12秒下线一个模组，年规划产能约8GWh。

产线整体采用"总控+分段"的两级控制架构：整线总控与物流调度采用西门子S7-1500 PLC作为ProfiNet主站，统一指挥各工位动作与节拍；而模组装配段则沿用了设备供应商原有的汇川H5U系列PLC作为CANopen主站，管理着近30台CANopen伺服驱动器、涂布卷绕单元、远程I/O模块以及温度、张力传感器。由于历史选型原因，装配段设备与集团新建产线的总线制式并不一致，ProfiNet与CANopen两套现场总线在同一车间内并行运行，数据互不相通，成为制约整线智能化升级的"卡脖子"环节。现场环境具有典型的锂电制造特征：车间洁净度要求高、温度湿度受控、电磁干扰源密集，同时对设备运行数据、工艺参数的追溯要求极为严格，为工业自动化改造提出了"既要快、又要稳、还不能停线"的硬约束。该企业已部署集团级MES与能源管理系统，迫切希望把装配段这一"数据洼地"接入统一的数据中台。

二、协议转换网关功能简介

要实现S7-1500与H5U之间的双向数据交互，必须在两套总线之间部署协议转换网关。塔讯TX131-RE-COS/PNS正是针对这一需求设计的总线协议转换工业网关：网关在ProfiNet侧作为从站接入西门子S7-1500主站，在CANopen侧同样以从站身份接入汇川H5U主站，实现ProfiNet与CANopen两种总线协议的双向数据映射与透明传输。

该智能网关内置协议解析与数据映射引擎，用户无需编写PLC程序即可在图形化配置界面中完成寄存器地址的映射组态；支持周期刷新与事件触发两种数据通道，单次映射数据点数充足，可覆盖中型产线的数据交互规模；同时具备断线诊断、报文统计、看门狗复位等可靠性机制，能够适配西门子博途TIA Portal与汇川InoProShop等主流工程软件。作为工业物联网场景下的核心数据采集器与物联网网关，它不仅能完成协议转换，还能将两侧关键运行数据统一汇聚，为数据上云、MES追溯和数字化看板提供统一、规范的数据出口，实现"一台网关打通两条总线"。

三、项目痛点

项目改造前，该PACK线存在四大突出问题，直接制约了整线产能与质量追溯能力。

第一，数据孤岛严重。西门子S7-1500（ProfiNet主站）与汇川H5U（CANopen主站）之间没有任何通讯链路，装配段的设备状态、报警、产量数据无法上传至整线总控，MES系统只能拿到"缺胳膊少腿"的生产数据，整线数据闭环无从谈起。

第二，人工中转效率低。总控与装配段之间不得不依靠人工记录产量、停机原因和不良数量，再由人工录入MES，平均每天产生近2小时的人工转录工作量，且极易出错，数据可信度低，质量追溯困难。

第三，停机定位难。一旦装配段发生报警，总控人员无法远程查看具体工位状态，只能派工程师赶赴现场逐台排查，平均单次故障定位耗时超过40分钟，直接拉低设备综合效率。

第四，协同节拍受限。总控希望根据缓存区状态动态调整装配段运行节拍，但因两网隔离只能固定节拍运行，产线柔性不足，缓存溢出与缺料等待并存，忙闲不均的现象长期存在。

四、解决方案

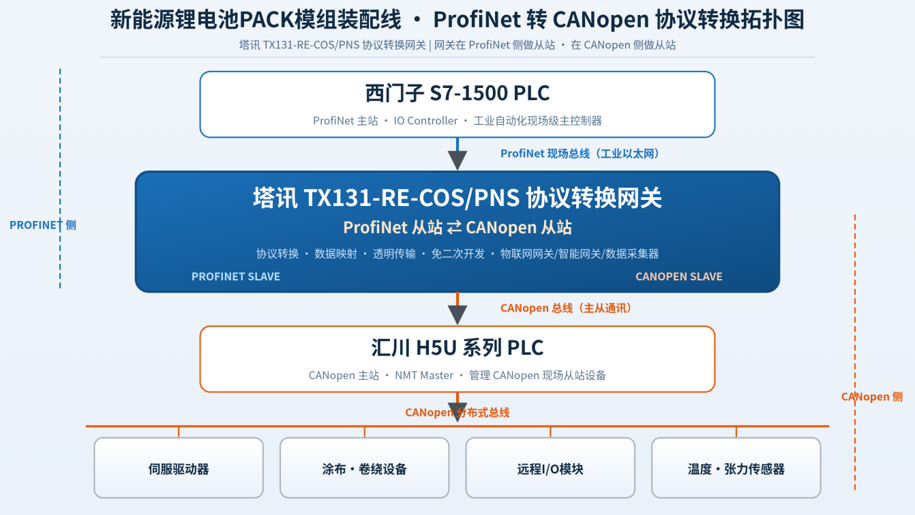

针对上述痛点，项目采用塔讯TX131-RE-COS/PNS协议转换网关构建跨总线协同网络。总体架构为：西门子S7-1500作为ProfiNet主站，通过工业以太网连接网关的ProfiNet从站接口；网关的CANopen从站接口接入汇川H5U所在CANopen网络；H5U作为CANopen主站继续管理装配段的伺服与I/O设备。由此形成"S7-1500 ⇄ TX131网关 ⇄ H5U ⇄ 现场设备"的完整数据链路，两侧主站均可透明读写对方网络中的数据对象，系统拓扑如图1所示。

图1 锂电池PACK模组装配线ProfiNet转CANopen协议转换拓扑图

方案要点包括三个方面：

一是数据对象按"生产状态、工艺参数、报警信息、产量统计"四类分组映射，采用周期与事件双通道刷新，兼顾实时性与带宽利用率；

二是借助网关内置的数据采集器能力，将装配段关键数据同步汇聚给MES与数字化看板，形成整线数据闭环；

三是配置看门狗与断线重连机制，确保长期连续运行的稳定性。整个改造不更换任何既有PLC与现场设备，仅新增一台工业网关，改造成本低、实施周期短、风险可控，充分体现了协议转换方案的轻量化优势。

在组态层面，项目还充分利用了网关的"透明传输"特性——两侧主站无需感知对方协议的底层差异，只需按自身习惯读写数据对象即可，最大限度降低了对现有控制程序的改动，也减少了后期运维的培训成本。

五、实施过程

项目实施共分四个阶段，总工期7个工作日，全程利用生产间隙实施，未对正常生产造成停产影响。

第一阶段：现场勘察与点表梳理。工程团队对S7-1500侧ProfiNet组态、H5U侧CANopen节点表逐一核对，共梳理出需要交换的数据点128个，其中数字量84个、模拟量44个，形成标准点表文档，并确认了网关的安装位置、供电与网络接入条件。

第二阶段：网关参数配置。通过塔讯配置软件完成ProfiNet从站与CANopen从站的参数组态，将128个数据点按地址映射关系逐条录入，设置周期刷新时间20ms、事件触发优先级；同步在TIA Portal中将网关作为ProfiNet从站添加组态，分配IO地址，并完成两侧数据类型的对齐校验。

第三阶段：联调测试。先在实验室搭建最小系统验证数据往返正确性，再在产线现场分步接入：先做ProfiNet侧单侧通讯，再做CANopen侧单侧通讯，最后打通双向链路。联调中发现并解决了两处映射地址冲突，以及CANopen PDO周期过长导致的响应延迟问题，将PDO周期由10ms优化至5ms。

第四阶段：稳定性验证与验收。进行72小时不间断运行测试，统计通讯中断次数、数据丢包率与故障恢复时间，各项指标满足验收要求后投入正式运行，并完成运维培训与全套文档移交。实施过程中，工程团队还与MES开发商协同完成了数据字典的对接，将网关汇聚的数据与MES字段一一对应，确保从底层采集到上层应用的整条链路数据口径一致，为后续数字化看板与质量追溯系统的上线扫清了数据障碍。

六、应用效果

网关投运后，该PACK线实现了真正的跨总线协同，效果立竿见影。

一是数据全面打通。装配段128个数据点实时上送S7-1500与MES，生产数据完整率达到100%，彻底消除了人工转录环节，按转录工时折算，每年节省人力成本约15万元。

二是节拍实现柔性化。总控可根据缓存状态动态下发节拍指令，产线整体节拍由改造前的12.5秒提升至11.8秒，对应整线产能提升约6%，缓存溢出与缺料等待明显减少。

三是故障快速定位。报警信息实时上传后，平均故障定位时间由40分钟缩短至5分钟以内，设备综合效率（OEE）由改造前的78.6%提升至86.2%，年减少非计划停机约90小时。

四是投资回报可观。本次网关及相关辅材投入约4.8万元，加上节省工时、减少停机与产能提升带来的综合收益，投资回收期不足4个月，投入产出比突出。

七、项目实施前后效果对比

表1  项目实施前后效果对比

八、总结

本案例通过塔讯TX131-RE-COS/PNS协议转换网关，成功打通了西门子S7-1500（ProfiNet主站）与汇川H5U（CANopen主站）两套异构总线，在不更换任何现场设备的前提下实现了数据互通、节拍协同与故障快速定位，是工业自动化领域"存量设备协议异构改造"的典型范式。该方案充分发挥智能网关与数据采集器能力，为工业物联网的数据采集与上云铺平了道路，也为同类动力电池企业在总线协议整合、设备互联互通方面提供了高性价比、可复制的参考样板。随着产线持续扩产，网关良好的扩展性也为其未来接入更多CANopen从站、对接上层工业互联网平台预留了充足空间。
