很多中小功率适配器方案，会遇到变压器副边浮地、共地两种不同硬件架构，客户希望一颗 SR 芯片兼容两套设计，减少物料型号库存。无锡曜硅 LS8524D，SOP‑8 封装副边同步整流开关，同时支持浮地架构、共地架构两种典型反激副边电路，兼容 DCM、QR 准谐振工作模式，内置高压自供电模块，无需辅助绕组供电，面向 5‑40W 中小功率充电器、适配器。作为无锡曜硅总一级代理，提供参考原理图，协助浮地 / 共地两种版本调试，样品与批量供货。
产品定位
LS8524D 为副边同步整流功率开关，SOP‑8 封装，内置功率 MOS，集成高压自供电电路，不需要辅助绕组，最大特色是一颗芯片同时支持浮地、共地两种应用拓扑，工程师可以一套器件适配两种不同变压器 / PCB 方案，简化 BOM 物料管理。主要适配 DCM 断续、QR 准谐振反激，适合中小功率适配器。
核心技术亮点

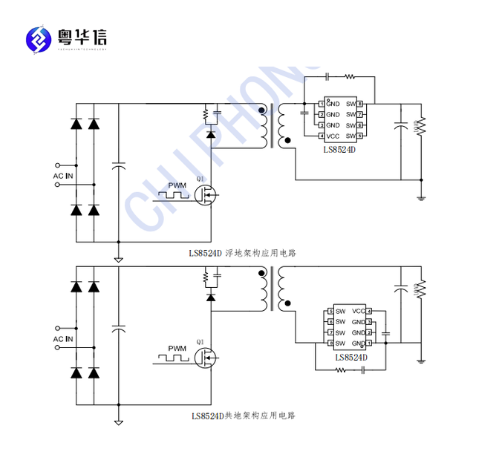

一颗芯片兼容浮地、共地两种拓扑，物料简化 市面上多数同步整流芯片只能支持单一拓扑；LS8524D 硬件原生支持两种主流副边接法，做不同版本产品时不用更换 SR 器件，减少物料种类、降低库存压力。
内置高压供电模块，省去辅助绕组 SW 引脚实现自供电，变压器不需要专门给 SR 芯片做辅助绕组，简化变压器绕制，降低变压器成本。
DCM+QR 准谐振双模式适配 适配 DCM 断续模式、QR 谷底开通准谐振反激，开通延时约 120ns，关断延时约 30ns；内置 500ns 前沿消隐 LEB，屏蔽开通尖峰电压，避免谐振造成芯片误导通，提升系统稳定性。
完备保护机制 内置 VCC 欠压 UVLO 保护；当系统偶尔进入轻度 CCM 工况，建议在 SW‑GND 增加 RC 吸收回路，抑制反向尖峰，保护芯片 MOS 管；故障条件下可靠关断 MOS，依靠体二极管续流，保障电源基础工作。
关键电气参数

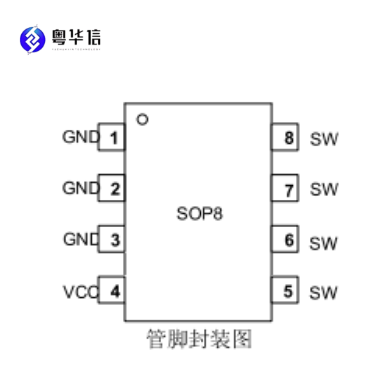

封装 SOP‑8，盘装 4000pcs / 盘；
支持输出电压 4.7V‑36V；
适配 DCM、QR 工作模式；
前沿消隐时间 500ns；
典型开通延时 120ns，关断延时 30ns。
典型应用场景
5‑40W 消费类 AC‑DC 充电器、适配器
小型 LED 驱动电源
小家电、IoT 设备隔离辅助电源
同时存在浮地、共地两套硬件平台，希望统一 SR 物料的项目
替换传统肖特基二极管，提升整机效率
PCB 与设计注意事项
SW 引脚铺铜，改善内置 MOS 散热；
VCC 旁路电容必须紧靠 VCC 与 GND 引脚；
若系统会出现轻度 CCM 工况，SW 与 GND 之间务必增加 RC 吸收电路，抑制反向电压尖峰；
副边功率环路走线短而粗，降低寄生电感；
区分功率地，大电流路径不要经过小信号走线。
代理服务说明
无锡曜硅总一级代理，原厂直供配额；免费样品申请，输出浮地、共地两套参考原理图与 BOM；FAE 工程师协助两种拓扑的调试，RC 吸收参数选型，解决误导通、尖峰异常问题，支持大小批量订单交付。
小结
LS8524D 差异化优势就是单芯片同时支持浮地、共地两种副边拓扑，免辅助绕组，兼容 DCM/QR，非常适合多平台中小功率适配器项目，统一 SR 物料，简化 BOM 与库存管理。是 5‑40W 反激电源性价比很高的国产同步整流器件。
