一、前言

今天做 188 数码管，查看了网上的一些例程，但是没有好多用stm32做的，要么就是vip文章，难受，我自己做出了之后，还是发给大家做个参考学习

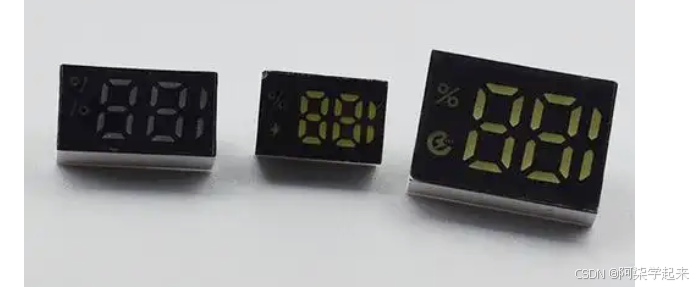

二、简介

数码管是一种常用的电子显示设备，它可以显示数字和一些基本的字符。在您提到的"188数码管"这一表述中，并没有特定的型号或标准定义，这里我将对数码管的基本概念和常见类型进行介绍。

数码管主要由发光二极管（LED）组成，根据段数的不同，通常分为七段数码管和八段数码管。七段数码管由七个LED组成，可以显示数字0到9以及一些字母。八段数码管比七段数码管多一个LED，主要用于显示小数点。
以下是一些关于数码管的关键信息：

结构：数码管包含若干个LED，每个LED代表数码管的一个“段”。通过控制这些段的亮与灭，可以组合成不同的数字或字符。
类型：
- 七段数码管：能够显示0-9的数字和一些基本的字符（如A-F）。
- 八段数码管：在七段的基础上增加了一个小数点显示功能。
连接方式：
- 共阳极数码管：所有LED的正极（阳极）连接在一起，通常接到电源正极。要点亮某个段，需要向对应的负极（阴极）输入低电平信号。
- 共阴极数码管：所有LED的负极（阴极）连接在一起，通常接到电源负极。要点亮某个段，需要向对应的正极（阳极）输入高电平信号。
显示方式：
- 静态显示：每个数码管的每个段都由单独的I/O端口控制，显示稳定，但需要的I/O端口较多。
- 动态显示：通过快速切换显示不同的数码管，由于人眼的视觉暂留效应，看起来像是在同时显示多个数字。
应用：数码管广泛应用于各种电子设备中，如计算器、电子钟表、仪表板等，用于显示数字或简单的字符信息。

三、资料获取

关注微信公众号--星之援工作室发送关键字（188数码管）

使用串口进行控制提供主要代码开源，可自行移植
➡️➡️

四、设备使用

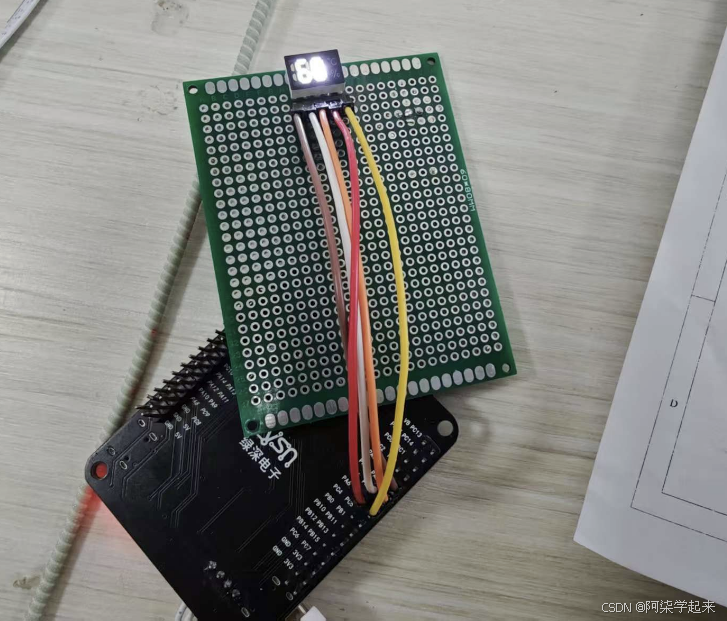

实现效果

stm32驱动188

参考

188数码管驱动程序（简洁）https://blog.csdn.net/weixin_42401119/article/details/120704663?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522a25b647e866ee69cb65cd1ec72c0edf8%2522%252C%2522scm%2522%253A%252220140713.130102334..%2522%257D&request_id=a25b647e866ee69cb65cd1ec72c0edf8&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduend~default-2-120704663-null-null.142^v102^pc_search_result_base9&utm_term=188%E6%95%B0%E7%A0%81%E7%AE%A1%E9%A9%B1%E5%8A%A8%E7%A8%8B%E5%BA%8F&spm=1018.2226.3001.4187

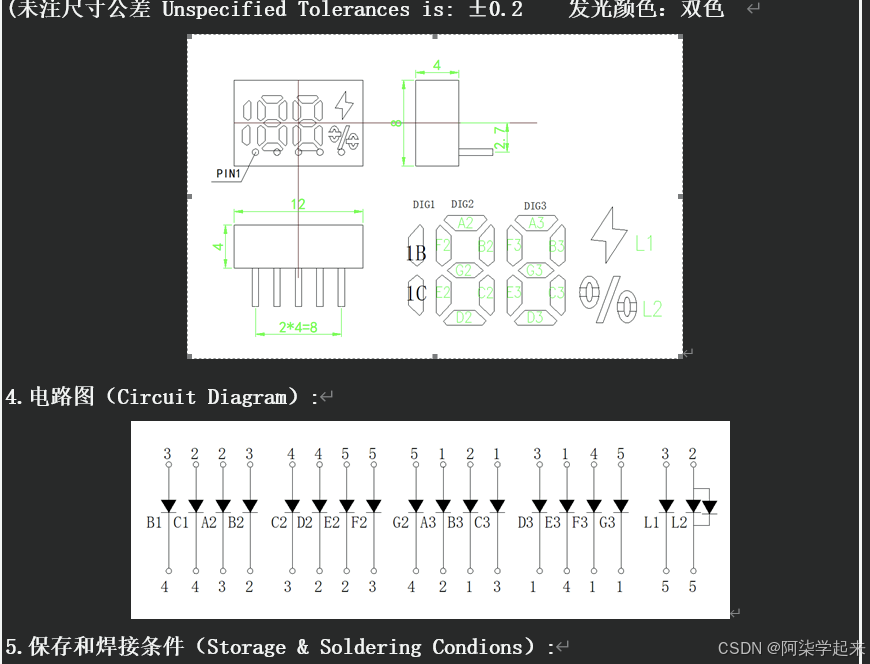

接线

PA1-PA5 以此类推

四、代码编写

188.c

函数实现过程

#include "stm32f10x.h"
#include "delay.h"
#include "188.h"
short GV_DigitronNumsMapSegs[10] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0, 0xFE, 0xE6};
// 初始
void led_init()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);


	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin =GPIO_PIN1|GPIO_PIN2 |GPIO_PIN3|GPIO_PIN4|GPIO_PIN5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOX, &GPIO_InitStructure);


}
// 重置
void clear()
{
	GPIO_InitTypeDef GPIO_InitStructure;

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_PIN1|GPIO_PIN2 |GPIO_PIN3|GPIO_PIN4|GPIO_PIN5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOX, &GPIO_InitStructure);

	LED1_OFF;
	LED2_OFF;
	LED3_OFF;
	LED4_OFF;
	LED5_OFF;

}
void DIGITRON_ShowUnitSegCore( short highPinNum, short lowPinNum )
{
    // 重置
    clear();
    // 初始化为推挽输出
    switch(highPinNum)
		{
			case 1:
			{
				GPIO_InitTypeDef GPIO_InitStructure;
				GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure.GPIO_Pin = GPIO_PIN1;
				GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure);
				break;}
			case 2:{
				GPIO_InitTypeDef GPIO_InitStructure1;
				GPIO_InitStructure1.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure1.GPIO_Pin = GPIO_PIN2;
				GPIO_InitStructure1.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure1);
				break;}
			case 3:{
				GPIO_InitTypeDef GPIO_InitStructure2;
				GPIO_InitStructure2.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure2.GPIO_Pin = GPIO_PIN3;
				GPIO_InitStructure2.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure2);
				break;}
			case 4:{
				GPIO_InitTypeDef GPIO_InitStructure3;
				GPIO_InitStructure3.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure3.GPIO_Pin = GPIO_PIN4;
				GPIO_InitStructure3.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure3);
				break;}
			case 5:{
				GPIO_InitTypeDef GPIO_InitStructure4;
				GPIO_InitStructure4.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure4.GPIO_Pin = GPIO_PIN5;
				GPIO_InitStructure4.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure4);
				break;}
			default: break;
		}
			switch(lowPinNum)
			{	case 1:{
				GPIO_InitTypeDef GPIO_InitStructure6;
				GPIO_InitStructure6.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure6.GPIO_Pin = GPIO_PIN1;
				GPIO_InitStructure6.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure6);
				break;}
			case 2:{
				GPIO_InitTypeDef GPIO_InitStructure7;
				GPIO_InitStructure7.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure7.GPIO_Pin = GPIO_PIN2;
				GPIO_InitStructure7.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure7);
				break;}
			case 3:{
				GPIO_InitTypeDef GPIO_InitStructure8;
				GPIO_InitStructure8.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure8.GPIO_Pin = GPIO_PIN3;
				GPIO_InitStructure8.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure8);
				break;}
			case 4:{
				GPIO_InitTypeDef GPIO_InitStructure9;
				GPIO_InitStructure9.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructure9.GPIO_Pin = GPIO_PIN4;
				GPIO_InitStructure9.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructure9);
				break;}
			case 5:{
				GPIO_InitTypeDef GPIO_InitStructurea;
				GPIO_InitStructurea.GPIO_Mode = GPIO_Mode_Out_PP;
				GPIO_InitStructurea.GPIO_Pin = GPIO_PIN5;
				GPIO_InitStructurea.GPIO_Speed = GPIO_Speed_50MHz;
				GPIO_Init(GPIOX, &GPIO_InitStructurea);
				break;}

			default: break;
		}

    // 设置高低电平
   switch(lowPinNum)
	 {
		 case 1: LED1_ON;
		 break;
		 case 2: LED2_ON;
		 break;
		 case 3: LED3_ON;
		 break;
		 case 4: LED4_ON;
		 break;
		 case 5: LED5_ON;
		 break;

	 default: break;

	 }
	 switch(highPinNum)
	 {
		 case 1: LED1_OFF;
		 break;
		 case 2: LED2_OFF;
		 break;
		 case 3: LED3_OFF;
		 break;
		 case 4: LED4_OFF;
		 break;
		 case 5: LED5_OFF;
		 break;

	 default: break;

	 }
	 delay_us(60);

}
void DIGITRON_ShowUnitSeg( short unit, char seg )
{
    if( unit == 1 ){

        if( seg == 'B' ) DIGITRON_ShowUnitSegCore(4,3);
        if( seg == 'C' ) DIGITRON_ShowUnitSegCore(4,2);
    }

    if( unit == 2 ){
        if( seg == 'A' ) DIGITRON_ShowUnitSegCore(3,2);
        if( seg == 'B' ) DIGITRON_ShowUnitSegCore(2,3);
        if( seg == 'C' ) DIGITRON_ShowUnitSegCore(3,4);
        if( seg == 'D' ) DIGITRON_ShowUnitSegCore(2,4);
        if( seg == 'E' ) DIGITRON_ShowUnitSegCore(2,5);
        if( seg == 'F' ) DIGITRON_ShowUnitSegCore(3,5);
        if( seg == 'G' ) DIGITRON_ShowUnitSegCore(4,5);

    }

    if( unit == 3 ){
        if( seg == 'A' ) DIGITRON_ShowUnitSegCore(2,1);
        if( seg == 'B' ) DIGITRON_ShowUnitSegCore(1,2);
        if( seg == 'C' ) DIGITRON_ShowUnitSegCore(3,1);
        if( seg == 'D' ) DIGITRON_ShowUnitSegCore(1,3);
        if( seg == 'E' ) DIGITRON_ShowUnitSegCore(4,1);
        if( seg == 'F' ) DIGITRON_ShowUnitSegCore(1,4);
        if( seg == 'G' ) DIGITRON_ShowUnitSegCore(1,5);
    }
}

void DIGITRON_ShowUnitNum( short unit, short number)
{
    // 初始化
    short numSegs = GV_DigitronNumsMapSegs[number];

    // 显示小数点

    // 显示数字
    if( (numSegs&0x80) == 0x80 ) DIGITRON_ShowUnitSeg(unit, 'A');  // & 1000 0000
    if( (numSegs&0x40) == 0x40 ) DIGITRON_ShowUnitSeg(unit, 'B');  // & 0100 0000
    if( (numSegs&0x20) == 0x20 ) DIGITRON_ShowUnitSeg(unit, 'C');  // & 0010 0000
    if( (numSegs&0x10) == 0x10 ) DIGITRON_ShowUnitSeg(unit, 'D');  // & 0001 0000
    if( (numSegs&0x08) == 0x08 ) DIGITRON_ShowUnitSeg(unit, 'F');  // & 0000 0100
    if( (numSegs&0x02) == 0x02 ) DIGITRON_ShowUnitSeg(unit, 'E');  // & 0000 1000
    if( (numSegs&0x04) == 0x04 ) DIGITRON_ShowUnitSeg(unit, 'G');  // & 0000 0010
}
void Display_tube(int sum)
{
		int a,b,c;
	clear();

	c=sum%10;
	b=sum/10%10;
	a=sum/100%10;
	if(a==1)
	{DIGITRON_ShowUnitNum( 1, a);
	}
	else
	{

	}
	DIGITRON_ShowUnitNum( 2, b);
	DIGITRON_ShowUnitNum( 3, c);


}

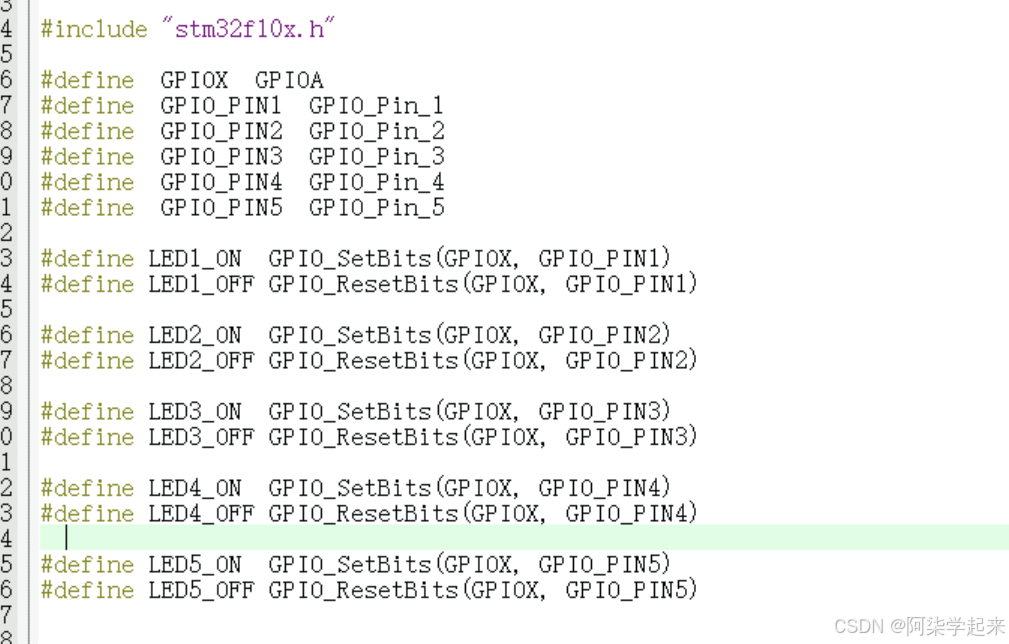

188.h

函数定义

#ifndef __LED_H
#define __LED_H

#include "stm32f10x.h"

#define  GPIOX	GPIOA
#define  GPIO_PIN1	GPIO_Pin_1
#define  GPIO_PIN2	GPIO_Pin_2
#define  GPIO_PIN3	GPIO_Pin_3
#define  GPIO_PIN4	GPIO_Pin_4
#define  GPIO_PIN5	GPIO_Pin_5

#define LED1_ON  GPIO_SetBits(GPIOX, GPIO_PIN1)
#define LED1_OFF GPIO_ResetBits(GPIOX, GPIO_PIN1)

#define LED2_ON  GPIO_SetBits(GPIOX, GPIO_PIN2)
#define LED2_OFF GPIO_ResetBits(GPIOX, GPIO_PIN2)

#define LED3_ON  GPIO_SetBits(GPIOX, GPIO_PIN3)
#define LED3_OFF GPIO_ResetBits(GPIOX, GPIO_PIN3)

#define LED4_ON  GPIO_SetBits(GPIOX, GPIO_PIN4)
#define LED4_OFF GPIO_ResetBits(GPIOX, GPIO_PIN4)

#define LED5_ON  GPIO_SetBits(GPIOX, GPIO_PIN5)
#define LED5_OFF GPIO_ResetBits(GPIOX, GPIO_PIN5)



void led_init(void);
void Display_tube(int sum);
void DIGITRON_ShowUnitSegCore( short highPinNum, short lowPinNum );
void clear(void);
void DIGITRON_ShowUnitSeg( short unit, char seg );


#endif

main

/************************************************************************************

*************************************************************************************/
#include "stm32f10x.h"
#include "delay.h"
#include "188.h"
#include "usart.h"



u8 unit ; 		//十位，10-F，11-不显示
u16 time;
int main()
{
    delay_init(); // 延时函数初始化
    uart_init(115200); // 日志打印串口
		// 初始化屏幕
    led_init();

    while (1) {
			time++;
			if(time % 50 ==0 ){
				if( unit < 100){
					unit ++;
				}else{
					unit= 0;
				}
				//printf("%dn",unit);
			}

			Display_tube(unit);

			delay_ms(2);
    }
}
