十字路口交通控制系统设计VHDL代码Quartus仿真

名称：十字路口交通控制系统设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

十字路口交通控制系统

设计一个十字路口交通控制系统，其东西，南北两个方向除了有红、黄、绿灯指示是否允许通行外，还设有时钟，以倒计时方式显示每一路允许通行的时间，绿灯，黄灯，红灯的持续时间分别是40、5和45秒。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 流程图

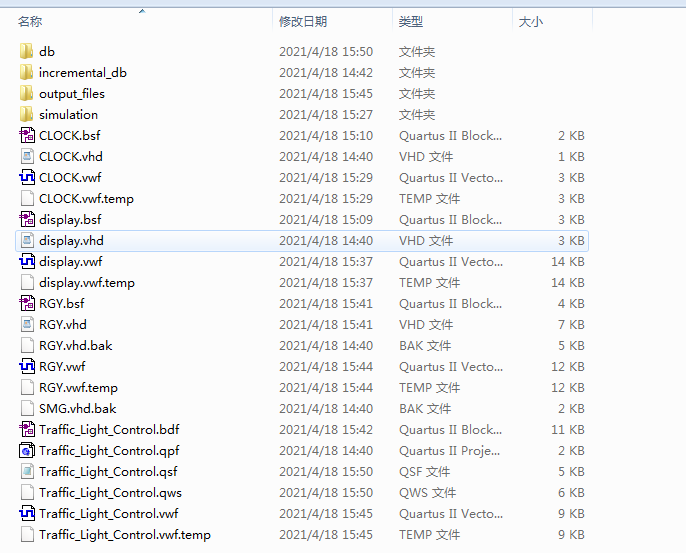

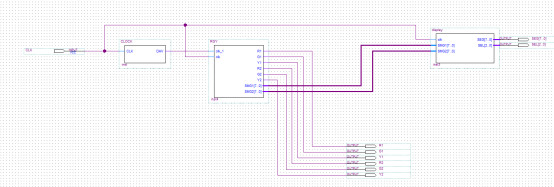

2. 工程文件

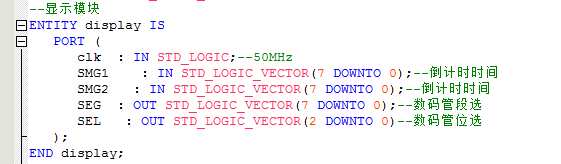

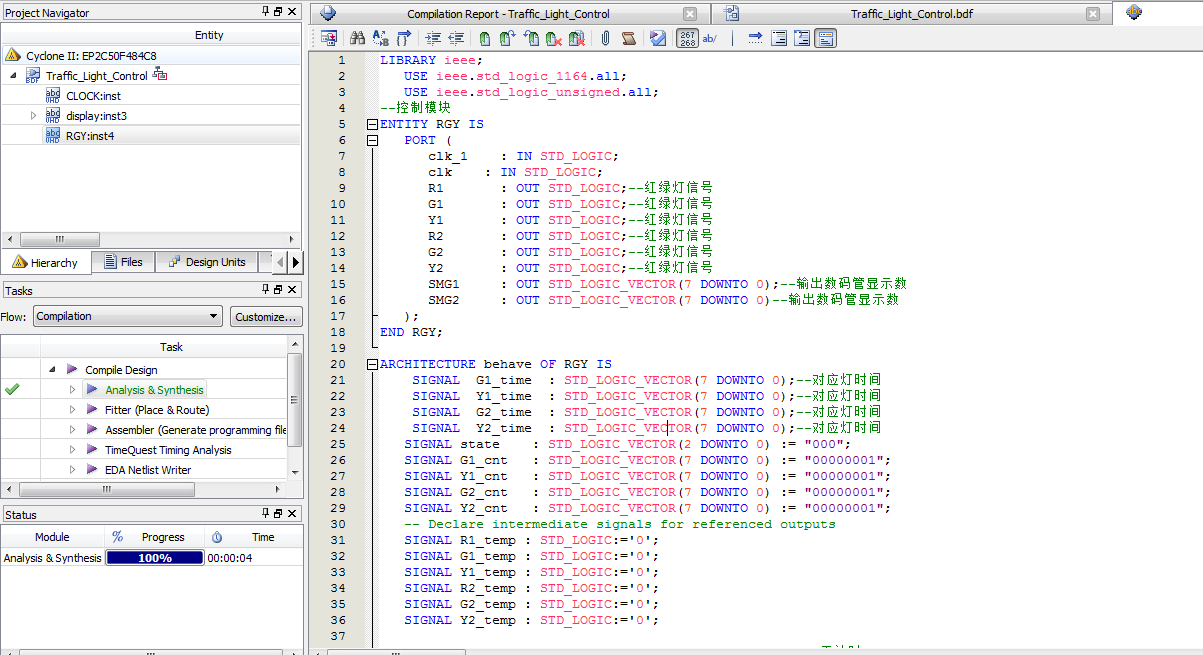

3. 程序文件

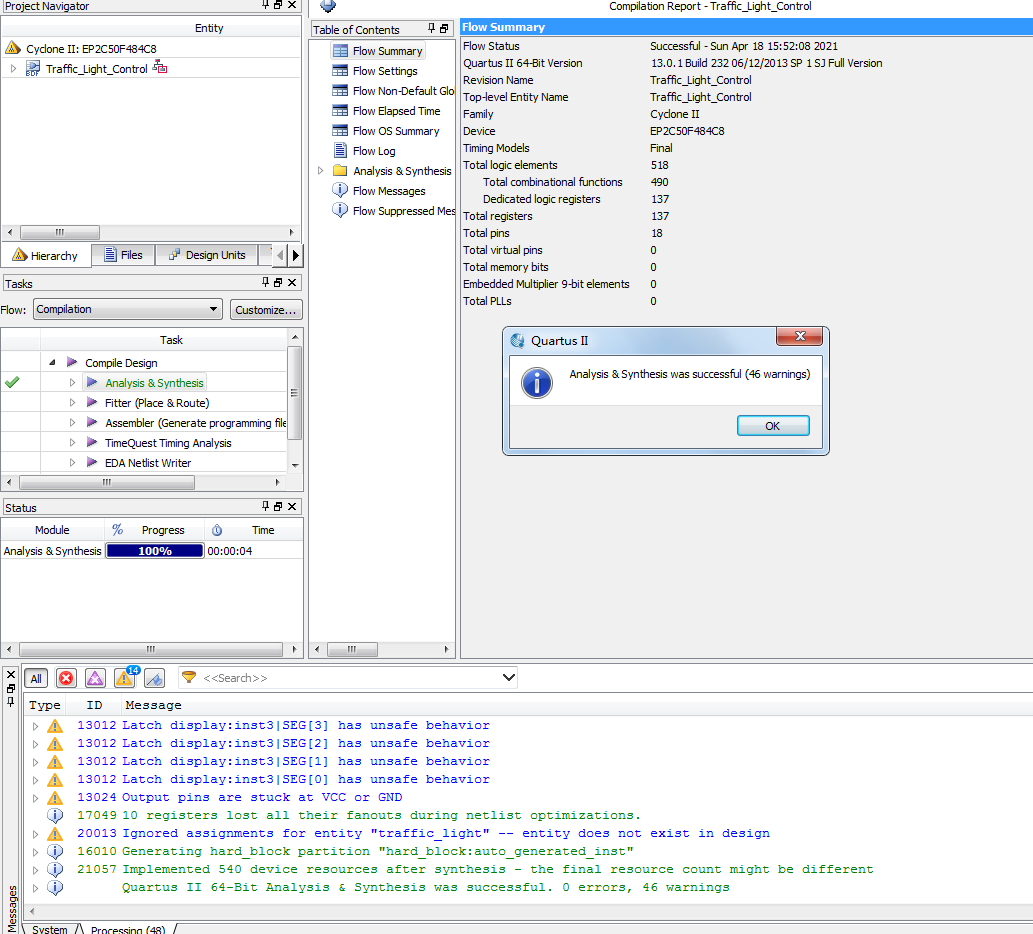

4. 程序编译

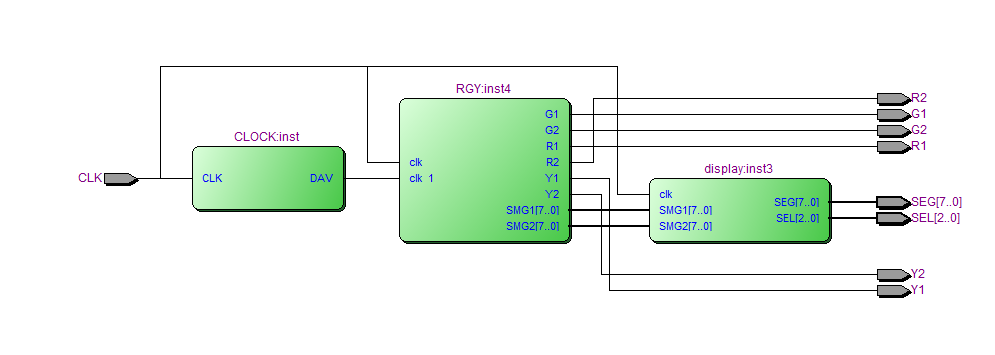

5. RTL图

6. 仿真图

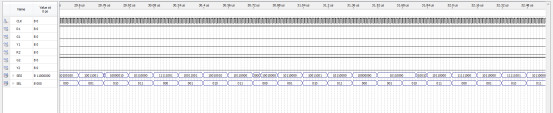

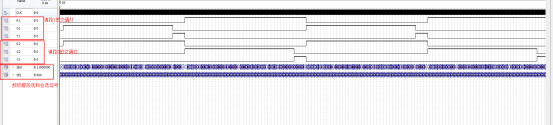

整体仿真图

分频模块

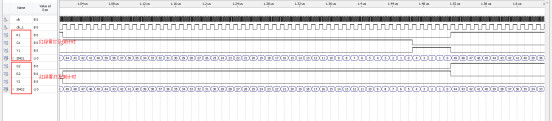

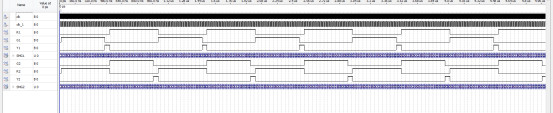

红绿灯控制模块

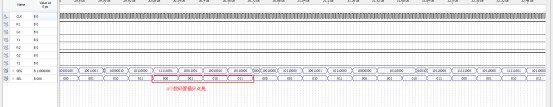

数码管显示模块

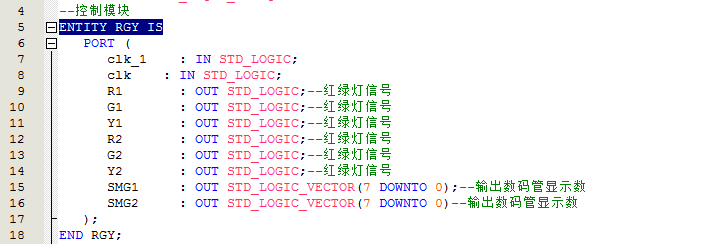

部分代码展示:

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
--分频模块
ENTITY CLOCK IS-- Divide 50MHz to 1Hz
GENERIC(D : INTEGER := 50);--50000000--仿真时减小为500，实际为50000000
PORT(CLK: IN STD_LOGIC;
      DAV: OUT STD_LOGIC);
END;
ARCHITECTURE BHV OF CLOCK IS
SIGNAL S : STD_LOGIC:='0';
SIGNAL C : STD_LOGIC_VECTOR(25 DOWNTO 0):="00000000000000000000000000";
BEGIN
PROCESS(CLK)
--VARIABLE CNT: STD_LOGIC_VECTOR(25 DOWNTO 0);
BEGIN
IF CLK'EVENT AND CLK='1' THEN
IF C = (D-1) THEN--清零
C <= "00000000000000000000000000";
S <= '1';
ELSIF C >= D/2 THEN
C <= C + 1;--计数
S <= '1';
ELSE
C <= C + 1;--计数
S <= '0';
END IF;
END IF;
END PROCESS;
DAV <= S;--分频到1Hz
END;
