黑白棋盘格设计Verilog代码Quartus仿真

名称：黑白棋盘格设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

黑白棋盘格图像数据输出

如图所示的2x2黑白棋盘格，每个单元的像素阵列为200x200（宽度x高度），用Verilog语言编写一程序：

（1）周期性输出分辨率为800x800的棋盘格图像，包含8x8的黑白棋盘格，图像帧频50Hz。

（2）计算时钟信号的频率。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

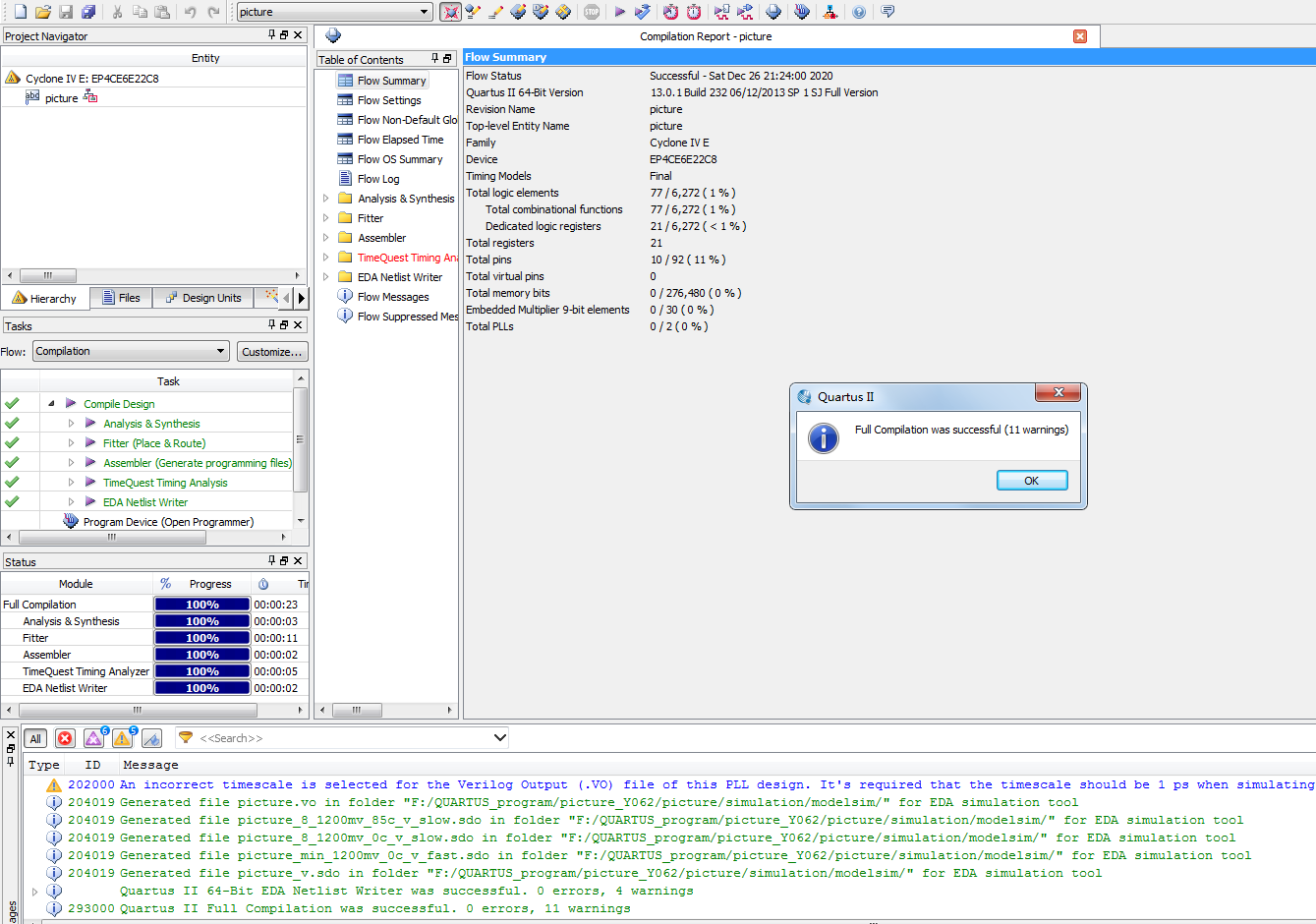

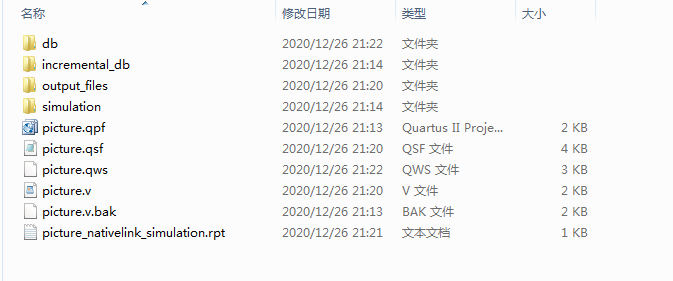

1. 工程文件

2. 程序文件

3. 程序编译

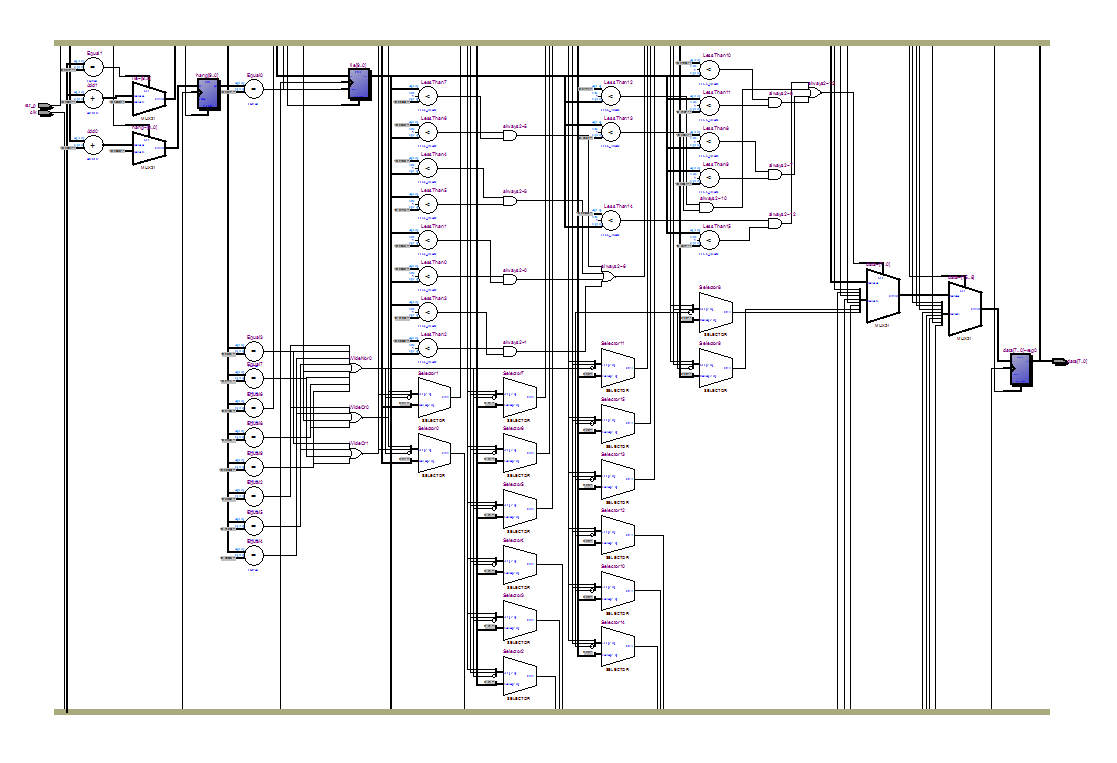

4. RTL图

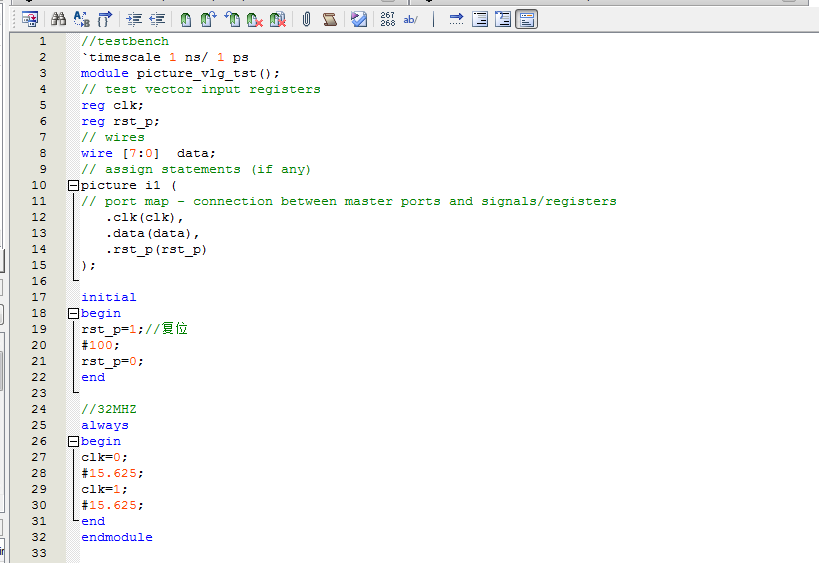

5. Testbench

6. 仿真图

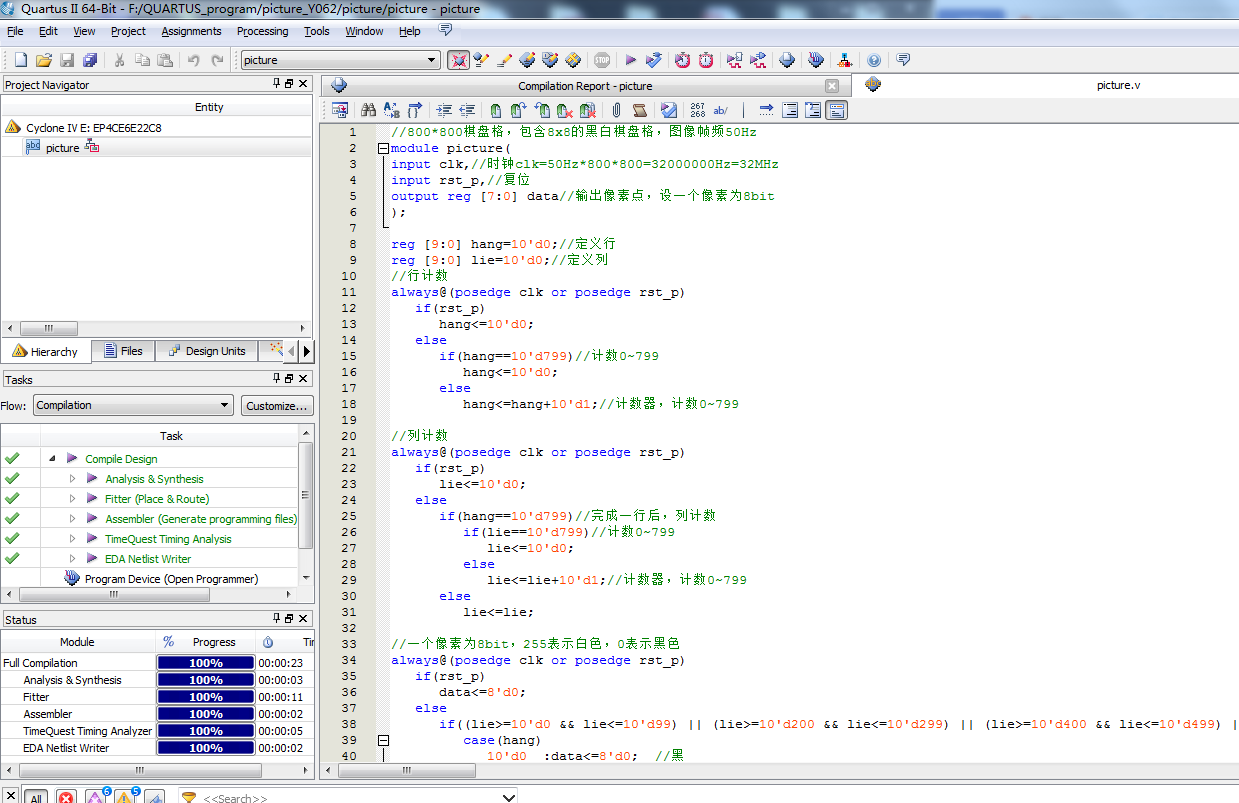

部分代码展示:

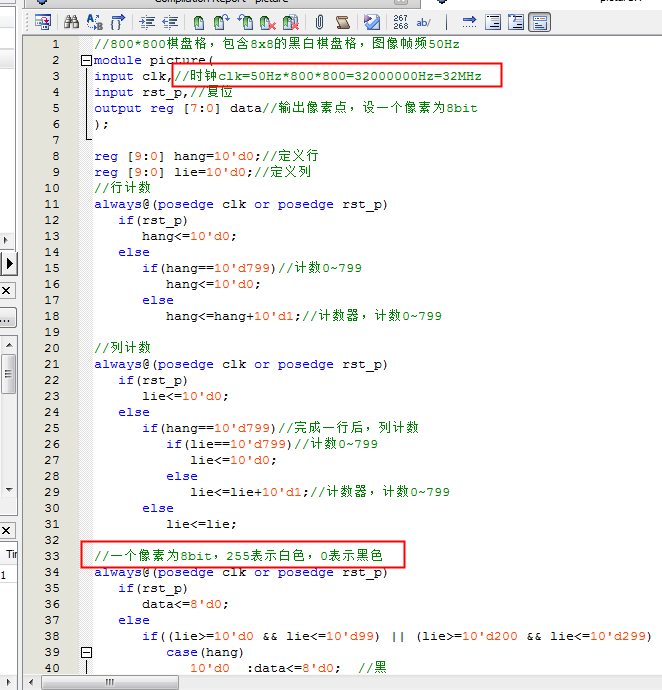

//800*800棋盘格，包含8x8的黑白棋盘格，图像帧频50Hz
module picture(
input clk,//时钟clk=50Hz*800*800=32000000Hz=32MHz
input rst_p,//复位
output reg [7:0] data//输出像素点，设一个像素为8bit
);
reg [9:0] hang=10'd0;//定义行
reg [9:0] lie=10'd0;//定义列
//行计数
always@(posedge clk or posedge rst_p)
if(rst_p)
hang<=10'd0;
else
if(hang==10'd799)//计数0~799
hang<=10'd0;
else
hang<=hang+10'd1;//计数器，计数0~799
//列计数
always@(posedge clk or posedge rst_p)
if(rst_p)
lie<=10'd0;
else
if(hang==10'd799)//完成一行后，列计数
if(lie==10'd799)//计数0~799
lie<=10'd0;
else
lie<=lie+10'd1;//计数器，计数0~799
else
lie<=lie;
//一个像素为8bit，255表示白色，0表示黑色
always@(posedge clk or posedge rst_p)
if(rst_p)

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=636
