POE端口室外4KV和6KV防雷保护方案

1.什么是POE

POE 是 Power over Ethernet（以太网供电）的缩写。它是一种技术，允许通过以太网电缆传输数据的同时，为连接的设备提供电力。传统上，设备需要额外的电源线路来供电，而使用 POE 技术可以简化设备的安装和管理，减少线缆的数量和复杂性。POE 技术广泛应用于网络摄像头、无线接入点、IP电话等设备中。

2.POE端口遇到的问题

1）在网络环境中，可能会遇到来自雷击、电力突变、电力故障等因素引起的电气干扰。这些干扰可能会导致电压波动、浪涌电流等问题。

2）在没有适当的浪涌保护措施的情况下，电气浪涌可能会对设备的电子元件和电路产生瞬间过电压，从而导致设备损坏或甚至无法正常工作。

3）POE 端口是连接网络设备的关键接口之一，如网络摄像头、无线接入点等。如果没有适当的浪涌保护，网络中的电气干扰可能会导致端口故障，从而影响整个网络的稳定性和可靠性。

3.POE端口浪涌干扰问题如果解决

POE 端口采取适当的浪涌保护措施对于确保设备的正常工作、减少维修和替换成本以及提高网络性能是非常必要的，在POE端口放置浪涌保护器件可以有效地减少这些干扰对设备的影响。使用环境的原因对POE端口的雷击防护要求有时高达 4KV, 甚至 6kV（10/700us)更高。

上海雷卯根据市场需求推出4KV和6KV 防雷方案

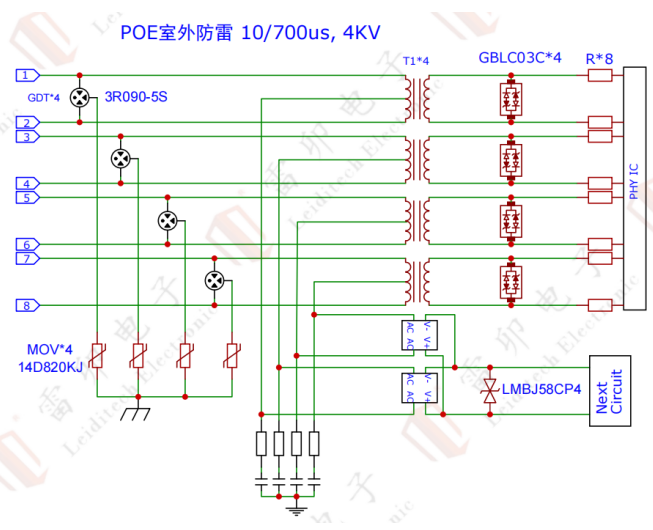

4.POE端口室外4KV防雷方案



方案优点：用于室外的POE网口浪涌保护，本方案采用二级防护,可靠工作，

保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

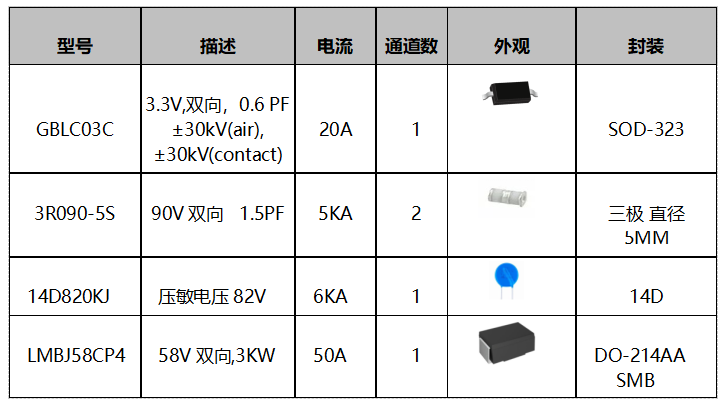

IEC61000-4-5 10/700μs，40Ω，4kV，±5次，LMBJ58CP4专为POE 48V 供电设计，此方案高温传输不丢包。

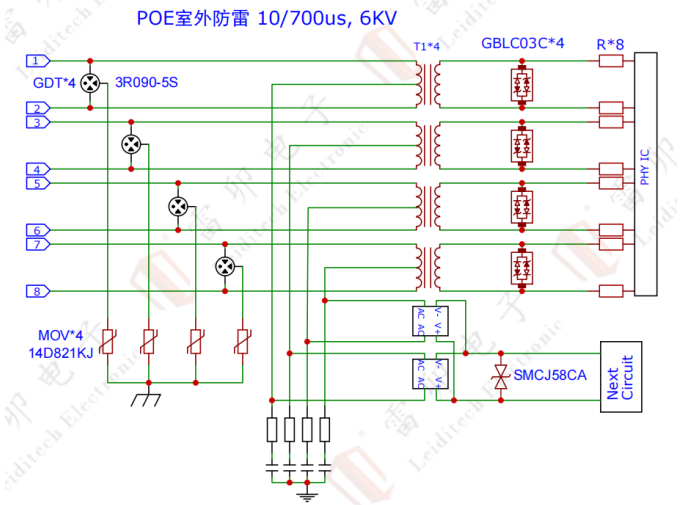

2.POE端口室外6KV防雷方案



方案优点：用于室外的POE网口浪涌保护，本方案采用二级防护,可靠工作，

保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

IEC61000-4-5 10/700μs，40Ω，6kV，±5次，此方案高温传输不丢包

上海雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底免费测试
