国产SL3180：一款可兼容替代LTC7801的150V降压恒压电源芯片

在高压电源转换领域，进口芯片长期占据主导地位，但随着供应链波动加剧和国产芯片技术水平的持续提升，越来越多的工程师开始将目光投向国产替代方案。森利威尔原厂推出的SL3180，正是一款能够有效替代LTC7801的高压异步降压DC-DC转换器。

替代可行性：功能与架构的匹配

LTC7801是ADI公司一款经典的150V同步降压控制器，采用外部N沟道MOSFET的方案，适用于汽车、工业和电信电源系统。而SL3180虽然采用异步降压架构，但两者在核心功能上高度重叠——均支持高达150V的输入电压，均能输出稳定的3.3V、5V、12V等常用电压，且均采用COT（恒定导通时间）控制架构以实现快速的负载瞬态响应。

在开关频率方面，SL3180支持100kHz至1MHz的可调范围，而LTC7801的可编程频率范围为50kHz至900kHz，两者覆盖区间高度一致。从应用领域来看，两者均定位于高电压功率转换、汽车电子系统、工业电力设备和电池供电系统等场景，目标市场高度重合。

值得一提的是，SL3180内部集成了功率管，无需外接MOSFET，这与LTC7801需要外部功率管的设计思路有所不同。在实际替换时，工程师需要根据系统设计选择合适的异步降压方案，但就功能覆盖和核心参数而言，SL3180完全可以胜任LTC7801所覆盖的大部分应用场景。

更简洁的设计：内部集成功率管

SL3180内部集成了高压功率管，导通内阻低至250mΩ，无需外接功率MOSFET即可实现3A的持续输出电流。相比之下，LTC7801作为同步降压控制器，需要外接一对N沟道MOSFET，这不仅增加了BOM元件数量，也对PCB布局提出了更高要求。

SL3180采用ESOP8封装，搭配底部散热焊盘，既便于焊接和布局，又具备良好的散热性能。外围电路极为简洁，只需少量元件即可构建完整的降压电源方案，有效降低了设计难度和生产成本。

更高的耐压裕量

SL3180支持6V至150V的超宽输入电压范围，最高耐压达到150V。这一特性在实际应用中意义重大——工业电网电压波动、汽车电源系统的抛负载瞬态冲击、电动车供电电压的跳变等复杂工况下，更高的耐压裕量意味着更强的抗浪涌能力，减少了前端浪涌抑制电路的设计压力和器件成本，为系统可靠性提供了更充裕的保障。

LTC7801的推荐输入范围为4V至140V，绝对最大值为150V。SL3180在输入耐压方面与LTC7801基本持平，能够直接覆盖48V、60V、72V、96V乃至更高电压的总线系统。

灵活可调，适配多种输出需求

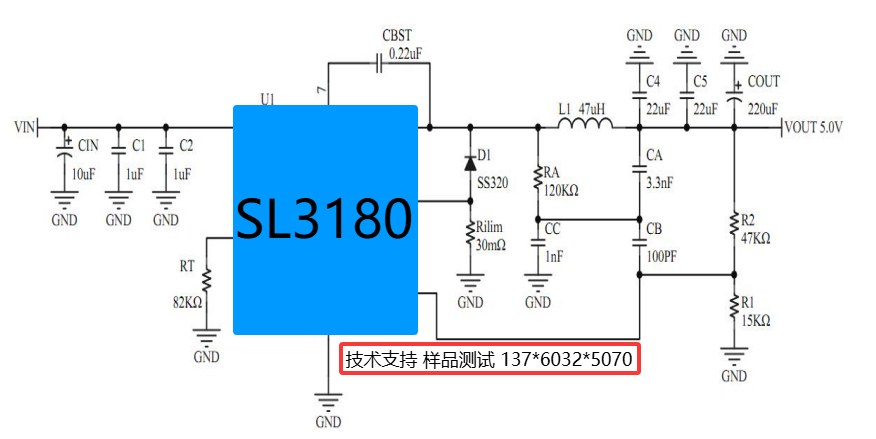

SL3180通过FB引脚外接分压电阻即可设定输出电压，覆盖3.3V、5V、12V等主流恒压输出需求，典型应用无需更换芯片即可适配多种产品型号，为产品系列化开发提供了极大便利。

开关频率方面，SL3180支持通过RT引脚外接电阻在100kHz至1MHz范围内自由调节。工程师可根据EMC认证要求灵活优化频率点，避免额外的屏蔽措施，降低系统合规成本。此外，ILIM引脚支持精确的电流限制设置，进一步提升了设计的可控性。

全面的保护机制，确保系统安全

SL3180内部集成了完整的保护功能矩阵：逐周期限流保护实时监测电感谷值电流，防止过载或短路导致电流失控；欠压锁定保护确保芯片在电源电压不足时安全关断；热关断保护在结温达到160℃时触发，并带有25℃迟滞以避免频繁启停；输出过压保护和过载保护则进一步筑牢系统安全防线。

SL3180还内置了打嗝保护模式——当检测到异常持续64个周期后，转换器停止切换，约65ms后重新软启动，如此循环直至故障消除，有效减轻了异常状态下的发热问题。内置3ms固定软启动功能，EN引脚拉高后输出电压线性爬升，避免了启动瞬间的浪涌电流冲击。

LTC7801同样具备完善的保护功能，包括输入过压闭锁、电源良好监视器等。SL3180与之对标，提供了PG引脚作为开漏输出的电源状态标志，可对外指示输出电压是否处于调节水平内，便于实现下游转换器的启动排序或系统级电源监测。

低功耗与高效率兼备

SL3180在轻载时自动进入跳周期模式，静态电流典型值仅260μA，关断电流低至6μA，在电池供电设备和长期待机场景中具有显著的节能优势。其COT控制架构确保了快速的动态响应能力，配合外部环路补偿功能，工程师可根据具体应用场景优化环路稳定性。

LTC7801以其40μA的低空载静态电流著称，在电池供电系统中表现优异。SL3180在关断电流方面更具优势（6μA vs 10μA），而在工作静态电流方面两者处于相近量级，能够满足绝大多数低功耗应用的需求。

国产替代方案特点：稳定供应与敏捷响应

SL3180作为成熟的国产电源芯片方案，已在高电压功率转换、汽车系统、电池供电系统、电动车车载设备、平衡车、工业电力系统等多个领域得到广泛应用和验证。

相比进口型号，国产芯片在供应链稳定性上具有天然优势——供货周期短，交期可控，且技术支持响应更为及时。在当前的供应链环境下，选择SL3180不仅能够有效降低BOM成本，还能规避进口芯片的长交期和汇率波动风险，为产品的稳定量产提供保障。

典型应用场景

SL3180的超高耐压特性使其在以下领域中具有显著优势：

电动车与车载设备：电动车、电动摩托车、平衡车等通常采用48V、60V、72V甚至更高电压的电池系统。SL3180可直接从电池取电，稳定输出12V、5V或3.3V，为车灯、仪表盘、控制器、定位模块等供电，有效应对电池电压波动和启动瞬间的浪涌冲击。

工业与电力系统：工业现场常使用48V或110V直流总线供电，且电压波动较大。SL3180可从高压总线直接取电，为PLC、工业传感器、电机驱动器、智能电表等提供稳定的低压电源，简化系统架构并提高可靠性。

电池供电设备：在储能系统、电池备份单元等应用中，电池电压会随电量变化而大范围波动。SL3180的宽输入范围确保在电池电压从高到低的整个变化过程中，输出始终保持稳定，保证设备正常运行。

汽车电子：部分商用车或特种车辆采用24V甚至更高电压的电气系统，且存在抛负载等瞬态高压风险。SL3180的150V耐压能够从容应对此类高压冲击，为车载娱乐、ADAS摄像头、T-BOX等设备提供安全可靠的电源。

SL3180以其宽输入电压范围、3A大电流输出能力、灵活的频率调节以及全面的保护机制，为高压电源转换领域提供了一个成熟可靠的国产方案。无论是替代LTC7801进行系统升级，还是在新项目中选型，SL3180都值得工程师重点关注和评估。
