SL1588H降压恒压芯片技术解读：36V高效降压至5V的集成解决方案
随着现代电子设备对电源效率和可靠性的要求日益提高，高性能开关电源管理芯片在系统中的重要性愈发凸显。在这一背景下，森利威尔原厂SL1588H 以其出色的性能参数和高度集成的特点，成为了构建36V输入转5V输出的降压拓扑方案的理想选择。这款36V/2A同步降压IC不仅为工程师提供紧凑、高效的解决方案，其众多内置的高级特性也极大简化了应用设计和保障了系统稳健运行。
1. 核心优势：高度集成，设计更简洁
SL1588H是一款工作频率高达500KHz的同步连续导通模式(CCM)降压型转换器，其最大的亮点在于内置了功率场效应晶体管（MOSFET）。这省略了外置MOS管的需求，极大节约了电路板空间。芯片将高侧和低侧开关集于一体，其导通电阻分别低至120mΩ和80mΩ。较低的导通损耗意味着更高的转换效率，这对输入电压变化范围宽、需要持续供电的应用至关重要，有助于减少发热并提升系统能效。
2. 动态性能优异，简化补偿设计
该芯片采用恒定导通时间控制模式，这一架构带来了卓越的负载瞬态响应。即便输出电流在0A到其最大连续输出电流2A之间快速变化，输出电压也能保持平稳。更关键的是，SL1588H实现了内部补偿的集成。这项功能意味着，设计师无需为了环路稳定而额外计算和配置复杂的RC补偿网络，这不仅简化了外围电路，节省了物料成本，也减少了设计周期和潜在的调试风险，使其应用如文档所言变得“简单方便”。
3. 卓越的轻载性能与负载适应能力
在许多应用中，设备并非一直处于满载状态。SL1588H的设计充分考虑了这一点。凭借其高效的功率传输架构，该芯片在从轻载到满载的整个范围内都能维持高效率，并且在轻负载条件下（例如100mA以下），用户可以通过选择更大感量的电感来进一步提升能效。此外，芯片本身已**集成内部软启动功能**，典型软启动时间为1.5毫秒，可以有效抑制系统上电时输出电压的过冲和浪涌电流，实现对后端负载的平稳、安全的供电。
4. 全面的保护特性，确保系统稳健
为了确保在各种异常工况下的可靠性，SL1588H内置了多重保护功能。这包括输出过压保护、逐周期过流保护和热关断保护。当芯片内部的结温超过预设的安全阈值时，它会自动关闭电路；待温度回落后，再恢复正常工作，有效防止芯片因过热而永久损坏。这种“全面且周全的保护”（如其所言）对于必须在苛刻环境下持续工作的应用，例如**车载影音娱乐系统**，是必不可少的安全保障。
5. 应用设计与电磁兼容考虑

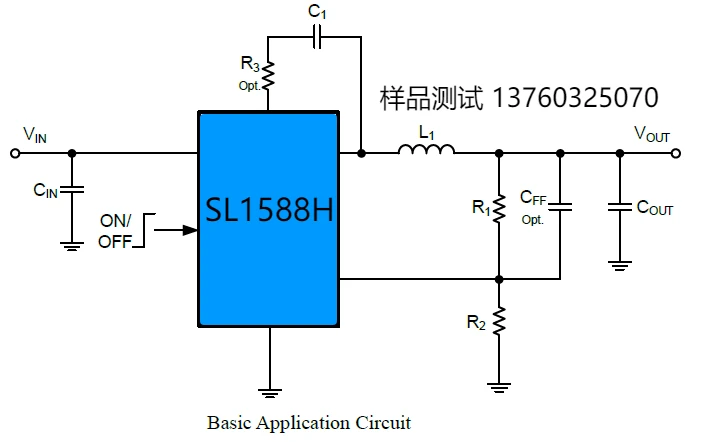

SL1588H支持从4.5V到36V的宽输入电压范围，使其能从容应对汽车启动或工业环境下的电压波动。它能在高达125摄氏度的结温下稳定工作，具备高达98%的占空比，这使得即使输入电压很低时也能维持稳定的输出电压，最大限度地扩展了电池的使用范围。在设计应用电路时，文档提供了详细的元件选型参考表和印刷电路板（PCB）布局指南。推荐的布局建议，例如将输入/输出电容器和电感尽可能靠近IC放置以缩短大电流路径，有助于优化电源完整性并降低电磁干扰（EMI）的生成。
总结
综上所述，森利威尔原厂SL1588H作为一款先进的同步降压稳压IC，以其高度集成、动态性能好、能效高、保护功能齐全的综合优势，为需要将高压电源转换为稳定、高效低压供电的设计提供了出色的核心器件。它显著降低了电源设计的复杂度和物料成本，帮助工程师快速构建出既高效又可靠的电源系统，非常适合应用于汽车充电器、网络通信设备、工业控制等对电源体积、效率和鲁棒性有较高要求的领域。
