CX78GD024E典型应用,45W双C氮化镓快充方案参考设计解析

8小时前
125
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

双口充电器是目前主流的充电器规格,氮化镓加持下,小巧的体积,支持两台设备同时快充,对于双机党十分友好。诚芯微科技推出了一款迷你双口氮化镓快充参考设计,支持45W快充输出,单口均支持45W输出,可为笔记本电脑充电,双口输出支持5V3A/功率自动分配,可全面覆盖笔记本、手机、平板等多类设备快充需求。

参数如下:

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V2.25A、3.3-11V3A ;3.3-21V2.15A

输出总功率:45W Max

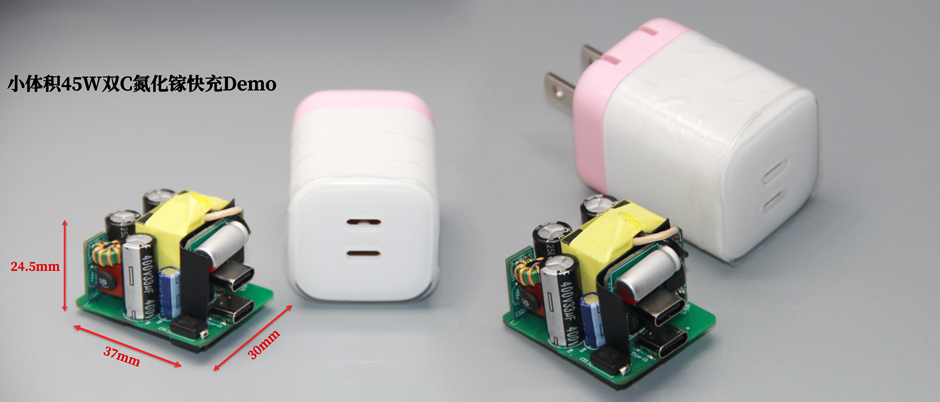

测得PCBA模块长度约为37mm、宽度为30mm、高度为25mm

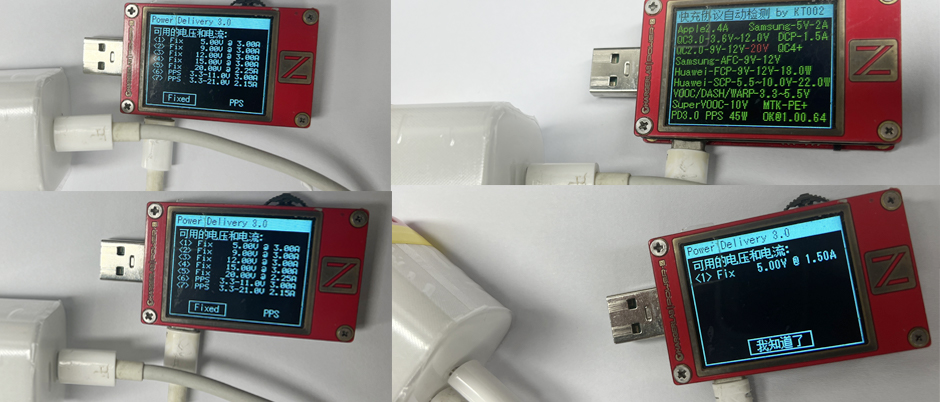

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS等快充协议。

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V2.35A五组固定电压档位,以及3.3-11V4.05A一组PPS电压档位。

测得USB-C2口兼容协议和C1口的一样,PDO报文也完全相同,即两个C口单口输出性能一样,支持功率盲插。

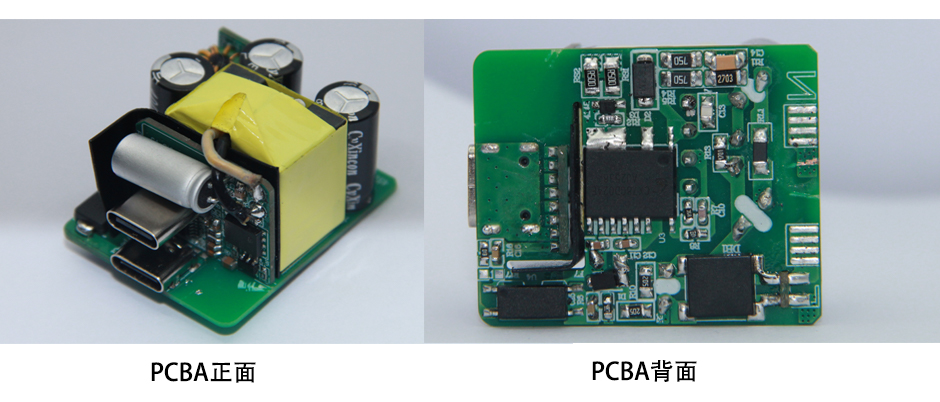

诚芯微45W双C氮化镓快充方案参考设计模块整体很小巧,采用大板+协议小板焊接组成,从PCBA正面看,输入端设有共模电感保险丝、NTC、三颗高压电解电容工字电感变压器、一颗电解电容、Y电容;麦拉片前面是协议小板,板上焊接有电解电容、协议芯片同步整流芯片、同步整流MOS管及双USB-C母座等器件排布紧凑。从PCBA正面看,主板上焊接有合封氮化镓主控芯片CX78GD024E,贴片光耦整流桥二极管等元件。

极致小体积45W双C氮化镓快充方案参考设计选用CX78GD024E合封氮化镓芯片,CX78GD024E是一款内置D-GaN的准谐振反激电源转换芯片,应用于68W内高性能、低待机功率、低成本、高效率的隔离型反激式开关电源。CX78GD024E内部集成了氮化镓开关管(GaN HEMT)和高性能准谐振控制器。这种“合封”设计极大简化了初级侧电路,减少了外围元件数量,是实现充电器小型化、轻量化的关键。

同步整流控制器采用CX7601,CX7601是一颗由诚芯微推出的高性能同步整流控制器芯片,采用SOT23-6封装,专为开关电源和快充应用设计。‌CX7601在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。

搭配协议芯片,协议芯片负责识别设备快充需求、调节双口输出电压,同时实现全协议兼容与功率盲插功能。

诚芯微45W双C氮化镓快充方案参考设计精准契合当前充电器市场“迷你化、多口化、高效化”的主流需求,更是为充电器工厂量身打造的高适配氮化镓快充选型方案。由高度集成CX78GD024E氮化镓合封芯片+同步CX7601+协议芯片组合而成。使其在紧凑体积内实现了高效、小体积双C口输出快充体验。该方案的核心优势体现在其简洁高效的电路架构及广泛的协议兼容性。这套45W快充方案已推出单C/双C/A+C三款共板、共模设计更是极大简化了FAE方案开发流程,降低贴片生产难度,帮助工厂缩短研发周期、控制生产成本,快速抢占双口快充主流市场。支持功率盲插,双口同时输出时5V3A/(可根据客户需求实现智能分配功率),可轻松满足笔记本、手机、平板等多种智能设备的快充需求。

详情请咨询官方客服:19129316405,诚芯微科技官网:www.cxwic.com
