国产高耐压降压恒压芯片SL3038技术解析：150V输入实现12V/5V高效转换
一、产品概述
SL3038是一款专为宽电压环境设计的降压型DC-DC控制器，其核心优势在于150V以上的超高输入耐压能力。该芯片支持恒压与恒流双模式输出，可直接实现150V至12V或5V的电压转换，并具备5A持续输出电流能力，适用于工业级高降压比场景。
二、核心技术特性
宽输入电压范围
芯片可在8V至150V的宽电压范围内稳定工作，轻松应对高压波动环境。
高效能转换
采用固定频率PWM控制技术，典型开关频率达140KHz。在轻载时自动调节开关频率，实现高达96%的转换效率，显著降低系统功耗。
多重保护机制
过温保护系统，避免芯片过热损坏
输出短路及限流保护，提升系统可靠性
三、典型应用场景
车载电力系统：兼容电动车、卡车等12V/24V电池组降压需求
工业电源：为高压设备提供稳定的5V或12V二级电源
移动设备充电、恒压源等大电流供电场景
四、性能优势详解
低纹波输出
通过优化控制算法和外部电感配合，输出纹波显著低于常规方案，满足精密设备供电需求。
动态响应特性
在负载剧烈变化时仍保持稳定的输出电压，母线电压调整率与负载调整率表现优异。
简化设计
集成驱动电路和补偿网络，仅需少量外部元件即可构建完整降压方案，加速产品开发周期。

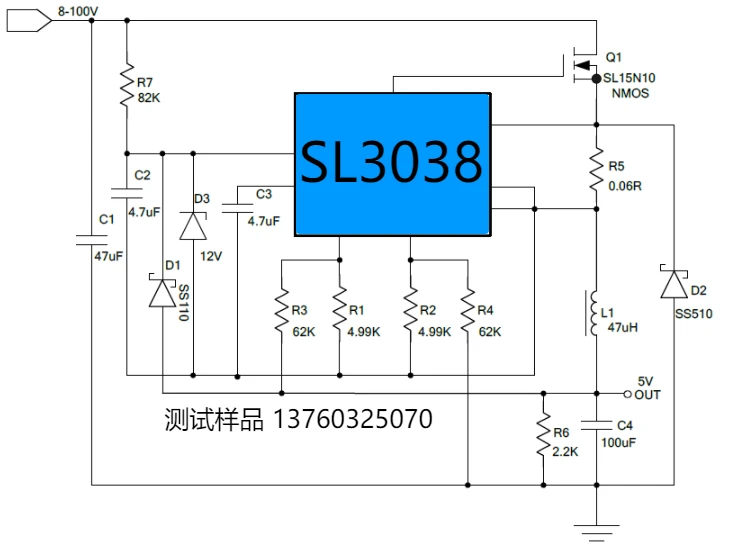

五、技术实现要点
通过反馈引脚配置可实现4.2V至30V的灵活输出电压
外置MOS管设计便于根据电流需求灵活选型
电感取值推荐33-100μH区间，平衡效率与体积需求
这款高耐压控制器通过创新的架构设计，在保持高性能的同时大幅降低系统复杂度，为高压输入、大电流输出场景提供了国产化优质解决方案。其出色的温度适应性和保护功能，确保在恶劣环境下仍能长期稳定运行
