【瑞萨电子】带 DRP 的高速图像处理模块_电路方案

随着图像识别技术在工业自动化和消费电子等领域越来越普遍，对能够有效处理复杂图像识别任务的高性能处理器的需求也越来越大。图像处理系统通常很难在速度、功耗和管理多种算法的能力之间取得平衡，尤其是在需要实时处理的应用中。

该设计采用瑞萨电子的 RZ/A2M MPU，通过其动态可重构处理器（DRP）功能来应对这些挑战，该功能可加速图像处理任务，同时最大限度地减少 CPU 的工作负载。这实现了实时图像处理，减少了对额外硬件的需求，降低了总体功耗。

系统优势：

MPU 中采用的 DRP 技术通过对图像进行预处理，大大缩短了处理时间，减少了 CPU 的工作量，降低了整体功耗，是图像处理加速任务的理想选择。
紧凑的电源和定时产品减少了整个系统占用空间，从而实现了节省空间的设计。

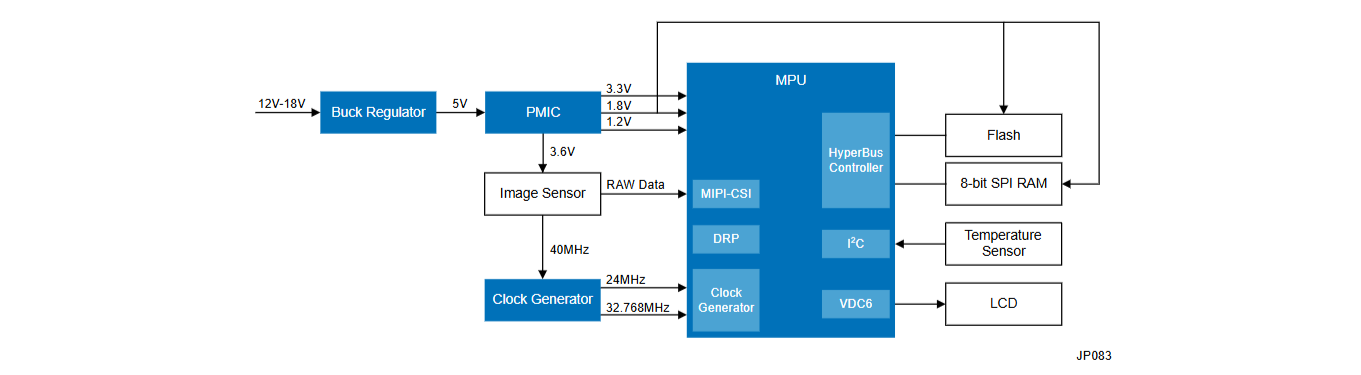

方框图信息：Buck Regulator

产品

ISL85005

4.5V 至 18V 输入 5A 高效率同步降压稳压器

方框图信息：PMIC

产品

ISL9307

3MHz 双 1500mA 降压转换器和双低输入 LDO

方框图信息：Clock Generator

产品

时钟生成

5X35023

VersaClock 3S Programmable Clock Generator with Integrated Crystal

方框图信息：MPU

产品

RZ 32 位和 64 位 MPU

RZ/A2M

带有动态可配置处理器 (DRP) 技术，基于嵌入式人工智能的高速图像处理的微处理器

方框图信息：MPU

RZ 32 位和 64 位 MPU

RZ/A2M-EVKIT

RZ/A2M评估套件

【瑞萨电子】带 DRP 的高速图像处理模块
