【瑞萨电子】并网太阳能微型逆变器解决方案_电路方案

基于可再生能源的太阳能微型逆变器系统越来越受到消费者的欢迎。每个系统单元仅以数十伏的直流电压运行，并联连接，从而最大限度地减少了潜在的安全隐患。瑞萨电子提供高性能MCU以及所有其他关键电源和模拟器件。

系统优势：

240MHz MCU采用高分辨率PWM，实现DC/DC和DC/AC转换的高精度控制。
MOSFET和驱动器确保了功率器件的高效运行。
光耦合隔离放大器可保护低压设备免受高压设备造成的损坏。

太阳能系统能源存储

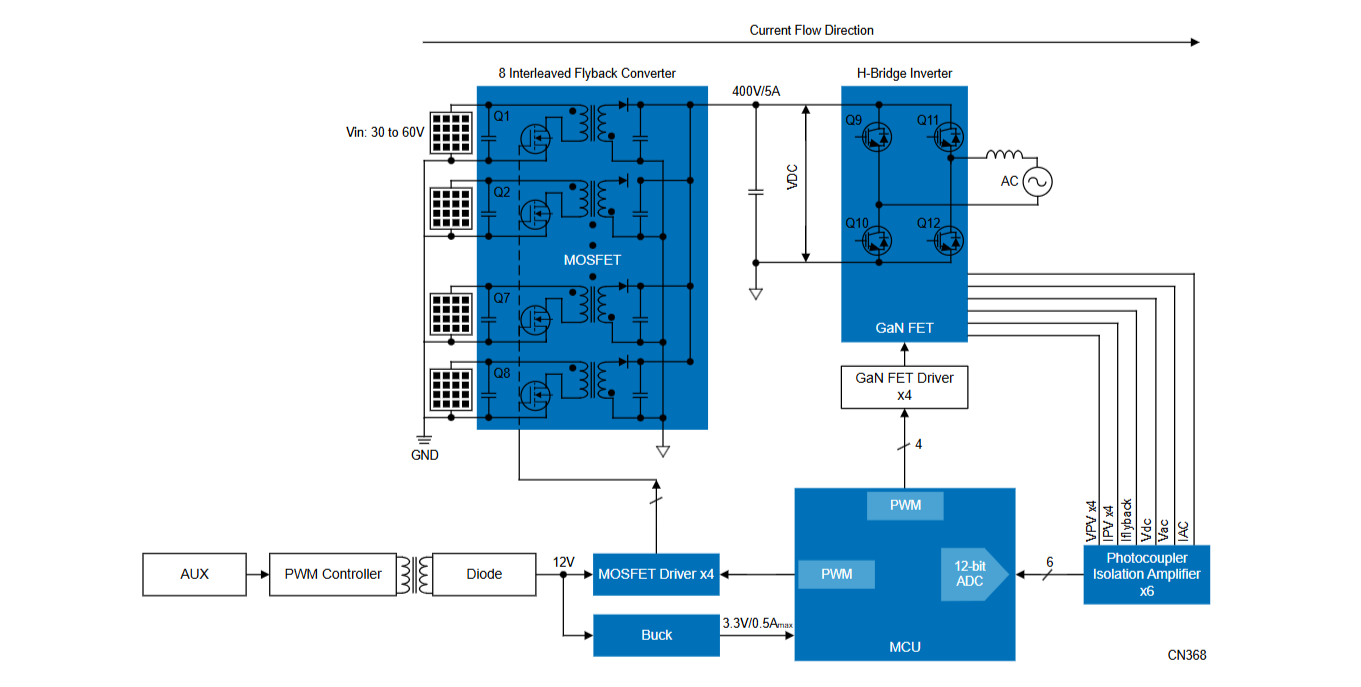

方框图信息：MOSFET

产品

功率 MOSFET

RJK1002DPP-A0

Nch Power MOSFET 100V 70A 7.6mohm TO-220F

方框图信息：GaN FET

产品

GaN 功率分立器件

TP65H150BG4JSG

采用 PQFN56 封装的 650V 150mΩ SuperGaN FET

方框图信息：Photocoupler Isolation Amplifier

产品

PS8352AL2

Analog Output Type Optical Coupled Isolation Amplifier

方框图信息：MCU

产品

RA Arm Cortex-M MCU

RA6T2

240MHz Arm Cortex-M33 TrustZone，适用于电机控制的高实时引擎

方框图信息：MOSFET Driver

产品

低侧 FET 驱动器

ISL89163

High Speed, Dual Channel, 6A, Power MOSFET Driver with Enable Inputs

方框图信息：Buck

产品

RAA211230

24V 3A 同步降压稳压器，具有电流模式 COT
