交流伺服电机电磁干扰溯源与全链路EMC防护方案

在工业4.0的智能工厂里，一条价值千万的半导体封装产线突然停摆，良率骤降。工程师排查数日，却发现“真凶”竟是产线核心动力单元——交流伺服电机。

随着半导体制程迈入1nm节点，静电敏感度呈指数级上升。传统交流伺服电机运行中产生的微小电磁脉冲，如今已足以击穿芯片、导致PLC跑飞。如何在动力与精密之间筑起电磁“防火墙”？上海雷卯电子基于十六年EMC防护经验，为您深度拆解交流伺服电机干扰的物理本质，并提供符合IEC国际标准的全链路防护“金盾”方案。

一、溯源：伺服电机干扰从何而来？

要解决干扰，首先要“抓到”干扰源。上海雷卯EMC小哥依托高精度示波器与探头，对伺服系统全工况进行了实测。不同于传统认知，交流伺服电机的干扰并非单一来源，而是分为“静态寄生”与“动态爆发”两种形态。

1.干扰形态实测对比表

2. 物理机理深度拆解：轴承为何是“隐形高压开关”？

通过实测波形与法拉第电磁感应定律分析，我们发现了一个隐蔽的物理过程：

·Step 1：磁场激发定子线圈的交变电流在电机腔体内产生变化的磁场，从而在内壁感应出电动势。

·Step 2：电压悬空（关键点）电机高速运转时，轴承滚珠与内外圈之间会形成油膜，导致“瞬时悬浮”。此时，感应电动势无法通过轴承泄放，全部集中在微小的空气间隙上。

·Step 3：击穿放电当电压超过空气击穿阈值，瞬间火花放电，产生极具破坏力的40MHz~80MHz高频电磁脉冲。

雷卯技术洞察：如果轴承始终保持金属接触，干扰仅在内部循环；但现实中油膜导致的“悬浮”不可避免。因此，主动泄放轴承电位是解决高频干扰的关键！

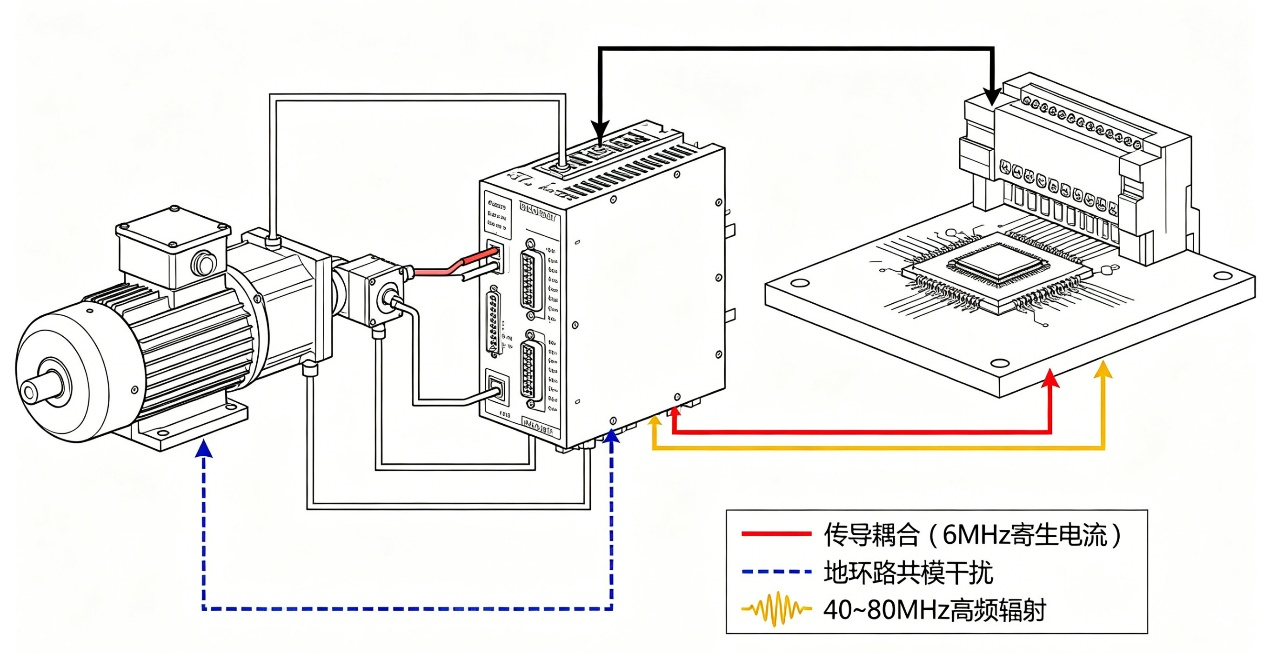

二、 传播路径：干扰如何毁掉产线？



交流伺服电机产生的干扰通过三条路径构建了立体攻击网络：

1.传导耦合（走电线）：6MHz寄生电流通过U/V/W动力线传导，再经由传动丝杆、机架传导至工作台，直接攻击产品载台上的芯片。

2.地环路传导（走地线）：干扰窜入公共地，导致地电位抬升，引发“共模干扰”，让所有接地设备“集体中招”。

3.辐射耦合（走空气）：40~80MHz高频脉冲以电磁波形式辐射，干扰RS485通信、编码器信号，导致数据丢包。

三、雷卯全链路EMC防护解决方案

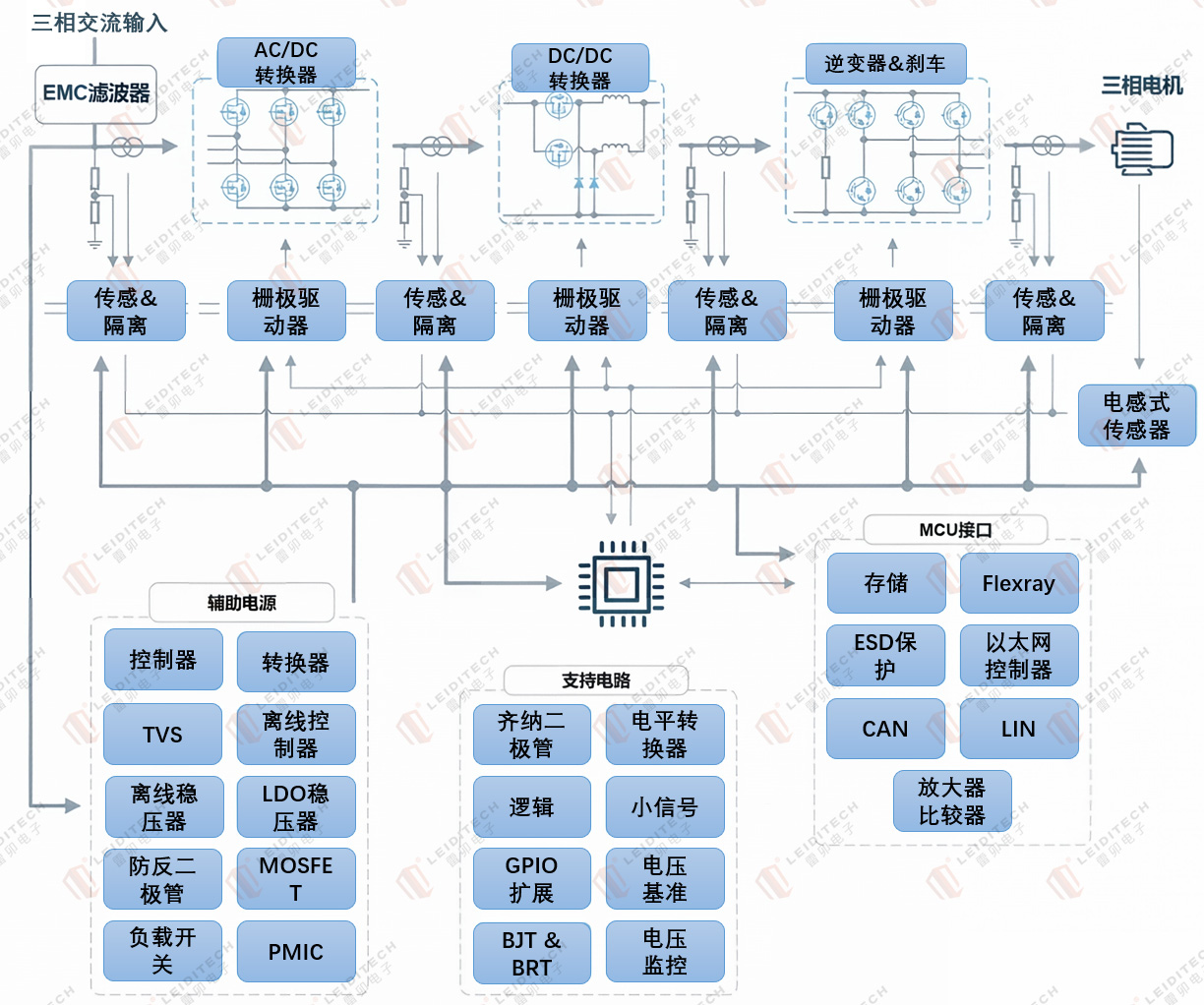

针对上述机理，雷卯电子提出“源头抑制-路径阻断-终端防护”三位一体的综合治理方案，确保设备一次性通过CE/FCC认证。

1. 源头抑制：斩草除根

·策略A：动力端滤波（治标）

在驱动器输出端部署雷卯TVS二极管 + 共模电感 + X/Y电容。此举可平滑PWM边沿，抑制0~6MHz寄生电流，削弱定子磁场波动。

·策略B：轴承电位主动钳位（治本）

这是雷卯方案的核心亮点。在电机轴承与机壳之间并联雷卯SMF系列超低结电容TVS。

效果：响应时间<1ns，将轴承间隙的感应电动势瞬间泄放至地，避免电压累积击穿。从物理层面杜绝40~80MHz高频脉冲的产生。



2. 路径阻断：筑起铜墙铁壁

·线缆EMI吸收：在动力线、编码器线两端加装雷卯FB系列高磁导率铁氧体磁珠。针对40~80MHz频段提供高阻抗，将线缆变成“电阻性”负载，吸收干扰能量，防止线缆成为“发射天线”。

·接口专项防护：针对不同信号接口，雷卯提供“定制化”防护套餐：RS485、模拟量接口、Flexray、以太网、CAN、LIN

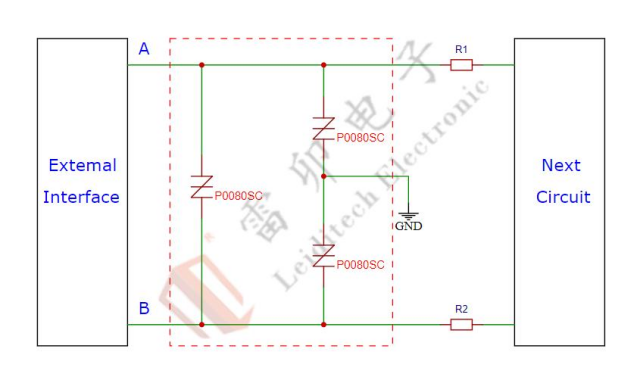

①RS485通信接口静电浪涌防护方案：雷卯采用低残压的TSS半导体放电管 P0080SC，有效保护RS422 RS485芯片，TSS反应时间为ns级，既可防浪涌，又可防静电，且保证信号完整性.满足IEC61000-4-2，静电等级4，接触放电8kV，空气放电15kV； IEC61000-4-5 浪涌10/700μs，40Ω，6KV。

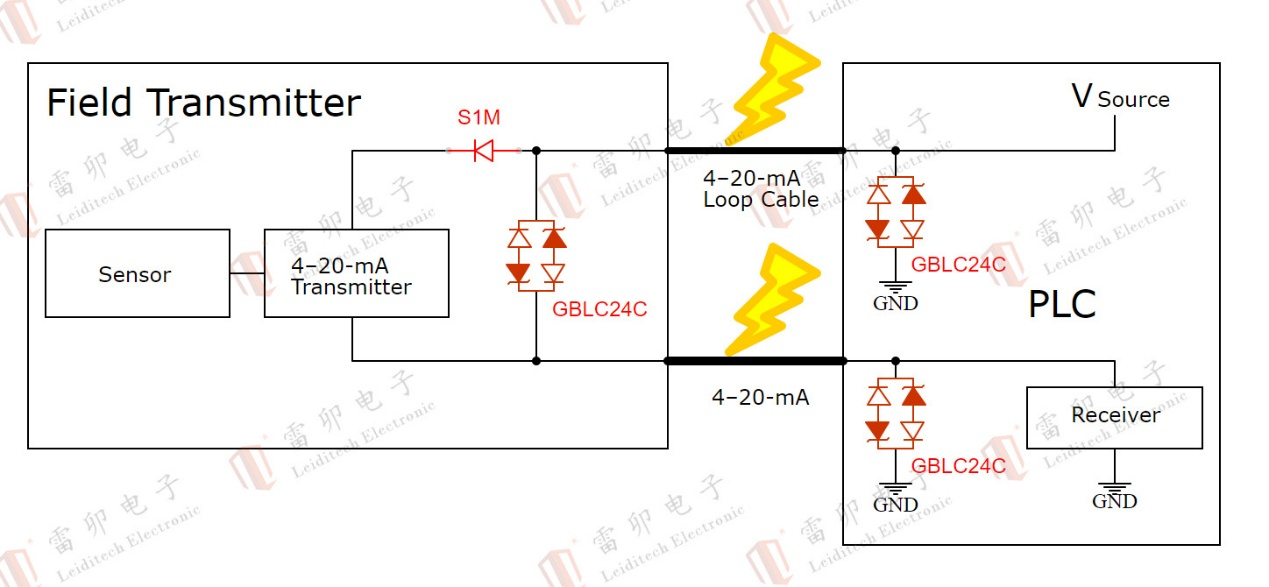

② 4-20mA模拟量24V传感器接口：雷卯采用GBLC24C、S1M组合防护，适配24V工业供电，大电流泄放能力，稳定模拟信号，杜绝干扰漂移，更有针对36V的传感器接口防护器件；

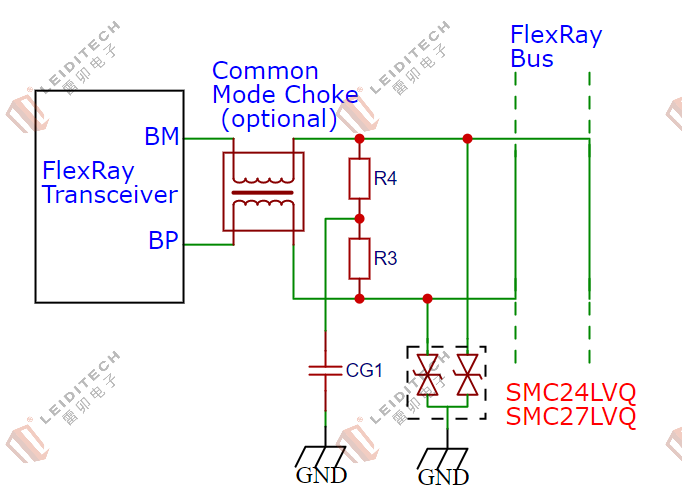

③ FlexRay接口：FlexRay可以支持各种拓扑结构，实现CAN总线20倍的网络带宽（20Mbit/S），雷卯提供多种防护方案，如采用低结电容的SMC27LVQ，来应对可能出现的静电损坏或者其他瞬态电压其中包括小能量的8/20 μS浪涌电流。

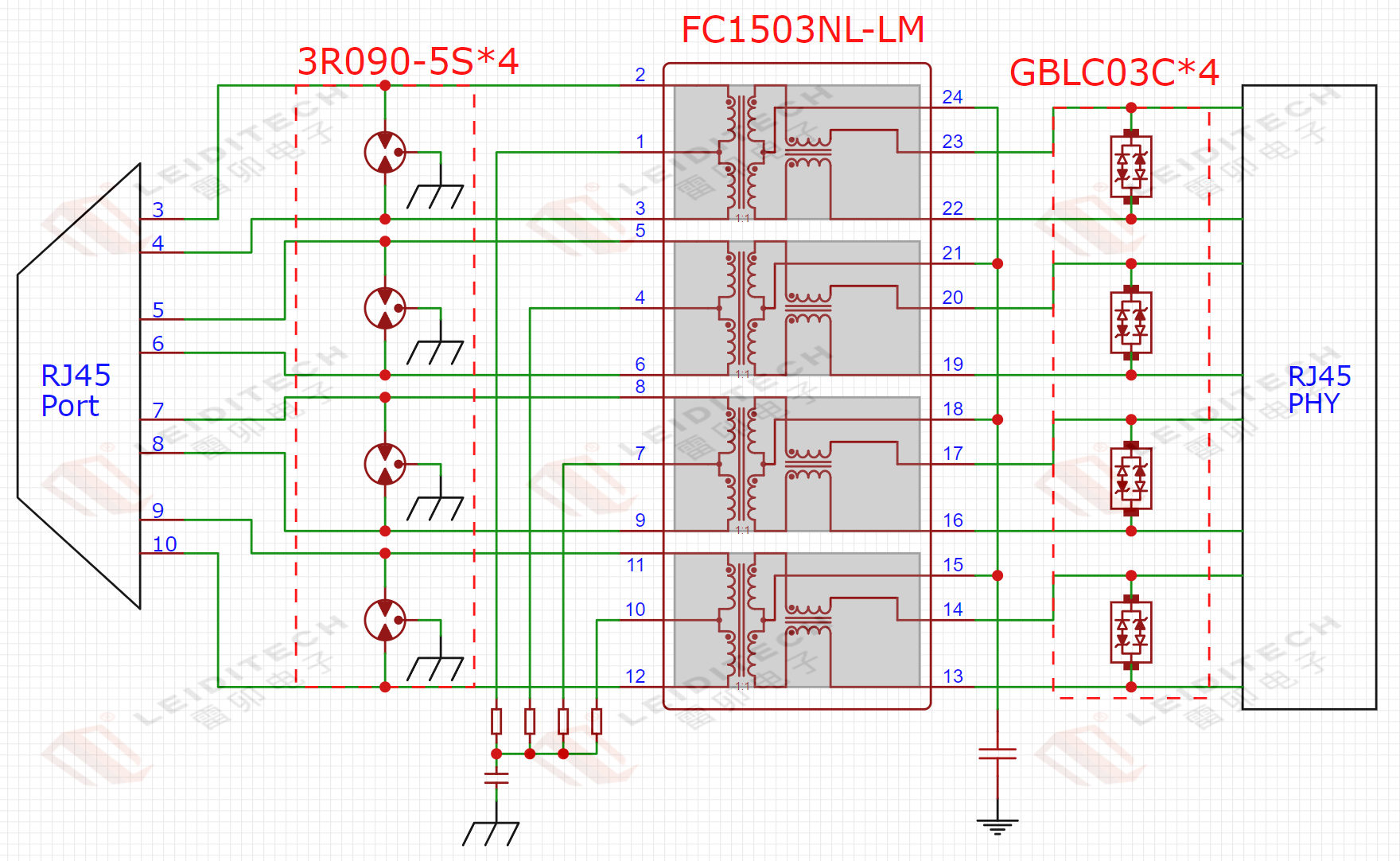

④千兆以太网静电浪涌防护

雷卯采用二级防护设计，工作稳定可靠，有效保障信号在高温条件下的完整性。符合IEC61000-4-2标准，等级4，支持接触放电与空气放电均为±30kV；同时满足IEC61000-4-5标准，10/700μs波形，40Ω阻抗，6kV电压，正负各5次测试，高温环境下信号传输稳定，无丢包现象。室内环境可精简掉GDT，只防护基础静电浪涌。



雷卯电子核心器件选型速查表
应用位置	型号	类型	封装	主要参数
AC 220V电源保护	14D471K	MOV	14D	470V,双向，4500A
AC 220V电源保护	20D471K	MOV	20D	470V,双向，6500A
AC 220V电源保护	25D471K	MOV	25D	470V,双向，15000A
AC 220V电源保护	2R600-8L	GDT	2R 8mm	600V,双向，10KA
DC 24V电源	SMBJ26CA	TVS	SMB	26V,双向，600W
RS232 接口	SMC12	ESD	SOT-23	12V,双向，15A
RS485 接口	SM712	ESD	SOT-23	7/12V，双向，45pF，17A
RS485 接口	P0080SC	TSS	SMB	6V,100pF,6kV
千兆网静电保护	GBLC03C	ESD	SOD-323	3.3V,双向，30A
4-20mA传感器	GBLC24C	ESD	SOD-323	24V,双向，1pF，8A
4-20mA 传感器	S1M	整流	SMA	1000V,1A
Flexray	SMC27LVQ	ESD	SOT-23	27V,双向，5pF，3.5A
Flexray	SMC24LVQ	ESD	SOT-23	24V，双向，5pF，4A

交流伺服电机的电磁干扰是智能制造时代隐蔽的“定时炸弹”。上海雷卯电子不仅提供Leiditech全系列ESD、TVS、GDT等工业级防护器件，更提供基于十六年实战经验的系统级EMC设计咨询。从干扰溯源到波形实测，从器件选型到认证通过，雷卯电子愿做您最坚实的电磁安全后盾，为中国高端制造业的升级保驾护航。
