汽车 - 电池管理系统验证方案
方案概述

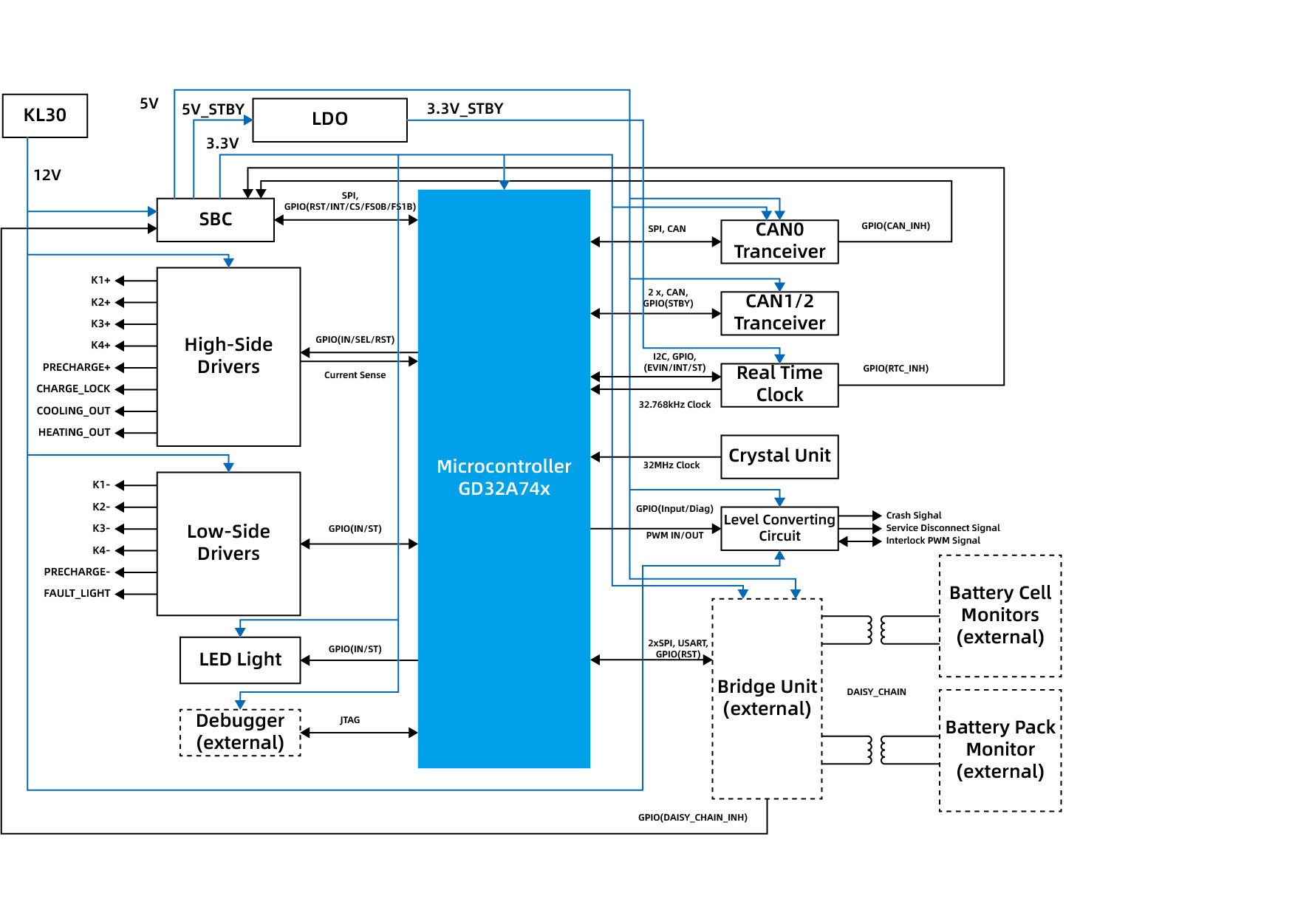

兆易创新电池管理系统验证方案基于GD32A74x系列MCU，该系列MCU符合ASIL-D功能安全标准以及Evita-Full + SM2/3/4的信息安全标准。方案支持9V-24V宽电压输入，使用ASIL-D安全等级的SBC为MCU与板载外设芯片供电及外部看门狗，通过SPI总线(菊花链)与主控MCU通讯，支持睡眠唤醒与故障检测以满足对于电池管理的功能安全需求。方案提供桥接芯片的标准接口，通过桥接芯片与AFE芯片相连接并对电芯的状态进行采样与监测，4路菊花链设计提供优秀的可拓展性，兼容国内外厂家方案。支持高压绝缘检测、维护开关（Maintenance Switch）、高压互锁以及电池压力检测。搭载了国产的高边驱动和低边驱动芯片，可以支持最多4路高边驱动与8路低边驱动。提供了两路直流电机控制，用于冷却风扇与充电枪电控锁的控制。提供最多3路CAN/CAN-FD连接，满足与车内其他模块的通讯需求，并可通过IO口将BMS检测的报错信息发送给车辆仪表。
方案优势
3路CAN-FD与1路以太网的通讯接口 4路菊花链拓扑接口 5路带有PWM节能与电流检测的接触器驱动 电池冷却与加热阀的双重过流保护 兼容800V方案 支持网络安全的设计 支持系统ASIL-D的设计 国产芯片使用率高
