基于兆易创新GD32的双向储能逆变器解决方案

工业 - 双向储能逆变器

方案概述
双向储能逆变器近年来，随着户外电力和应急备用电源需求的激增，便携式储能电源正迅速成为市场新宠。这一趋势得益于双向储能逆变器的创新应用，它能够把来自电网可再生能源的交流电转换为电池存储的直流电，同时也能将电池中的直流电转换回交流电以供各类电器使用，有效提升能源的利用率和使用的便捷性。

兆易创新基于GD32E50x系列MCU的双向储能逆变器方案，能够实现离网放电和并网充电功能。

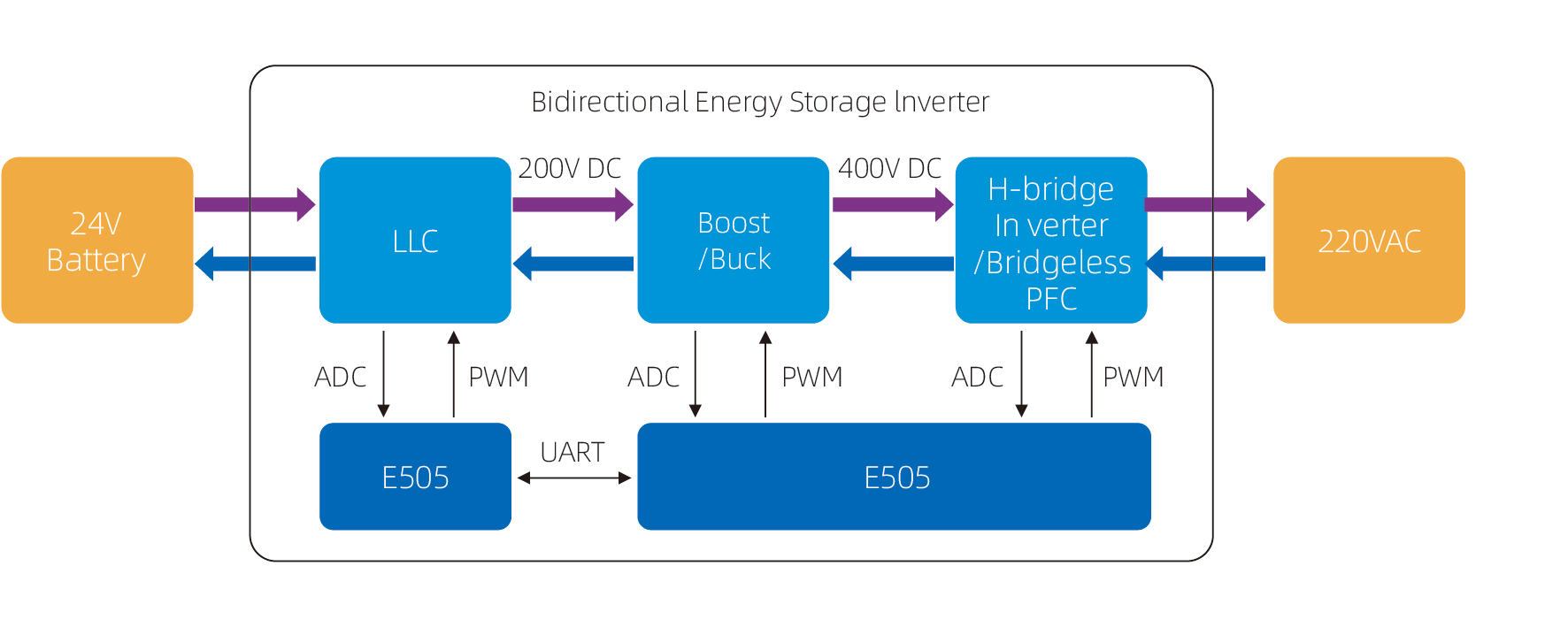

方案通过两颗GD32E50x 系列MCU控制三级架构（LLC + Buck/Boost + 逆变/PFC），确保了系统的高效性和稳定性。其LLC的开关频率为100kHz，Boost/Buck和逆变/PFC部分的开关频率均为20kHz；

内部比较器实现了过流和过压保护，减少了对外部硬件电路的依赖，简化了系统设计；

采用的ADC倍频采样技术能够实现更精确的平均电流控制，其过压、过流和过温保护机制则确保了系统在各种工作条件下的安全运行。

该方案可适用于户外露营、航拍摄影、移动办公、应急充电、应急救灾、医疗抢险等多种便携式储能电源的应用场景。

方案特点

全桥LLC + Boost + H桥逆变拓扑

输入20~27.2V电池电压，输出220VAC，最大功率1kW 整机峰值效率90.25%；

满载THDv < 2.01%

标准无桥PFC + Buck + 全桥LLC拓扑

输入220VAC，输出CC/CV充电，最大功率500W 整机峰值效率90.12%；

最大PF值0.973
