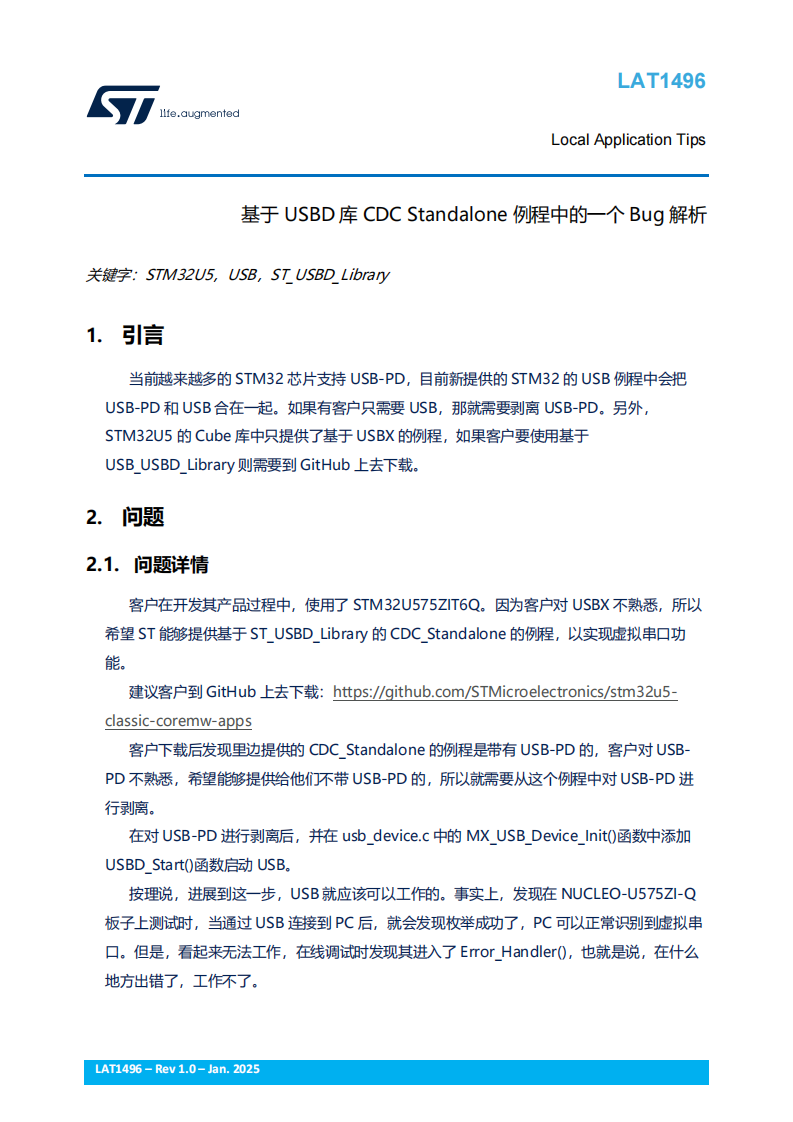

1、引言
当前越来越多的 STM32 芯片支持 USB-PD，目前新提供的 STM32 的 USB 例程中会把USB-PD 和 USB 合在一起。如果有客户只需要 USB，那就需要剥离 USB-PD。另外，STM32U5 的 Cube 库中只提供了基于 USBX 的例程，如果客户要使用基于USB_USBD_Library 则需要到 GitHub 上去下载。
2、问题
2.1. 问题详情
客户在开发其产品过程中，使用了 STM32U575ZIT6Q。因为客户对 USBX 不熟悉，所以希望 ST 能够提供基于 ST_USBD_Library 的 CDC_Standalone 的例程，以实现虚拟串口功能。
建议客户到 GitHub 上去下载：https://github.com/STMicroelectronics/stm32u5-classic-coremw-apps
客户下载后发现里边提供的 CDC_Standalone 的例程是带有 USB-PD 的，客户对 USBPD 不熟悉，希望能够提供给他们不带 USB-PD 的，所以就需要从这个例程中对 USB-PD 进行剥离。
在对 USB-PD 进行剥离后，并在 usb_device.c 中的 MX_USB_Device_Init()函数中添加USBD_Start()函数启动 USB。
按理说，进展到这一步，USB 就应该可以工作的。事实上，发现在 NUCLEO-U575ZI-Q板子上测试时，当通过 USB 连接到 PC 后，就会发现枚举成功了，PC 可以正常识别到虚拟串口。但是，看起来无法工作，在线调试时发现其进入了 Error_Handler()，也就是说，在什么地方出错了，工作不了。
2.2. 问题分析

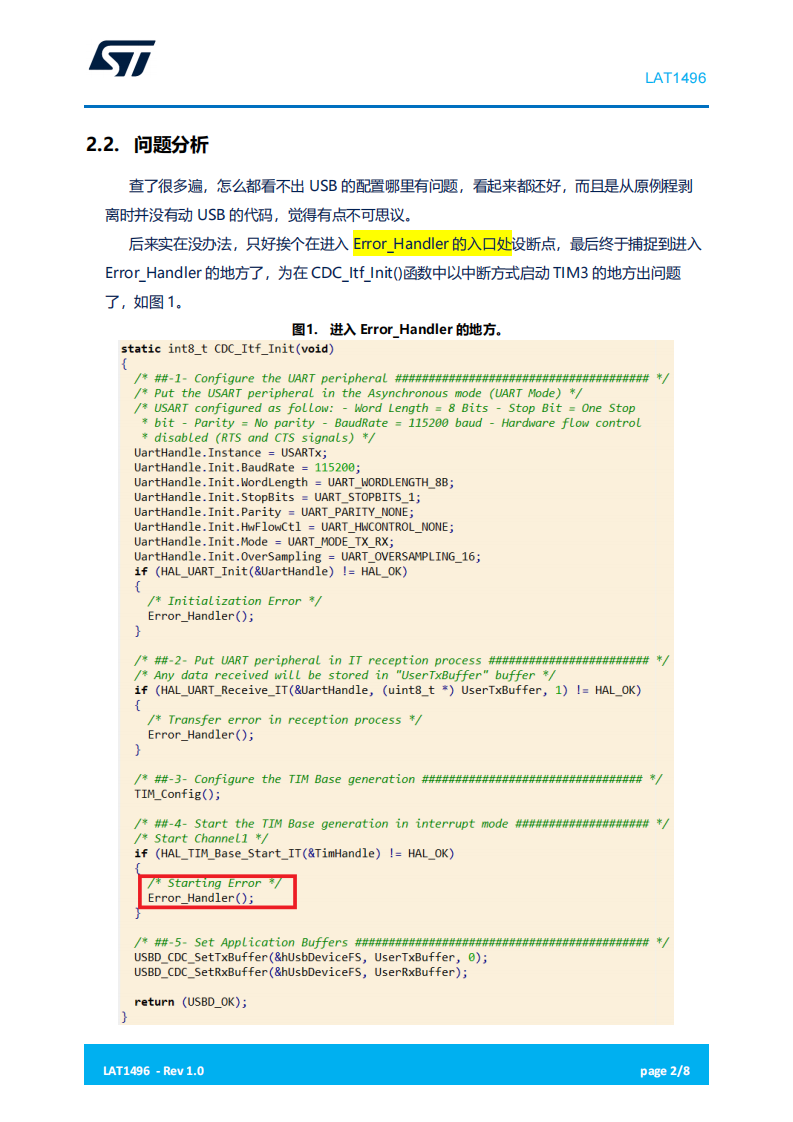

查了很多遍，怎么都看不出 USB 的配置哪里有问题，看起来都还好，而且是从原例程剥离时并没有动 USB 的代码，觉得有点不可思议。后来实在没办法，只好挨个在进入 Error_Handler 的入口处设断点，最后终于捕捉到进入Error_Handler 的地方了，为在 CDC_Itf_Init()函数中以中断方式启动 TIM3 的地方出问题了。

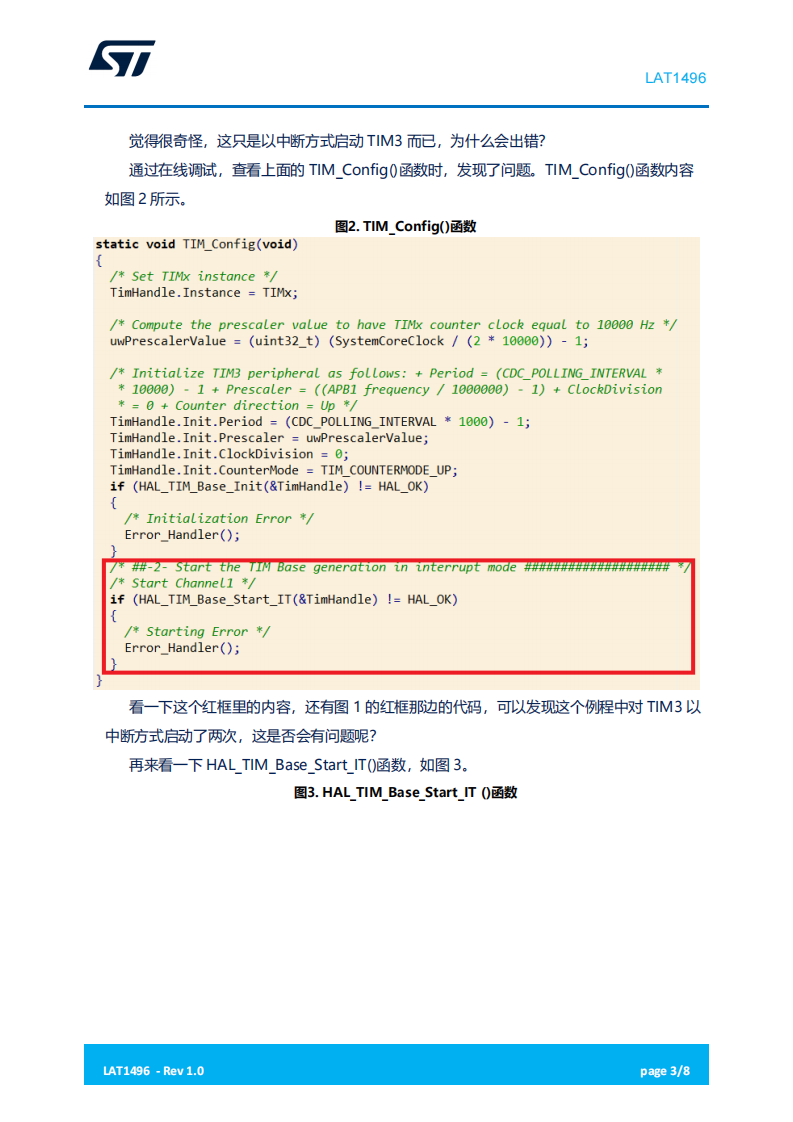

觉得很奇怪，这只是以中断方式启动 TIM3 而已，为什么会出错？通过在线调试，查看上面的 TIM_Config()函数时，发现了问题。TIM_Config()函数内容。
2.3. 解决方法
问题找到了后，解决方法也很简单，就是把 TIM_Config()函数中的调用HAL_TIM_Base_Start_IT()的语句去掉，避免重复调用就可以了。
3、原代码为什么能运行？
细心的朋友们可能就想到了一个问题：你说原代码中就有这个 Bug，那为什么原代码运行得好好的？
这个问题很好，主要是因为在进行 USB-PD 剥离后在编译时编译器提示 Error_Handler()重复声明了，在 IAR 中只是警告，在 Keil 中就直接是错误了。
4、小结
使用 GitHub 上的 https://github.com/STMicroelectronics/stm32u5-classic-coremwapps 软件包进行基于 USB_USBD_Library 的 STM32U5 的 CDC_Standalone 进行开发的时候，需要注意到此 Bug。如果在开发过程中，遇到 Error_Handler()，可以看看是否这里没有修改。
