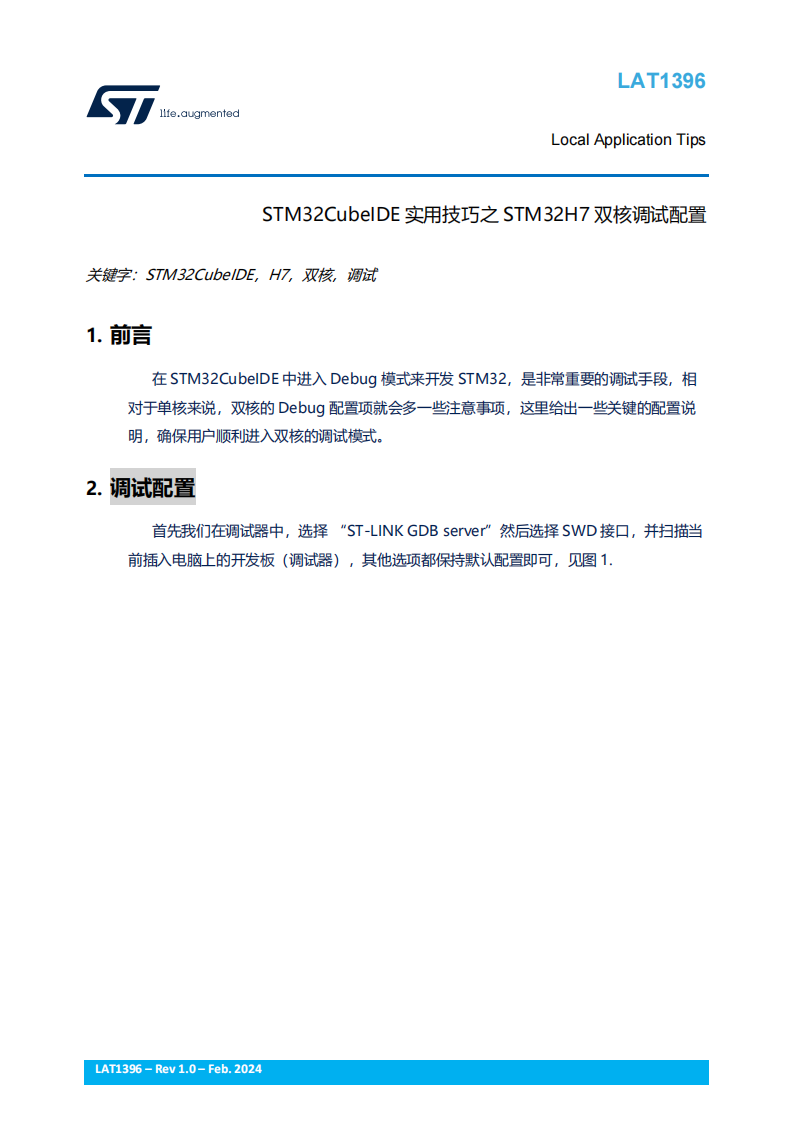

LAT1396 STM32CubeIDE实用技巧之STM32H7双核调试的配置

前言

在 STM32CubeIDE 中进入 Debug 模式来开发 STM32，是非常重要的调试手段，相对于单核来说，双核的 Debug 配置项就会多一些注意事项，这里给出一些关键的配置说明，确保用户顺利进入双核的调试模式。

调试配置

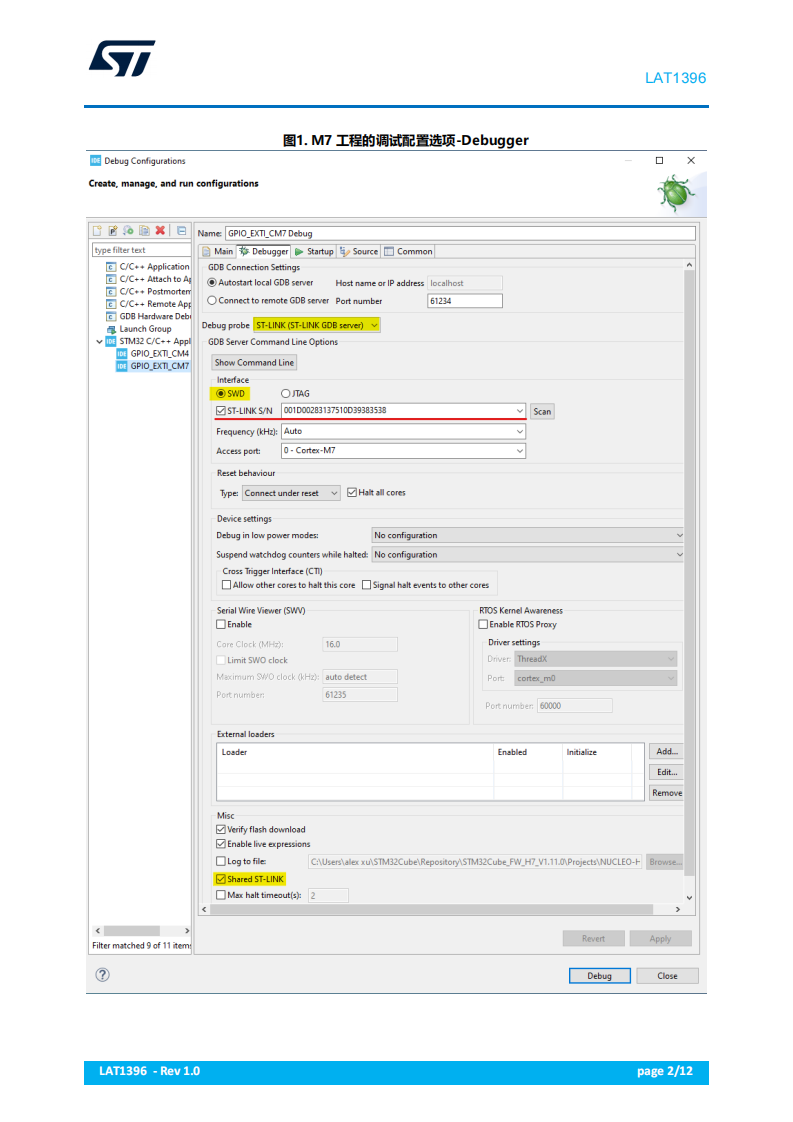

首先我们在调试器中，选择 “ST-LINK GDB server”然后选择 SWD 接口，并扫描当前插入电脑上的开发板（调试器），其他选项都保持默认配置即可。

进入调试界面

通过上述的配置，我们就可以在调试的快捷按钮下方，看到刚才配置的启动选项了，通过点击这里就可以快速进入双核的调试界面。

注意事项

在使用时，大家遇到的最多的问题就是以下几点：

1. ST-LINK 要选择为 Share 属性；

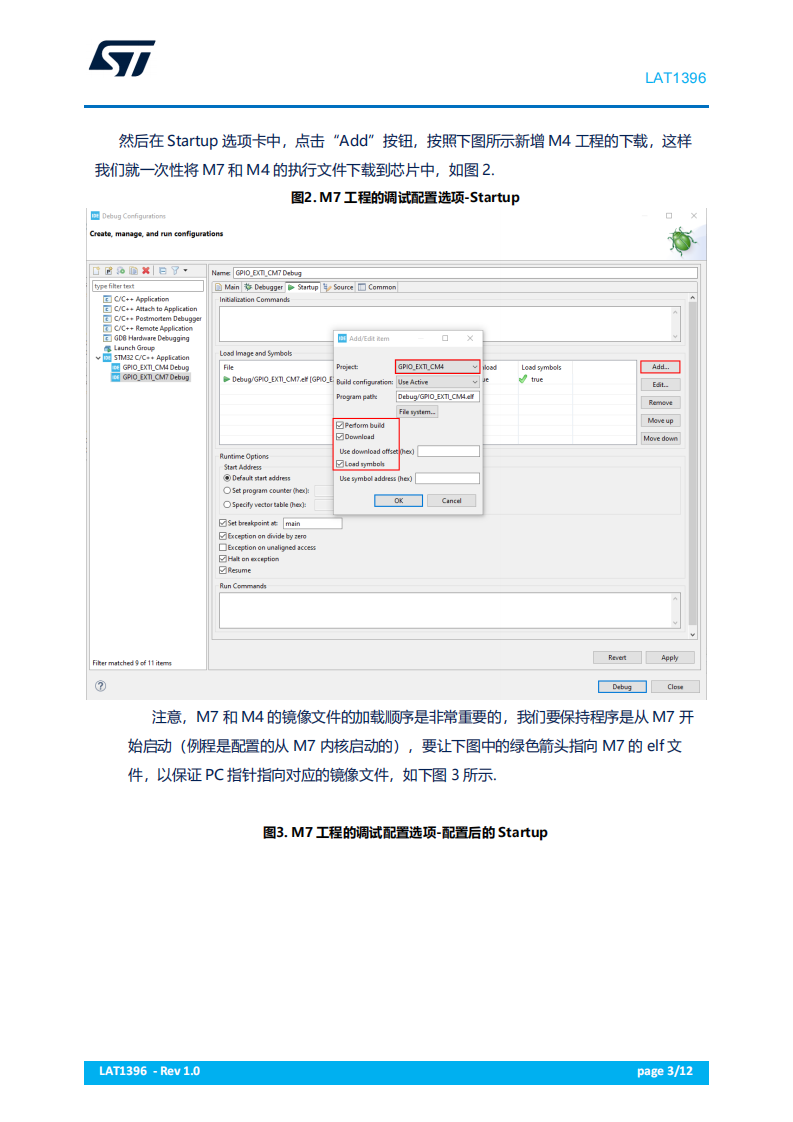

2. M7 调试配置中要将 M4 的工程一同下载到芯片中，因此，在 M4 的调试配置中，我们就不需要再下载镜像文件了（不勾选 Download）。
3. M4 的调试配置中，Debugger 的 port number 要比 M7 的至少高 3。
4. M4 的 MCU 复位行为要选择为“None”.
5. 进入调试界面，要通过 Launch Group（本例中重命名为“Dual CoreDebug”）进入。
6. 在调试时，要让 M4 先运行起来（这取决于硬件启动配置和代码的实现，绝大多数用于都是和本例的启动方式相同）。

小结

在整个配置过程中，我们用到了单核调试中不会关注的几点配置，只要稍加注意，双核调试的配置就能很快完成。
