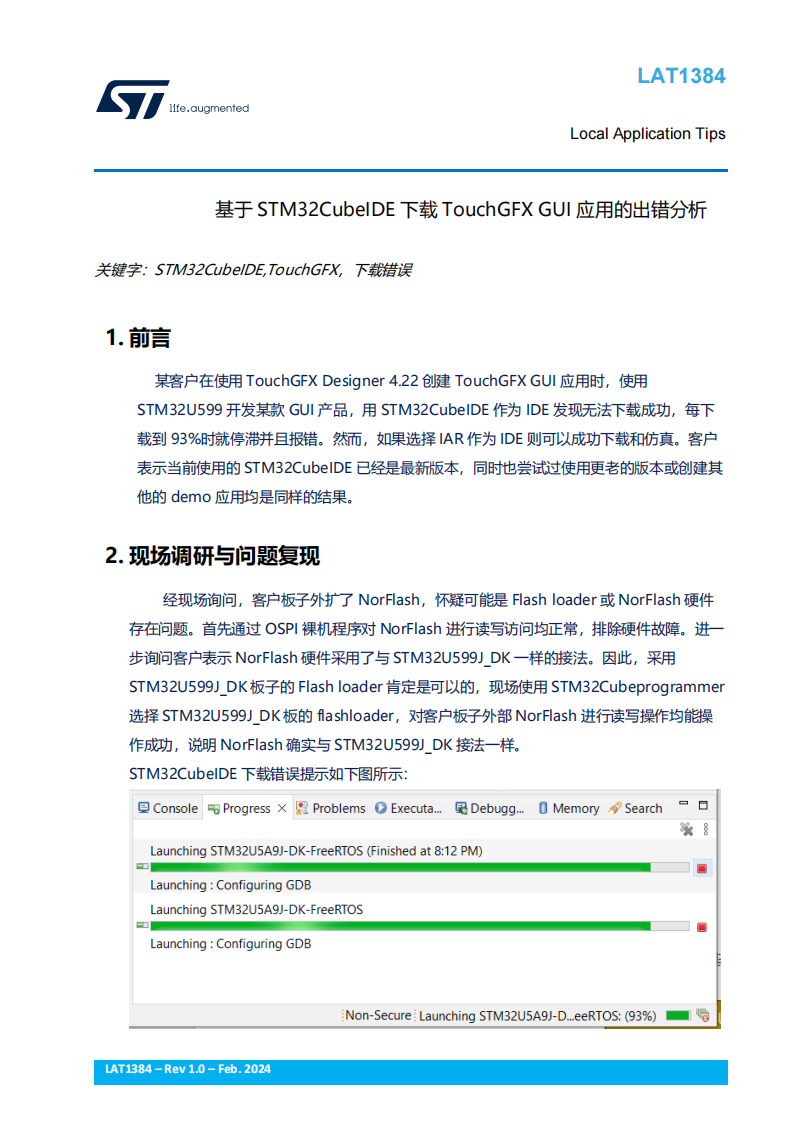

LAT1384 基于STM32CubeIDE下载TouchGFX GUI应用的出错分析

前言

某客户在使用 TouchGFX Designer 4.22 创建 TouchGFX GUI 应用时，使用STM32U599 开发某款 GUI 产品，用 STM32CubeIDE 作为 IDE 发现无法下载成功，每下载到 93%时就停滞并且报错。然而，如果选择 IAR 作为 IDE 则可以成功下载和仿真。客户表示当前使用的 STM32CubeIDE 已经是最新版本，同时也尝试过使用更老的版本或创建其他的 demo 应用均是同样的结果。

现场调研与问题复现

经现场询问，客户板子外扩了 NorFlash，怀疑可能是 Flash loader 或 NorFlash 硬件存在问题。首先通过 OSPI 裸机程序对 NorFlash 进行读写访问均正常，排除硬件故障。进一步询问客户表示 NorFlash 硬件采用了与 STM32U599J_DK 一样的接法。因此，采用STM32U599J_DK 板子的 Flash loader 肯定是可以的，现场使用 STM32Cubeprogrammer选择 STM32U599J_DK 板的 flashloader，对客户板子外部 NorFlash 进行读写操作均能操作成功，说明 NorFlash 确实与 STM32U599J_DK 接法一样。

问题分析与解决

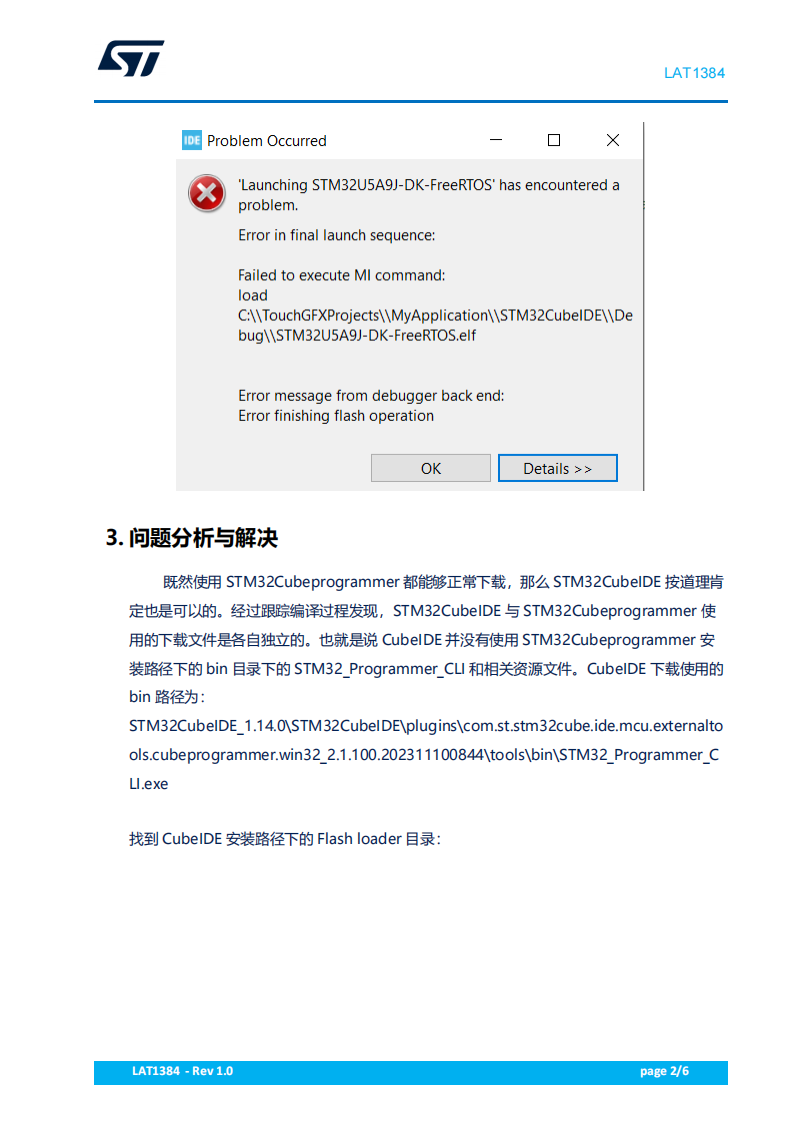

既然使用 STM32Cubeprogrammer 都能够正常下载，那么 STM32CubeIDE 按道理肯定也是可以的。经过跟踪编译过程发现，STM32CubeIDE 与 STM32Cubeprogrammer 使用的下载文件是各自独立的。也就是说 CubeIDE 并没有使用 STM32Cubeprogrammer 安装路径下的 bin 目录下的 STM32_Programmer_CLI 和相关资源文件。CubeIDE 下载使用的bin 路径为：

STM32CubeIDE_1.14.0STM32CubeIDEpluginscom.st.stm32cube.ide.mcu.externaltools.cubeprogrammer.win32_2.1.100.202311100844toolsbinSTM32_Programmer_CLI.exe

总结

由于在 MCU 上运行的应用程序越来越复杂，因此，对于在片外 Flash 运行代码的需求越来越多，特别是针对 Flashless 形态的 MCU 都需要用户自己开发 Flashloader， 建议用户可使用与开发板一样的硬件接法。这样，就不必自己去重新开发 Flashloader 了。
