本文档是矽力杰（Silergy）SY8493异步降压 DC/DC 转换器的规格书，是 SY8492 的高电流版本，主打4.5~60V 超宽高压输入和 3A 输出能力，采用电流模式自适应恒定关断时间控制，适配高压、中电流降压场景。

一、器件核心定位与关键特性

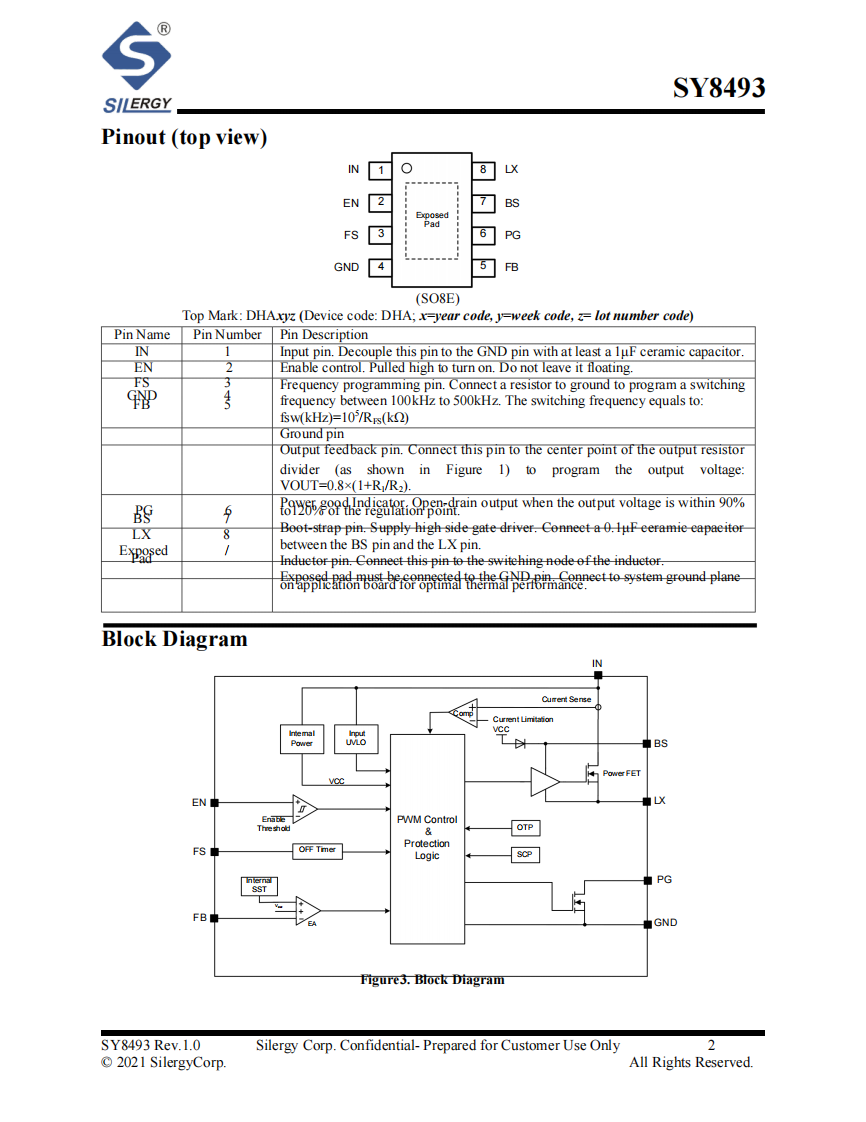

SY8493 为高集成度异步降压转换器，采用 SO8E 紧凑型封装，是 SY8492 的升级款，核心聚焦高压适配、3A 大电流、频率可调，适配通信、汽车、电动自行车等高压供电场景，关键特性如下：

集成内部 N 沟道功率管（上管RDS(ON)=150mΩ），相比 SY8492 导通损耗更低，异步架构简化外围设计；

开关频率100kHz~500kHz外部电阻可编程，公式为fsw​(kHz)=105/RFS(kΩ)，软启动 / 短路时频率线性回落，最低钳位 50kHz；

采用电流模式自适应恒定关断时间控制，内置逐周期峰值电流限制，瞬态响应优秀，无需复杂补偿；

核心基准电压 0.8V±1%，内置 2ms 软启动电路抑制浪涌电流，开漏型电源良好（PG）指示引脚；

关断电流低至 6μA（典型值），支持打嗝模式短路保护、过温保护、输入欠压锁定，保护机制完善。

二、关键电气参数

额定工作范围：输入电压 4.5~60V，结温 - 40~125℃，环境温度 - 40~85℃；

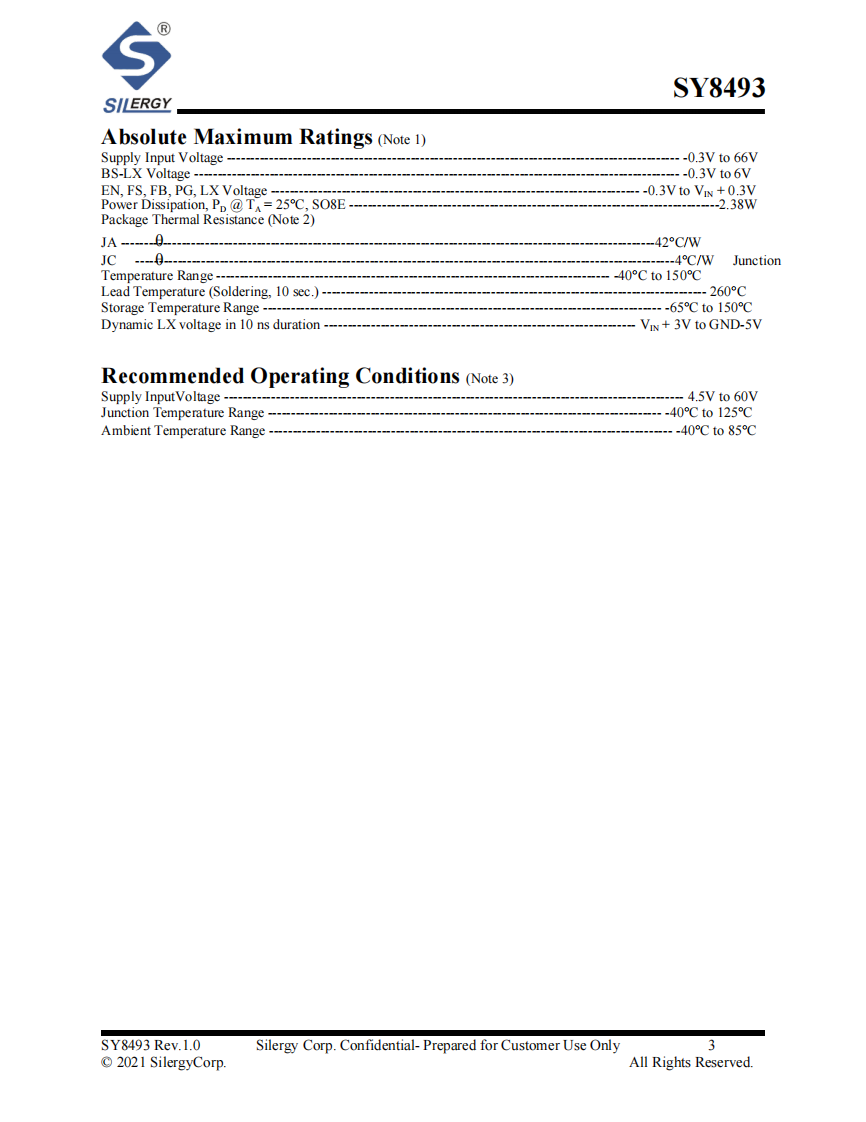

绝对最大参数：输入电压 - 0.3~66V，最大功耗 2.38W（℃），结温最高 150℃，焊接引脚温度 260℃（10s），BS-LX 电压 - 0.3~6V；

核心参数：静态电流 100μA，EN 引脚开启阈值 1.2V、关闭阈值 0.8V（不可浮空）；峰值电流限制典型值 4.5A，软启动时间 2ms；

保护阈值：PG 检测范围为输出电压的 90%~120%；过温保护（OTP）阈值 150℃，回差 15℃；短路保护触发条件为输出电压＜设定值 50% 并持续 10μs。
