简介 Introduction

AiP33616A是一款支持最大6*6点阵驱动恒流LED芯片，高速通信接口+单点256级辉度调节+全局32级恒流调节，可广泛应用于各种单色调光LED显示系统，或RGB全彩LED显示系统。

产品优势 Product advantages

采用类I²C通信模式，精简通讯格式，极大的加快了通信速率。
与AiP33616版本相比在引脚数量不变的基础上，将灯珠数量由32颗提高到36颗。

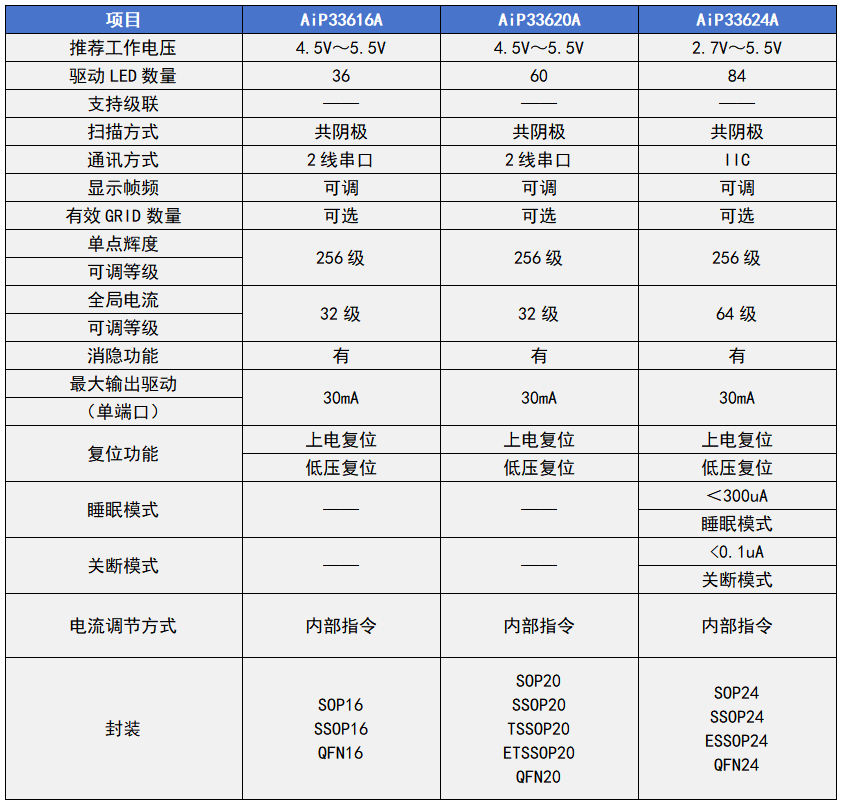

AiP33616A在提供更多显示功能的情况下，其指令集可兼容AiP33616、AiP33620、AiP33624等恒流LED驱动芯片，方便软件工程师进行程序快速移植，缩短方案开发周期。

主要特点 Main features

工作电压范围：4.5V~5.5V
采用类I²C通信方式，支持1MHZ以上的高速通信
保留：与标准I²C接口相同的start和stop标志
舍弃：从机地址、握手信号ACK位
最大可控36颗LED点阵
内置10kΩ上拉电阻
最大恒流输出30mA
全局32级恒流调节
单点256级PWM调光
内置消隐功能
SCLK、DIN通信端口内置10KΩ
封装形式：SOP16/SSOP16/QFN16(3*3)

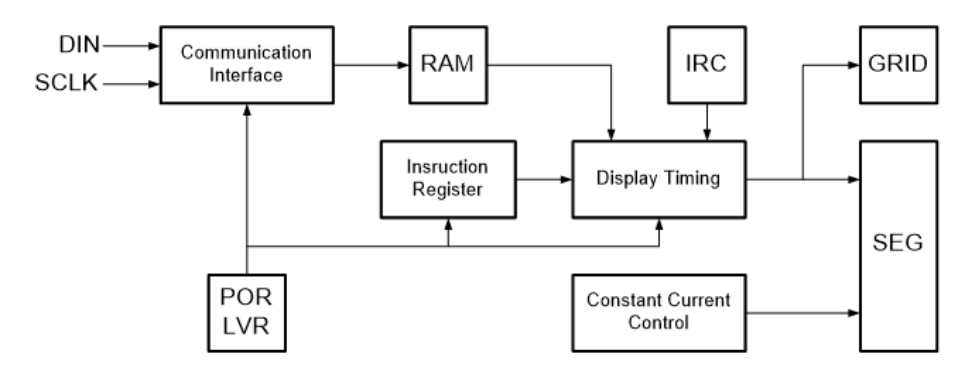

功能框图 Functional block diagram

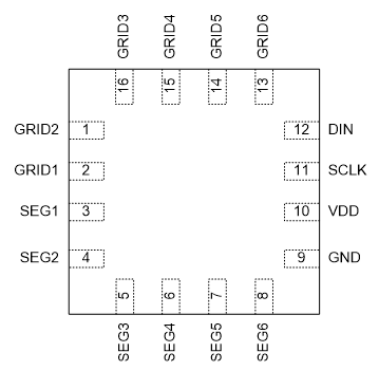

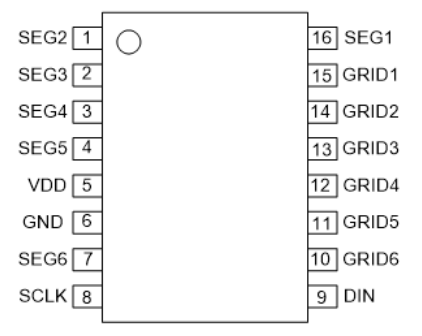

引脚排列图 Pin Arrangement Diagram

SOP16/SSOP16

QFN16

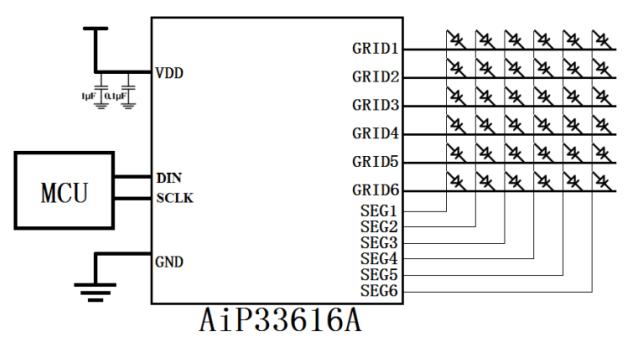

典型应用图 Typical Application Diagram

应用领域 Application fields

在家电、锂电便携设备、仪器仪表等领域可以适用于以下场景：

1、设备传统LED面板驱动

2、设备炫彩氛围灯效驱动

3、锂电驱动长续航设备LED面板驱动

4、锂电小功率LED照明可变光源驱动

结语 Conclusion

AiP33616A是一款高性能、多功能的恒流LED驱动控制芯片，具备高速通信、灵活调光与高效驱动等特性，可广泛满足家电、仪表、便携设备等多种场景的LED显示与调光需求。

如需了解更多产品资讯或获取技术支持，请联系我司授权代理商或销售工程师。
