TCS4512 电力界的 瘦身教练 18V/2A还能这么省

各位电子界的朋友们，有没有遇到过这样的烦恼——你的电路板越来越胖（功耗高），而电源管理芯片却还在“躺平”（效率低）？别担心，今天给大家推荐一款电力界的“瘦身教练”：TCS4512！它不仅能让你的系统“瘦”下来（高效节能），还能在关键时刻“扛起大旗”（稳定输出），简直是电源界的“六边形战士”！TCS4512 是一款同步降压转换器，输入电压范围4.5V~18V，输出电流高达 2A，效率最高可达 95%！这意味着它不仅能吃“粗粮”（宽输入电压），还能干“重活”（高负载），而且几乎不浪费能量（低损耗），简直是“电子界的永动机”！

TCS4512的核心技术优势

-4.5V至18V工作输入范围，2A输出电流

-最高效率可达95%

-PFM轻载高效

-1.14MHz开关频率

-内部软启动

-启动输入欠压锁定

-电流失控保护

-输出短路保护

-热保护

-SOT23-6封装

典型应用场景

-分布式电力系统

-网络系统ll

-FPGA、DSP、ASIC电源

-绿色电子产品/电器

-笔记本电脑

设计指南与选型建议

电感器

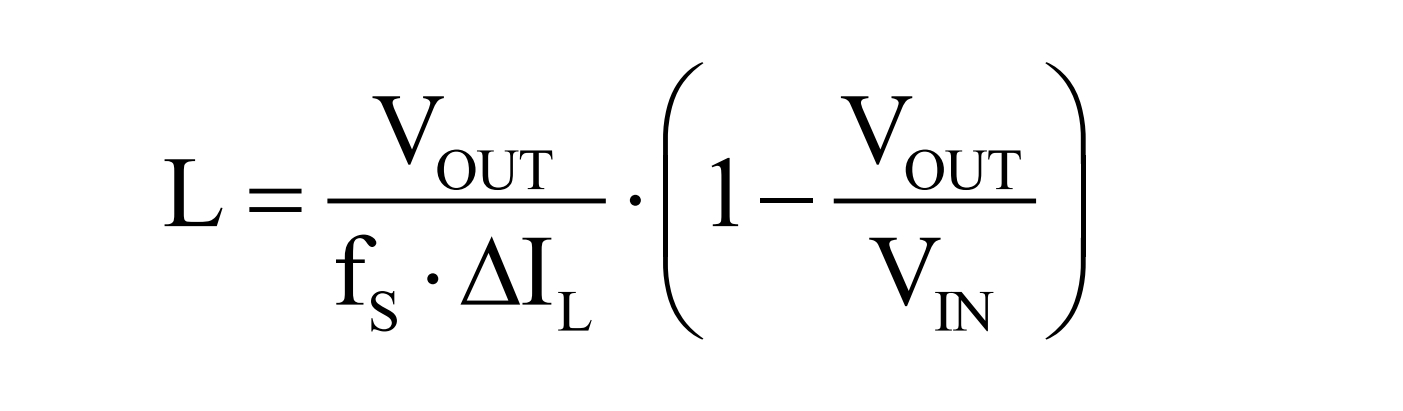

电感器用于向输出负载提供恒定电流，其值决定了纹波电流，而纹波电流会影响效率和输出电压的纹波。纹波电流通常允许为最大开关电流限制的40%，因此电感值可通过以下公式计算：

其中，VIN表示输入电压，VOUT表示输出电压，fS 表示开关频率，△IL表示电感纹波电流的峰峰值。

外部电容式外置电容器

需要一个自举电容器为顶部开关驱动器提供电压。建议在BST引脚和SW引脚之间连接一个0.1 F低ESR陶瓷电容器。

PCB布局注释

为解决最小噪声问题并获得最佳操作性能，PCB最好遵循以下指导原则。

1.将输入去耦电容尽可能靠近TCS4512（VIN引脚和PGND）放置，以消除输入引脚处的噪声。由输入电容和GND形成的环路面积必须最小化。

2.将FB反馈回路放置在离电感器和噪声电源迹线尽可能远的位置。

3.PCB板的接地平面应尽可能大，以达到更好的散热效果。

为什么选择TCS4512？

TCS4512 就是那个“能打又省电，安全还小巧”的电源管理芯片，如果你还在为 DCDC 选型发愁，它绝对是你的“不二之选”！

✅ 高效节能：95% 效率，PFM 轻载优化，省电不发热！

✅ 安全可靠：多重保护机制，短路、过温、欠压全防住！

✅ 小巧易用：SOT23-6 封装，外围电路简单，布局轻松！

✅ 宽输入电压：4.5V~18V 通用，适配多种场景！

✅ 动态响应快：COT 控制架构，负载瞬态稳如泰山！
