一. 产品简介
Vanchip的VC5778-31M 是专为 Wi-Fi 6 和 6E (802.11ax) 系统设计的集成前端模块 (FEM)。小尺寸和集成匹配最大限度地减少了应用中的布局面积。性能侧重于针对 3.85V 电源电压优化 PA，以节省功耗，同时保持最高线性输出功率和前沿吞吐量。这是在很宽的带宽上完成的，可以在 UNII5-8 (5.1 - 7.1 GHz) 的所有通道中即时运行，无需任何逻辑切换。
VC5778-31M 充分提高8K视频流传输、在线游戏和虚拟现实等高带宽应用的吞吐量和覆盖范围。wifi6E是wifi6的扩展版，除了传统的2.4GHz和5GHz频段外，还支持最近开放的6GHz频段。wifi6E的容量是普通wifi的3倍，支持连续频谱，可容纳7个额外的160MHz信道或14个额外的80MHz信道。它释放了这个新频段的所有潜力，在允许的室内峰值功率水平下，提供领先的线性度性能，尽可能提高吞吐量和容量。它采用紧凑型封装，比当前解决方案的功效高出25%。wifi6E支持高带宽应用，可实现更快的数据传输速度和更低延迟，且体积更小巧、更可靠，可以带给消费者和企业更出色的家庭娱乐、游戏和社交体验。

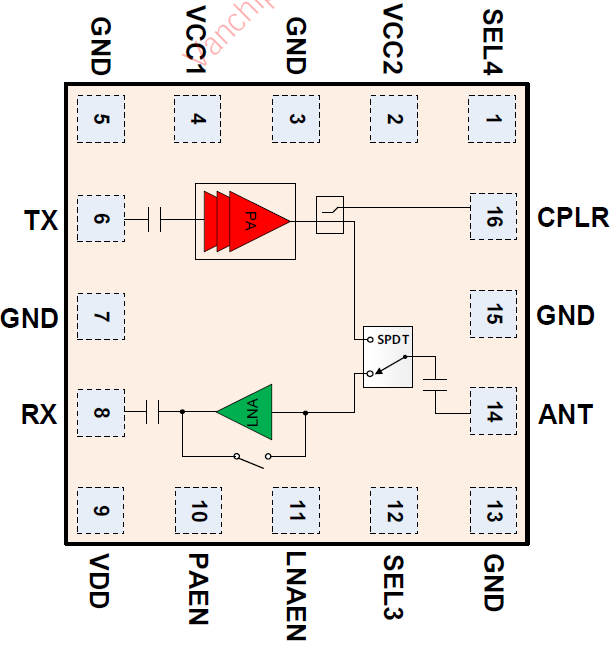

二. Functional Diagram
三. 产品规格
最小频率(GHz) 5.150
最大频率(GHz) 7.125
功能性 功率放大器、开关、低噪声放大器
Wi-Fi 标准 WiFi 6E
Typ电压(V) 3.85
发射增益(dB) 30
接收增益(dB) 16
噪声系数（分贝） 2.2
包装（毫米） 2.0 x 2.0
四. 主要特征
P OUT = +13 dBm MCS11 HE160 -43 dB 动态 EVM
P OUT = +16 dBm MCS11 HE80 -40 dB 动态 EVM
P OUT = +14 dBm MCS11 HE80 -42 dB 动态 EVM
P OUT = +18.5 dBm MCS7 HT40 -34 dB 动态 EVM
针对 +3.85V 操作进行了优化
30 分贝发射增益
2.2 分贝噪声系数
14.5 dB Rx 增益
集成功率检测器具有良好的输入 / 输出匹配
Q：支持6G包含哪些频段？
A：频段支持5.15GHz~7.125GHz。
Q：适合应用在哪些产品上？
A：智能手机、平板电脑、PC 卡、迷你卡和支持无线局域网（WLAN）的无线视频系统，如电视机。
Q：在使用 WiFi FEM 芯片进行电路设计和系统集成时，有哪些关键的注意事项？
A：在做设计之前请与我们联系。
Q：供电电压范围是多少？
A：VDD,VCC Supply 3V~5V。
Q：不同厂家生产的 WiFi FEM 芯片在功率、EVM、工作电压等关键参数的标称值相近，但实际应用效果可能存在差异。在进行芯片选型时，除了参考数据手册，还可以通过哪些测试或评估方法？
A：可以申请厂家EVB板进行验证。
