一，产品主要功能
1、疆鸿智能JH-SPN-SDVN型是Profinet从转DeviceNet从工业级Profinet网关。这种网关设备允许将Profinet网络中的设备连接到DeviceNet网络中，从而实现不同工业通信协议之间的互操作性。这些网关设备通常具有两个以太网接口，分别用于连接Profinet和DeviceNet网络1/2。
2、网关做为Profinet网络设备一侧的从站(即Slave),做为DeviceNet网络设备一侧的从站(即Slave)。

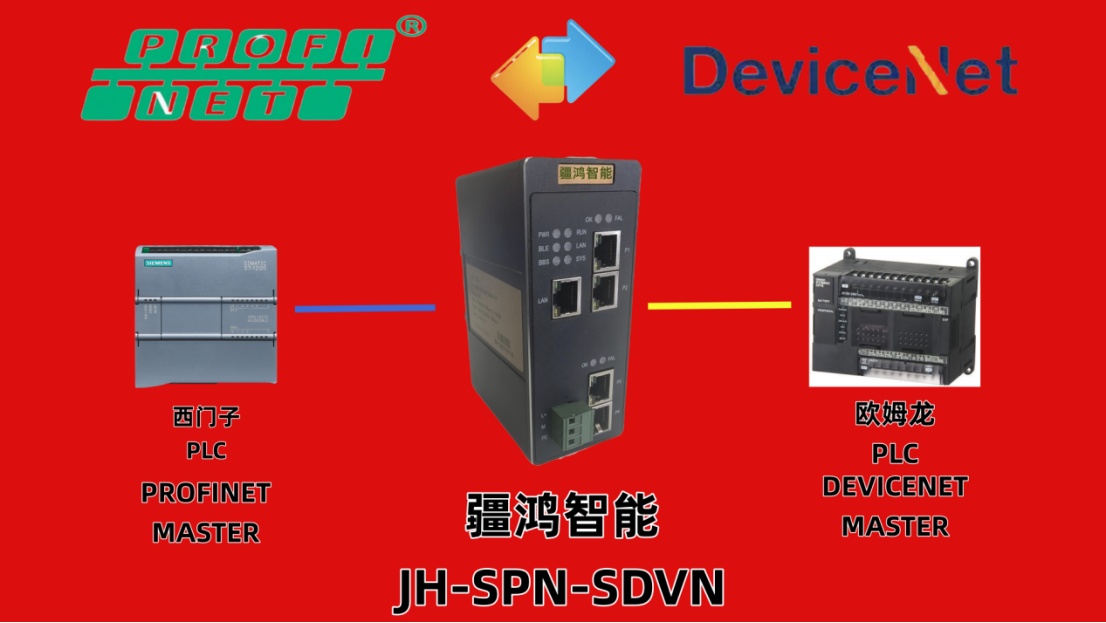

二，应用拓扑图
三，产品技术参数
1、JH-SPN-SDVN型网关做为 PORFINET 网络的 Slave 设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络。
2、支持标准的Profinet I/O协议
Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节
3、支持标准的DeviceNet协议
DeviceNet接口支持波特率为125kbps，250kbps，500kbps。
DeviceNet接口为从站，支持poll扫描
DeviceNet网络总线供电
DeviceNet最大输入输出长度：各128bytes
DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点
四，电器参数
电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE
工作环境: -40 ~85°C，湿度≤95%
防护等级: IP20
安装方式: DIN-35mm导轨
五，配置方法
1、正确连接电源，通过以太网口将JH-SPN-SDVN型网关与PC相连，给网关上电;
2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);
3、点击工具栏中的“下载”按钮，将配置下载到JH-SPN-SDVN型网关中;
4、当下载完成后，如果修改网关IP地址则给网关重新上电;
5、在CX-Programmer和Cx-Integrator 中配置相应的组态，包括要配置的模块，目标设备(YC-DNT-PN型网关)的IP地址及设备名称;
6、将CX-Programmer和Cx-Integrator的组态配置下载到PLC中;
7、等待大约10秒，JH-SPN-SDVN型网关 Slave会与PLC之间建立连接，此时DN灯亮。
