R类音频功放：CS86817、CS86820宽电压5-24V、多功率单双声道输出对比

做音响 DIY 或设备开发时，总在纠结供电兼容性与功率输出的平衡？上大科技的两款 R 类音频功率放大器或许能提供新思路 ——CS86817E 支持 5-24V 宽压，单声道最高能到 118W；CS86820E 适配 5-13V 场景，2×30W 立体声输出也足够应对多数日常需求。两者都内置 BOOST 升压模块，还能通过 AERC 技术降低 EMI 干扰，从桌面音响到小型音频设备，适配性还挺灵活。

对音频设备来说，“安静” 和 “有力” 同样重要。CS86817E 与 CS86820E 这两款芯片，不仅在功率上各有侧重（前者单声道 118W / 后者 45W），还都用了全差分架构和高 PSRR 设计，能减少噪声干扰。无需滤波器的 PWM 结构让电路设计更简洁，过流、过热保护也能避免异常工况下的损坏，适合追求稳定输出的音频项目。

一、CS86817及CS86820的特性异同对比

(一)相同点

1、核心架构与技术特性

均为内置 BOOST 升压模块的 R 类音频功率放大器，支持单声道与立体声两种工作模式，能根据不同音频设备需求灵活切换。

采用全差分架构与极高的电源抑制比（PSRR），在 217Hz 下 PSRR 均为 72dB，可有效提升对噪声的抑制能力，减少音频信号中的干扰。

搭载专有 AERC（Adaptive Edge Rate Control）技术，结合无需滤波器的 PWM 调制结构，能在音频全带宽范围内极大降低 EMI（电磁干扰），简化电路设计的同时保障信号稳定性。

内置完善的保护机制，包括过流保护、短路保护和过热保护，可在异常工作条件（如输出管脚短路、温度过高）下保护芯片不被损坏，提升设备可靠性。

具备优异的 “噼噗 - 咔嗒”（pop-noise）杂音抑制能力，通过内置专有时序控制电路，消除系统上电、下电、唤醒（Wake up）和关机（Shutdown）操作时的瞬态噪声。

2、基础电气与功能

参数静态电流典型值均为 50mA，低静态功耗可减少设备待机时的能量消耗，适配电池供电场景。

BOOST 模块特性一致：开关频率均支持 50K~1MHz 可调，且具备外部时钟同步功能（外部时钟范围 300KHz~1MHz，脉冲宽度需大于 20ns）；均支持通过 RT 引脚电阻设定开关频率；BOOST 欠压检测（UV）典型阈值均为 3.9V，可防止输入电压过低导致芯片误操作，且 SD_BST 引脚均可用于实现可调欠压闭锁（UVLO）。

软启动设计相同：均内置软启动电路，通过 SS 引脚电容Css设定软启动时间，能显著降低启动电流尖峰与输出电压过冲。

均符合 RoHS 标准的无铅封装，且存储温度范围均为 - 65℃~150℃，焊接时引脚温度（10 秒）均为 260℃，适配环保生产要求与常规焊接工艺。

3、应用与设计适配

核心应用场景均为音响设备，涵盖桌面音响、小型音频播放设备等，电路设计中均需注意 PCB 散热布局，确保散热片与 PCB 散热区域相连并通过过孔接地。

BOOST 模块均采用非同步整流，需外接肖特基二极管续流，且建议使用两个以上肖特基二极管并联，同时要求肖特基到电感到输出滤波电容再到 PVCC 端的连线尽可能短，避免 LX 端过冲振铃变大影响 EMI 或烧毁芯片。

输入电路设计逻辑一致：输入电阻与输入电容构成高通滤波器，截止频率公式核心逻辑相同（仅内置输入电阻阻值有差异），且均要求输入电容精度为 10% 或更小，以保障低频性能与 Pop&Click 抑制效果。

(二)不同点

1、电压与功率参数

2、封装与散热设计

3、关键电气参数差异

4、极限与推荐工作温度

二、应用信息

(一)CS86817

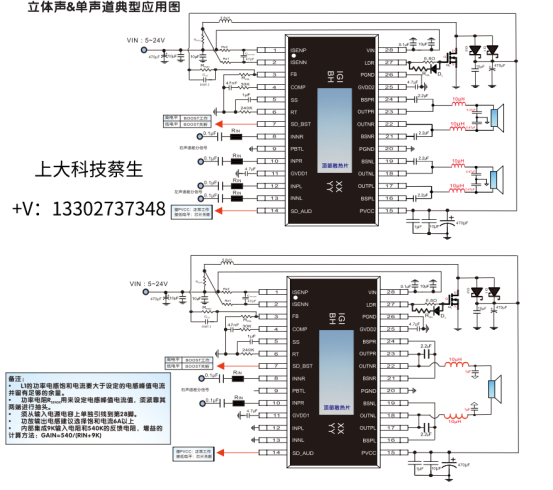

1、立体声典型应用图

2、引脚排列及定义

(二)CS86820

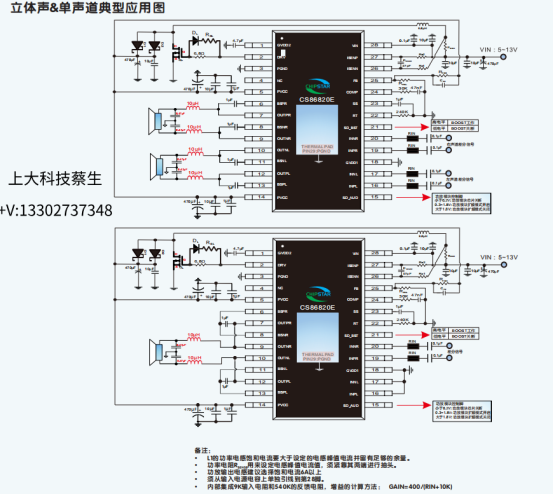

1、典型应用图

2、引脚排列及定义
