焊接，作为工业制造的“钢铁缝纫术”，其装备性能直接决定着产品质量、生产效率与能源成本。在“双碳”国策与工业4.0智能升级的双重驱动下，传统IGBT逆变焊机正面临能效瓶颈、体积笨重与高温可靠性不足的严峻挑战。碳化硅（SiC）功率器件，以其高频、高效、高结温的革新性优势，正成为推动焊机产业向绿色、智能、轻量化转型的核心引擎。
简单来说，传统焊机（使用硅基器件）已经遇到了性能瓶颈，而SiC器件能够突破这些瓶颈，使得焊机在效率、体积、性能和成本上达到一个全新的水平。
下面我们从几个核心维度来详细解释为什么这是必然选择：
1. 核心驱动力：对更高开关频率的极致追求
这是最根本的原因。开关频率的提升能给焊机带来一系列革命性的好处：
减小体积和重量： 开关频率越高，电路中所需的变压器、电感和滤波电容等磁性元件的体积就可以做得越小。这使得焊机可以从笨重的“工业铁疙瘩”变成轻巧的“便携工具”，对于现场施工、高空作业等场景意义重大。
提升电弧稳定性和焊接质量： 更高的开关频率意味着逆变器对电弧的控制可以更精确、更快速。电弧更加稳定，飞溅更少，焊缝成型更好，尤其是在进行铝合金、不锈钢等精细焊接时，优势非常明显。
改善动态响应： 当焊条与工件距离发生变化或发生短路时，焊机需要极快地调整输出。高开关频率使得系统的响应速度更快，能有效抑制短路电流峰值，减少焊条粘连，提升用户体验。
而传统的硅基IGBT，其开关频率通常被限制在20-100kHz以下，再往上走，开关损耗会急剧增加，导致效率下降和散热难题。SiC MOSFET的开关频率可以轻松达到100kHz以上，甚至到几百kHz，同时开关损耗远低于IGBT，完美地解决了这个矛盾。

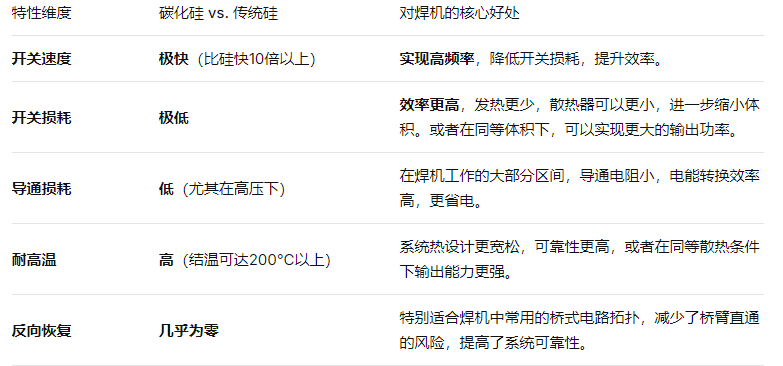

2. SiC器件的固有优势与焊机需求的完美匹配
当前，中国电焊机整体市场规模已达千亿级别，行业正处在结构性升级的关键节点。其中，逆变焊机作为绝对主流，其占比预计在2025年将高达85%。值得注意的是，作为升级方向的智能焊机市场正快速增长，2025年规模预计将突破420亿元。在这一进程中，SiC焊机的渗透率正在加速提升，已从前瞻预测步入大规模应用落地阶段，开始全面替代IGBT成为市场新主流。
政策与标准驱动
全球性法规（如欧盟(EU) 2019/1784）及中国GB 28736-2012《电焊机能效限定值及能效等级》 对焊机效率提出严苛要求。传统IGBT焊机（20kHz级）能效多被限制在二级（≤86%），而SiC方案（70kHz以上）可轻松实现一级能效（≥90.47%），日趋严格的能效法规正加速技术迭代。
经济性验证：以500A气保焊机（NBC-500SIC）为例：每月可节省电费约614元，设备增加的初始投资回收期仅需60天，长期使用成本优势显著。

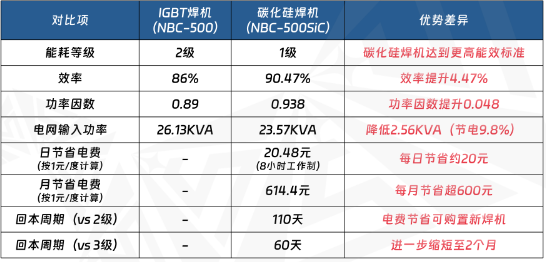

碳化硅与IGBT焊机性能及经济性对比
技术优势
动态性能跃升：SiC的高开关频率允许使用更小的滤波电抗，极大减小了主电路时间常数，使电弧更稳定、控制更精准，完美契合自动化焊接的严苛要求。
效率大幅提升：SiC器件极低的开关损耗与近乎零的反向恢复损耗，助力整机效率突破93%，相比IGBT方案（85%-90%），能耗显著降低。
体积重量锐减：高频化使磁性元件（变压器、电感）体积重量锐减约50%，结合更小的散热系统，焊机设计得以更紧凑、更便携。
高温可靠性革命：SiC器件结温可稳定运行于175°C，较IGBT极限提升25℃。配合Si3N4陶瓷基板与AMB（活性金属钎焊）工艺，模块热阻显著降低，无惧造船、桥梁等户外高温恶劣工况。
四大拓扑的SiC选型逻辑与推荐
拓扑特点：4开关管H桥结构，功率密度高、控制精度好，广泛用于MIG/MAG焊、手工电弧焊等中大功率场合。

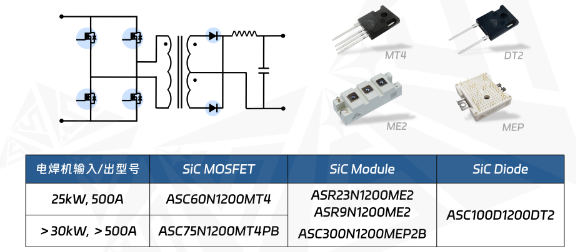

SiC核心价值：降低开关损耗，提升频率至70kHz以上，从而缩小变压器体积，同时将系统效率推升至93%以上。全桥逆变电路SiC器件选型
拓扑特点：由2个开关管和2个分压电容构成，结构简化，成本更具优势，常见于输出功率＜300A的中小功率焊机。
SiC核心价值：在成本敏感型应用中，实现效率与价格的完美平衡，帮助客户打造高性价比的“爆款”机型。

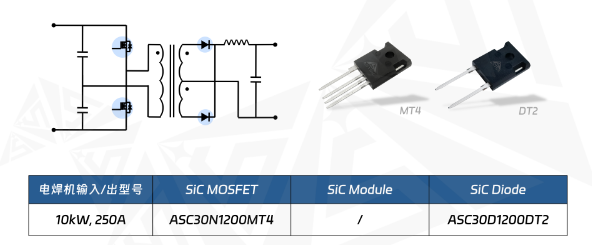

半桥逆变电路的SiC选型

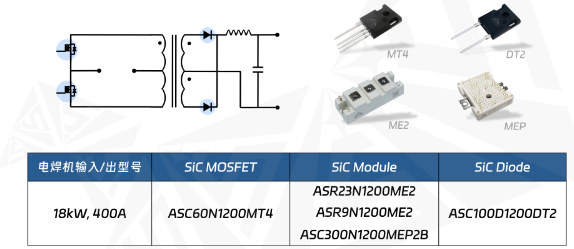

拓扑特点：2个开关管交替导通驱动中心抽头变压器，变压器利用率高，但开关管承受的电压应力较大（通常为2倍Vin），适用于中等功率场合。
SiC核心价值：SiC器件的高耐压（≥1200V）特性天然契合推挽拓扑的高压应力需求，同时其高频优势能充分发挥变压器效率。
双管正激逆变电路拓扑特点：两开关管串联同步通断，开关管电压应力低，无需复杂的磁复位电路，适用于成本敏感且需高可靠性的中小功率焊机。
SiC核心价值：利用SiC的低导通损耗和高速开关，进一步提升本就高效的正激拓扑的功率密度和轻载效率。

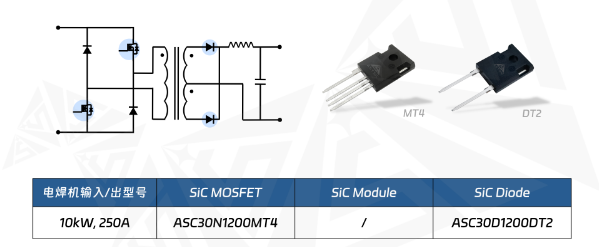

双管正激逆变电路SiC器件选型

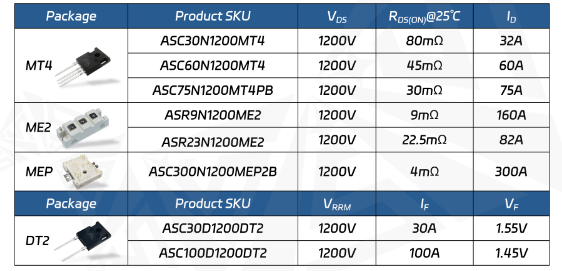

电焊机SiC器件推荐方案及器件参数
上述技术优势最终会转化为用户能直接感受到的价值：节能省电： 整机效率提升几个百分点，对于长时间工业使用的焊机来说，电费节省非常可观。便携与节省空间： 小体积、轻量化是核心竞争力，尤其受建筑、维修等移动作业用户的欢迎。焊接体验好： 起弧容易、电弧柔和、飞溅小、控制精准，让焊工更容易焊出高质量焊缝，降低工作强度。高可靠性： 更低的运行温度和更稳健的工作状态，意味着焊机的寿命更长，故障率更低。
结论
因此，碳化硅器件成为高端焊机的必然选择，是技术发展和市场需求双重驱动下的必然结果。它不仅仅是简单地替换一个元件，而是对整个焊机平台的一次升级和重构，使得焊机在：效率、功率密度、性能 上实现了质的飞跃。
随着SiC器件成本的不断下降和产业链的成熟，其应用正从中高端工业焊机向更广泛的民用和商用焊机领域渗透。任何追求技术领先的焊机厂商，如果不拥抱SiC技术，都将在未来的市场竞争中处于不利地位。

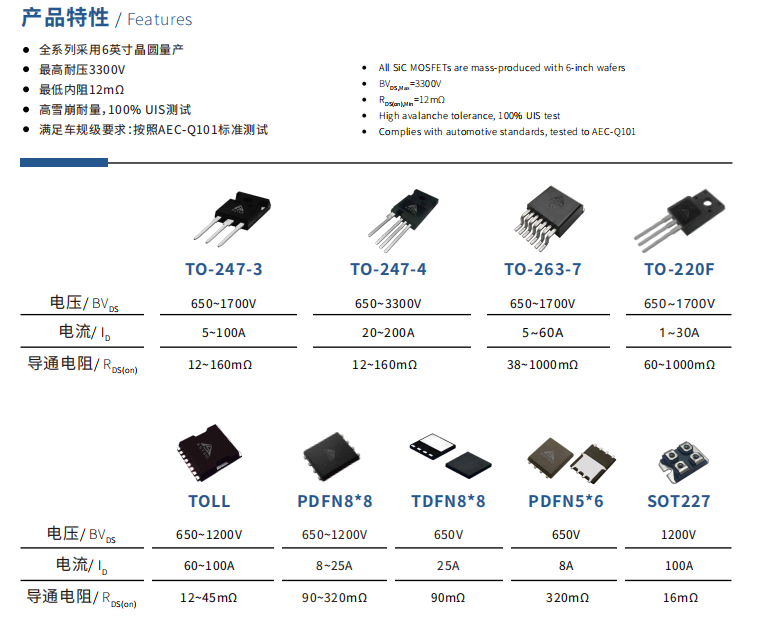

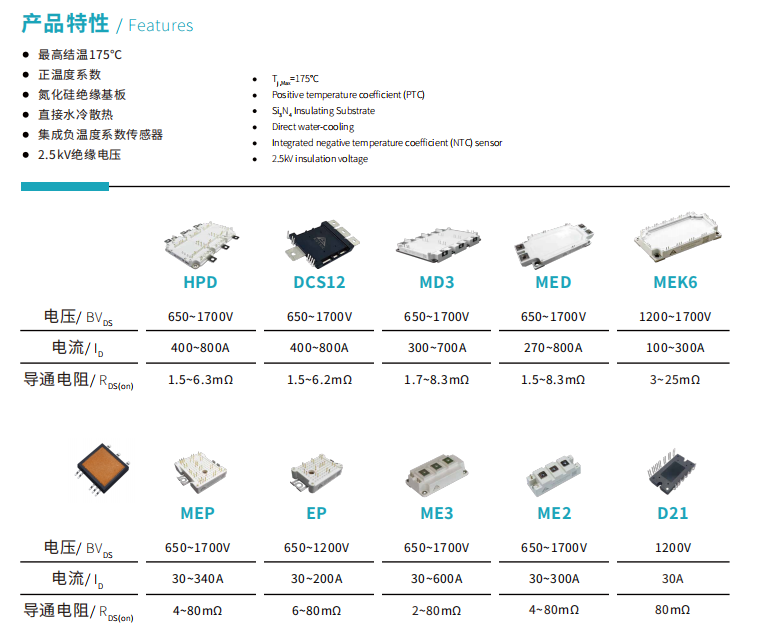

碳化硅MOSFETs与SiC功率模块产品概览
