横河示波器的波形捕获率与存储深度

示波器

深圳市科瑞杰科技有限公司-示波器是电子电气工程师最常用的工具之一，了解示波器测量系统的质量是极为重要的。通过一些关键指标如带宽、采样率、存储深度等可以进行一些最基本的比较。

波形捕获率

示波器的波形捕获率：示波器单位时间内捕获多少次波形，单位为“wfm/s”中文一般写作“次/秒”、“帧/秒”。又称为“波形刷新率”、“波形触发率。

我们先了解一下另外一个概念，显示刷新率：显示刷新率就是屏幕每秒钟刷新的次数，一般情况下人的肉眼刷新率是60Hz 左右，我们平时肉眼看到示波器上的波形一直在变化，但肉眼能观察信号的变化的速率只有60Hz左右，60次/秒。肉眼看到示波器上的波形在“不停地”变化，但实际上波形这次变化到下次变化之间对应的信号有“极大量”的信号都已经“被漏失”了，并没有显示在示波器的屏幕上。

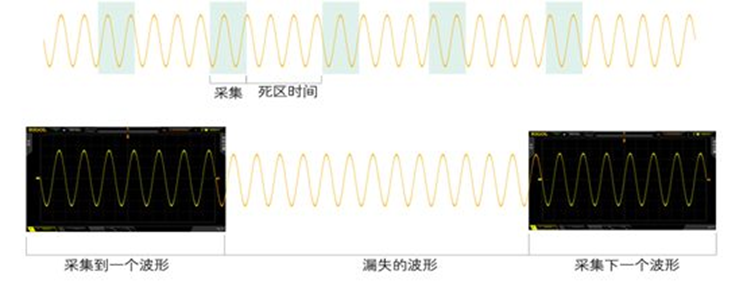

让我们回到波形捕获率这个概念上，了解一下数字示波器显示波形的过程：信号经探头后进入示波器输入通道，进入放大器，ADC，采集存储器，然后示波器会将采集存储器中的数据点传输到CPU单元进行显示处理，测量和运算。数字示波器采样、处理数据是需要时间的，这段时间称为死区时间。死区时间内示波器不采样，所以实际上不是所有波形我们都能在屏幕上看到，我们看到的波形其实是分隔成一段一段的。

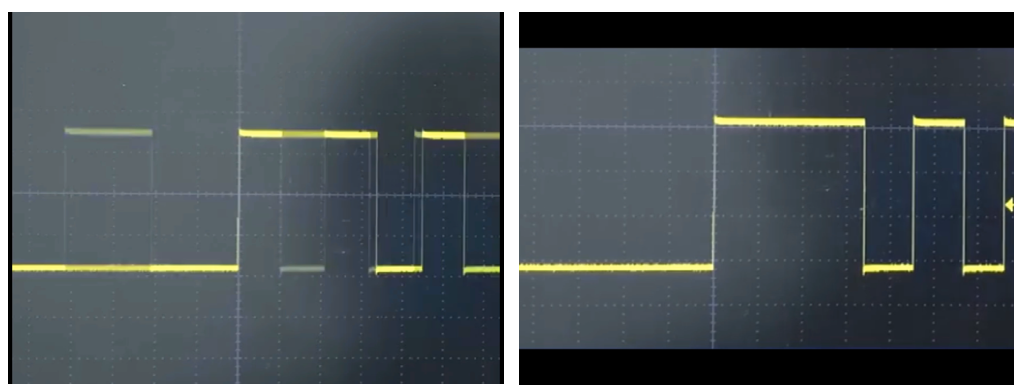

波形捕获率也不是一成不变的，它受到示波器水平刻度、记录长度、采样率以及所选后处理功能（数学函数、测量和分析）的影响。

做一个简单的计算，示波器屏幕的水平轴是1us，理想状态无死区时间捕获的话1s时间能够捕获1百万个屏幕，现在示波器的波形捕获率一般在几万到几十万之间，可见捕获的波形漏失了很多。

但是如果示波器屏幕的水平轴是1ms，理想状态无死区时间捕获的话1s时间能够捕获1千个屏幕，那么示波器是不是能够无缝捕获波形了呢？

记录长度越大，数据处理的时间也就越长，波形捕获率也就越低。

横河DLM3000/DLM5000系列示波器具有最大500Mpoint的记录长度

深存储的利用

利用大容量存储记录下来的波形数据量很大，波形很密集，难以观察，需要有更好的工具来分析。

• 实时双窗口放大

• 波形搜索
