DC-DC升压电路是电子设备中用于匹配电压与提升功率的关键，尤其广泛应用于各类便携式电池供电产品。其核心——升压芯片，属于开关型电路，关键指标包括开关管电流、输出电压/电流及效率。目前，70W以下的内置MOS管集成升压芯片技术已相当成熟，例如常见的SOT-23封装芯片可实现3.7V升至12V，而SOP8封装芯片虽能提供高达10A的开关电流，但其输出电压通常限制在12-13V。

深圳市聚能芯半导体有限公司推出 HT7181 大电流非同步 DC-DC 升压 IC，适配 18V 以下 DC-DC 升压需求，集成 14A 开关管，输出达 17.8V。该产品依托自研电路技术与先进半导体工艺，ESOP8 封装，工作效率超 92% 且无需外加散热器，管脚功能兼容 HT7180，性能升级的同时可实现电路设计无缝切换。

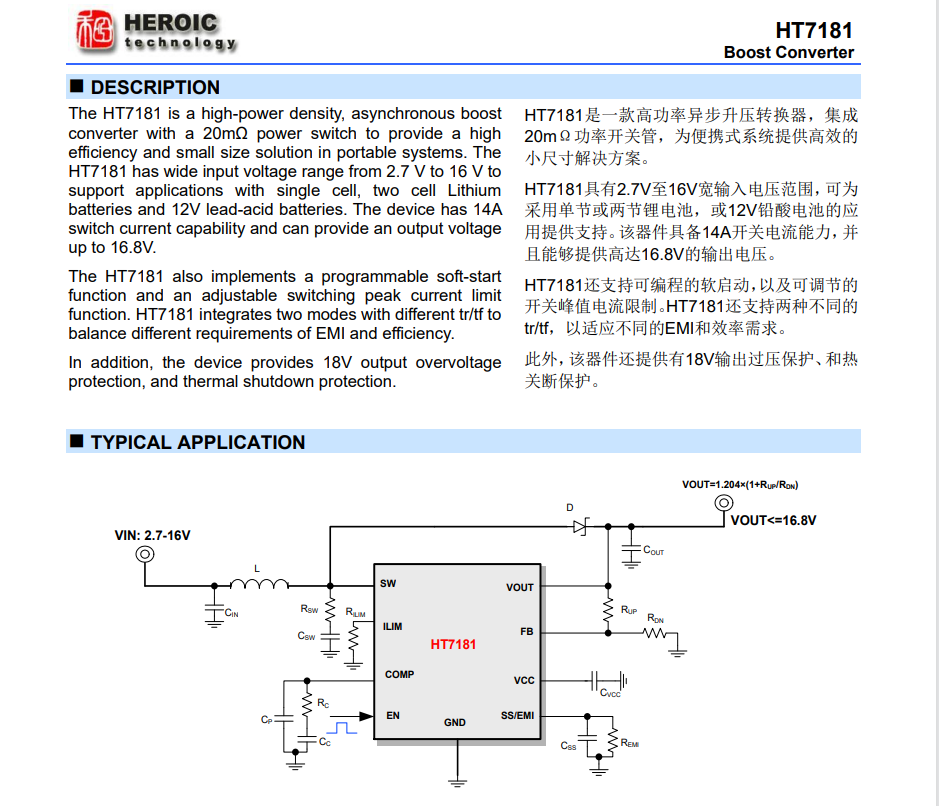

1. HT7181概述

HT7181是一款高功率异步升压转换器，集成20mQ功率开关管，为便携式系统提供高效的小尺寸解决方案。HT7181具有2.7V至16V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备14A开关电流能力，并且能够提供高达16.8V的输出电压。HT7181还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7181还支持两种不同的t/t，以适应不同的EMI和效率需求。此外，该器件还提供有18V输出过压保护、和热关断保护。

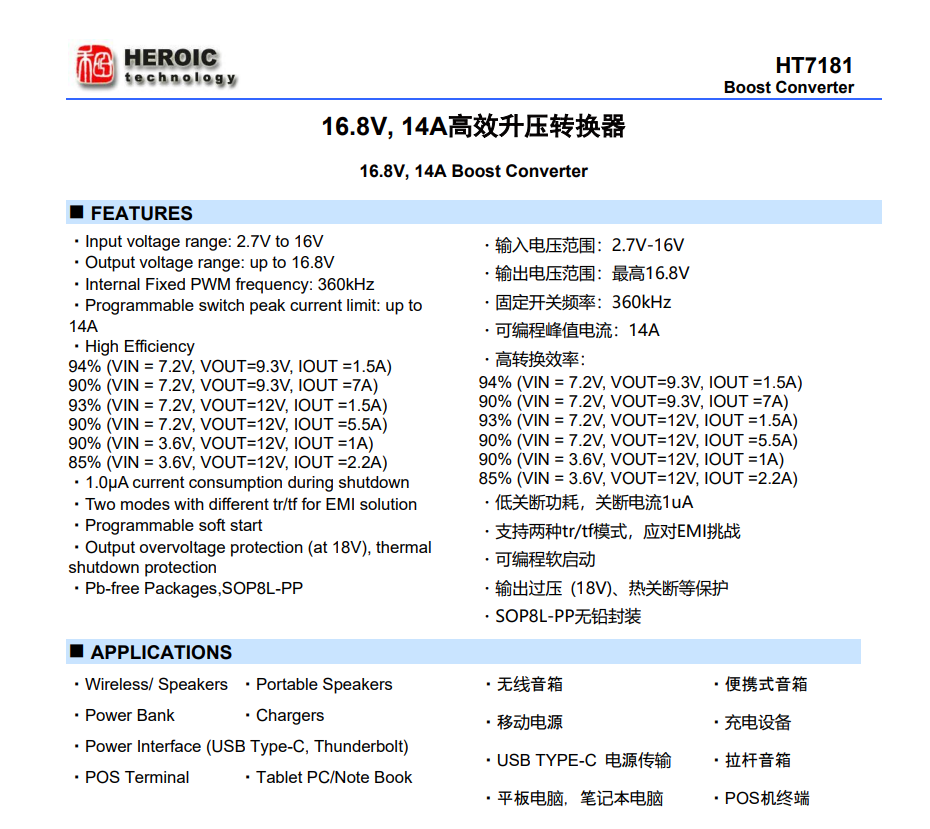

2. HT7181特点

输入电压范围：2.7V-16V

输出电压范围：最高16.8V

固定开关频率：360kHz

可编程峰值电流:14A

高转换效率：

94% (VIN =7.2V, VOUT=9.3V, I0UT=1.5A)

90% (VIN = 7.2V, VOUT=9.3V, IOUT =7A)

93% (VIN =7.2V, VOUT=12V, 1OUT=1.5A)

90% (VIN =7.2V, VOUT=12V, 1OUT=5.5A)

90% (VIN =3.6V, VOUT=12V, 10UT=1A)

85% (VIN =3.6V, VOUT=12V, 10OUT =2.2A)

低关断功耗，关断电流1uA

支持两种tr/tf模式，应对EMI挑战可编程软启动

输出过压(18V)、热关断等保护

SOP8L-PP无铅封装

3. HT7181应用场合

拉杆音箱、便携式音箱、无线音箱

充电设备、移动电源、USBTYPE-C 电源传输

平板电脑，笔记本电脑・POS机终端
