推挽式变压器（Push-Pull Transformer）是隔离电源拓扑中的核心磁性元件，广泛应用于DC-DC变换器、通信电源、光伏逆变器、BMS隔离供电以及各类工业设备中。与正激、反激变压器不同，推挽变压器工作于双向励磁模式，对磁芯利用率、漏感控制和绕组对称性有更高要求。苏州沃虎电子科技VOOHU作为国内电子元器件厂商中的佼佼者，从工程实践角度，系统梳理推挽式变压器的选型要点、设计参数及常见误区，并结合典型型号进行说明。
一、推挽变压器工作原理与拓扑特点
推挽变换器由两个开关管交替导通，在变压器初级绕组中产生正负交替的电压，次级通过全波整流得到直流输出。其核心特点包括：
双向磁化：磁芯工作在B-H曲线的第一和第三象限，利用率高于正激/反激（后者仅工作于第一象限）。
高功率密度：适合中低功率（10W~500W）应用，如通信电源、车载DC-DC、栅极驱动供电。
低纹波：推挽拓扑输出纹波频率为开关频率的两倍，滤波更容易。
对称性要求高：初级两个半绕组的匝数、漏感、直流电阻必须高度对称，否则会导致磁偏饱和。
二、推挽变压器关键参数解析
1. 电感量（L）
电感量（通常指初级单边绕组的电感值）决定了励磁电流大小。电感量过小会导致励磁电流过大，增加开关管损耗；电感量过大则可能导致变压器体积增大。典型应用如VOOHU的WHST06E18A0（475μH）、WHST06D04A0（680μH），可满足不同输入电压和功率需求。
2. 匝数比
匝数比决定了输入输出电压关系。推挽变压器匝数比通常表示为 Np1 : Np2 : Ns，其中Np1与Np2为初级两个半绕组的匝数，理论上必须相等。例如WHST06E18A0匝数比为1:1:1.5，WHST06D03A0为3:8，适用于不同电压转换场景。
3. 直流电阻（DCR）
初级绕组DCR直接影响铜损和温升，次级DCR影响输出电压调整率。VOOHU推挽变压器系列如WHST06001G，初级DCR典型值750mΩ，次级750mΩ，采用较粗线径控制损耗。
4. 隔离耐压
隔离电源应用对初次级间耐压有严格规定。工业控制通常要求≥3000VAC，医疗设备要求更高。WHST06D04A0隔离耐压达4000VAC，WHST06K02A0同为4000VAC，满足工业级安规要求。
5. 工作温度
推挽变压器的工作温度需匹配应用环境。VOOHU提供商业级（0~70℃）、工业级（-40~85℃）、扩展工业级（-40~125℃）等多种等级。例如WHST06E18A0工作温度-40~125℃，适用于车载和户外设备。
三、推挽变压器选型流程
确定输入/输出电压及功率：计算所需匝数比和电流等级。
选择磁芯规格：根据功率和频率选择EP、EFD、ER等磁芯，VOOHU推挽变压器覆盖EP7、EP10、EP13、EFD15、EFD20等多种磁芯尺寸。
确认电感量：电感量影响励磁电流，需结合开关频率和占空比计算。
确认直流电阻限制：确保铜损可接受，通常按温升≤40℃设计。
确认隔离耐压等级：按应用场景选择1500V、3000V、4000V等。
确认工作温度范围：匹配环境温度和散热条件。
四、推挽变压器设计要点与常见误区
1. 初级绕组对称性
推挽变压器初级两个半绕组必须完全对称，否则会产生直流偏磁导致磁芯饱和。设计时应确保：
匝数严格相等
绕制方式一致（如双线并绕）
漏感差异控制在5%以内
VOOHU推挽变压器采用双线并绕工艺，确保两个半绕组的参数一致性，如WHST06001G、WHST06002G等。
2. 漏感控制
漏感会引起电压尖峰，增加开关管应力，降低效率。推挽变压器漏感应控制在初级电感量的1%~3%以内。采用三明治绕法（初级-次级-初级）可有效降低漏感。
3. 磁芯饱和预防
推挽拓扑最关键的失效模式是磁芯饱和。除绕组对称外，还需确保：
开关管驱动时序严格对称
死区时间足够，避免直通
电感量在最大工作电流下仍有足够裕量
4. 温度与绝缘
高频工作下，铁损和铜损共同决定温升。VOOHU推挽变压器采用耐温等级≥130℃的绝缘材料，并通过真空浸漆工艺确保绝缘可靠性。对于4000VAC高隔离产品，如WHST06D04A0，采用三层绝缘线或挡墙结构，满足安规爬电距离要求。
五、VOOHU电子推挽式变压器产品选型参考

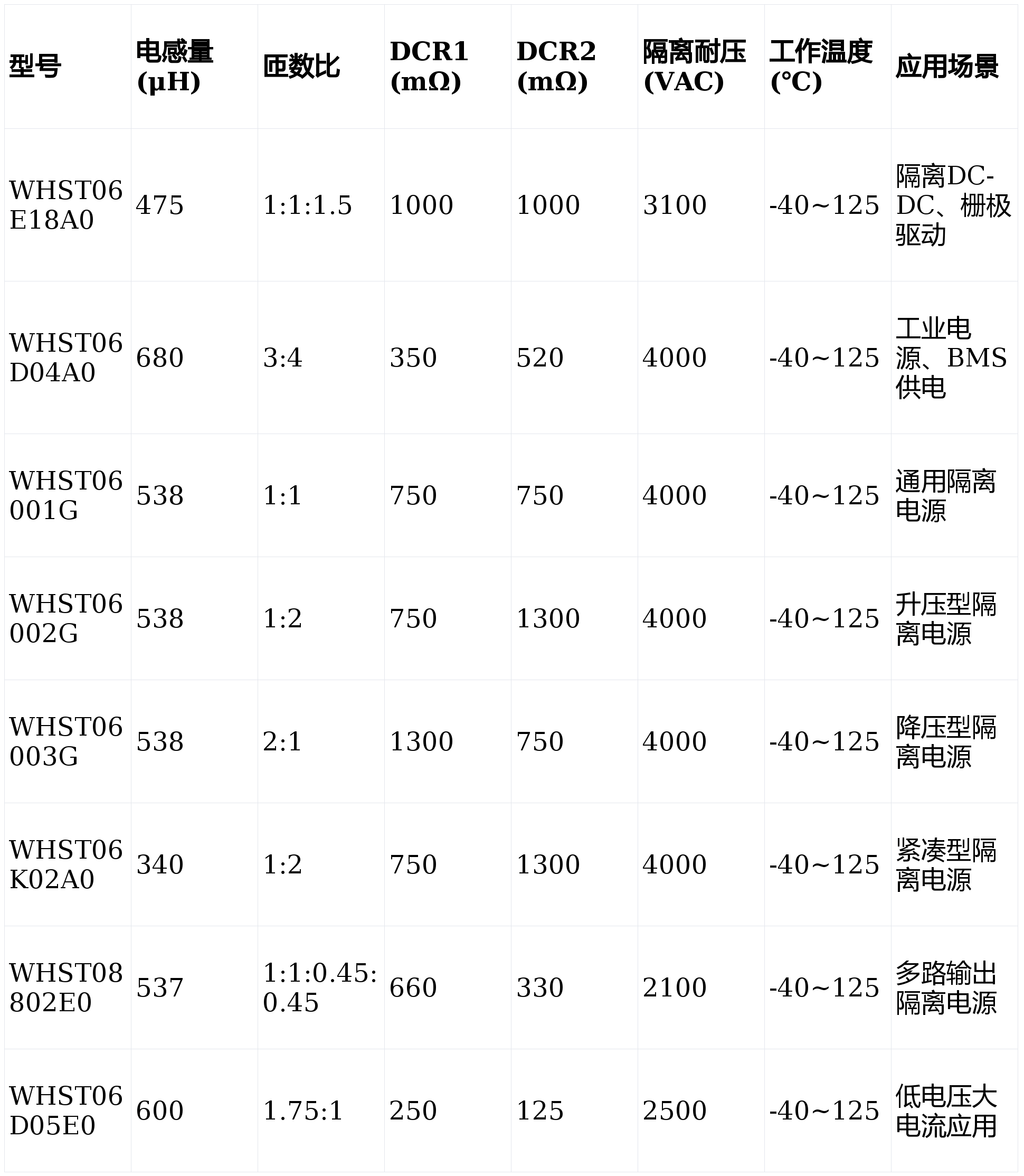

下表列举部分典型推挽变压器型号，供设计参考：
六、应用案例与验证建议
1. BMS隔离供电应用
在电池管理系统（BMS）中，推挽变压器用于为高压侧的AFE（模拟前端）提供隔离电源。WHST06D04A0（4000VAC隔离）和WHST12B03A0（双通道）等型号，配合专用的推挽驱动器（如TI SN6501、ADI LT8300），可稳定输出5V/12V隔离电源，满足UL、IEC 60950安规要求。
2. 通信电源应用
在通信设备中，推挽变压器用于48V转12V/5V的中间母线变换器。WHST06001G系列采用EP13磁芯，功率密度高，配合推挽控制器可实现80%~90%的效率。
3. 测试验证项目
电感量测试：使用LCR表测试初级电感量，确保在规格范围内。
漏感测试：短路次级，测量初级漏感，应小于电感量的3%。
耐压测试：按规格要求施加隔离电压（如4000VAC），保持1分钟，漏电流<5mA。
温升测试：满载运行2小时，测量变压器表面温度，温升应≤40℃。
偏置饱和测试：在最大占空比和最大负载下，用电流探头监测初级电流波形，确认无饱和尖峰。
推挽式变压器是隔离电源设计中的关键元件，其选型直接影响系统效率、可靠性和安规合规性。通过理解电感量、匝数比、直流电阻、隔离耐压等核心参数，并注重绕组对称性和漏感控制，可以设计出性能优异的隔离电源方案。VOOHU提供完整的推挽变压器产品系列，覆盖不同功率、电压等级和应用场景，为工程师提供可靠的磁性元件选择。
