60V宽压浪涌的“硬核克星”：SY8492异步降压架构与COT动态响应全景拆解
导语：
在两轮电动车（48V/60V平台）、非隔离型通信基站（Telecom Buck）以及汽车电子的后级稳压系统中，电源母线环境往往潜伏着致命的隐患。当遭遇电机急停产生的反电动势或抛负载（Load Dump）时，母线电压会瞬间产生极具破坏性的高压浪涌。常规的低压降压芯片在此类恶劣工况下极易发生电过应力（EOS）击穿，而如果一味堆叠外围的钳位吸收电路，又往往会推高整体BOM成本并挤占宝贵的板卡空间。面对“高耐压、2A大电流与极限抗冲击”的多重工程夹击，作为矽力杰官方授权代理商与深耕高压电源领域的实战团队，佰祥电子不仅为您提供原装正品芯片，更致力于从底层原理出发协助工程师跨越设计鸿沟。本期，佰祥电子FAE团队将为您深度拆解矽力杰 SY8492 工业级宽压异步降压转换器，看看它是如何在恶劣电网中稳如泰山的。
直面60V极限浪涌：
原生宽压架构与热力学寻优 在处理具有剧烈波动的工业或车载总线时，留足电压裕量是系统能够长久续航的物理基石。SY8492 并非从低压芯片勉强衍生而来，它原生支持 4.5V 到 60V 的超宽输入电压区间。这种极其宽泛的输入耐受力，使其能够从容消化恶劣电网中的尖峰浪涌，彻底打消了硬件开发中关于高压击穿的顾虑，并允许工程师在设计时大幅精简输入端昂贵的大功率TVS管。

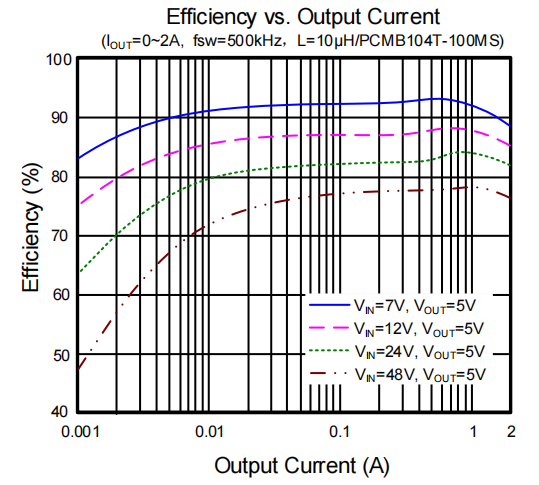

作为一款异步降压芯片，发热管理是2A满载输出时的核心考量。SY8492在晶圆级的热设计上做出了极大的优化，其内部集成的 N 沟道主功率 MOSFET（TOP FET），导通电阻典型值被极力压榨至 175mΩ。这一极低的内阻表现，有效削减了高压差下的导通损耗。搭配外部低压降的肖特基二极管以及 SO8E 封装底部的大面积裸露散热焊盘（Exposed Pad），热量得以快速导入 PCB 地平面，确保系统在密闭的高温控制器机箱内依然冷酷运行。
自适应COT架构：
重塑大压差下的极速动态响应 在“高压转低压”（例如48V转5V）的巨大压差下，极小的占空比往往会导致传统的电压型误差放大器响应迟缓。当后级通信模块或电机驱动器发送猝发信号时，迟缓的响应会造成输出电压严重跌落，甚至引发逻辑控制单元的复位死机。

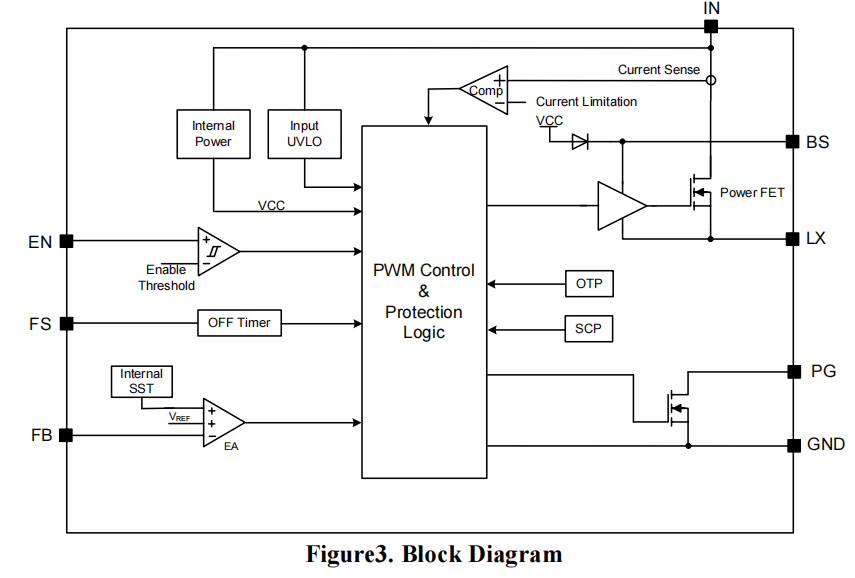

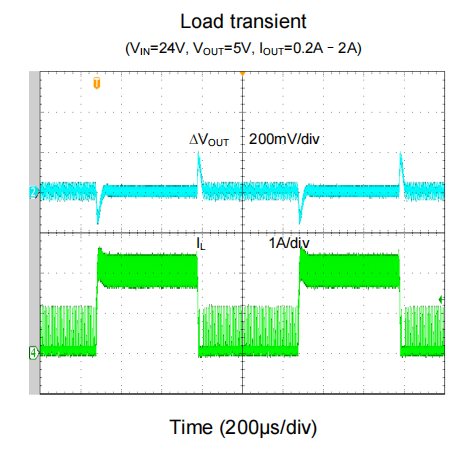

SY8492在控制环路上进行了硬核的基因突变，摒弃了传统的内部补偿网络，采用了先进的自适应恒定关断时间（Adaptive Constant OFF Time）电流模式控制架构。该架构赋予了系统极高的闭环带宽，在负载电流发生剧烈阶跃跳变时，能够以几乎零延迟的方式快速干预开关动作，瞬间平滑输出电压。更令硬件工程师省心的是，这种COT架构外围无需复杂的RC补偿网络即可保持极佳的相位裕度，极大降低了环路调试的复杂性。
1MHz宽频可调与精密基准：
平衡体积与纯净度 在高压高频开关电源设计中，频率的选择永远是效率、电感体积与电磁干扰（EMI）博弈的绝对关键。死板的固定频率往往会让工程师在应对严苛的辐射测试时捉襟见肘，或者被迫选用体积庞大的电感。
SY8492 将频率的定义权交还给了硬件工程师，允许通过单颗外部电阻，在 100kHz 至 1MHz 的宽泛区间内对开关频率进行线性编程。这不仅为避开系统敏感射频频段提供了极大的调试空间，更能让工程师在高压差下主动降低频率以换取更高的转换效率，或在空间受限时拉高频率以缩小磁性元器件体积。同时，芯片内部集成了一个精度高达 0.8V ±1% 的参考电压基准源，从源头上确保了无论输入总线如何剧烈波动，后级核心吃到的电压始终极其精准。
全景底层防御：

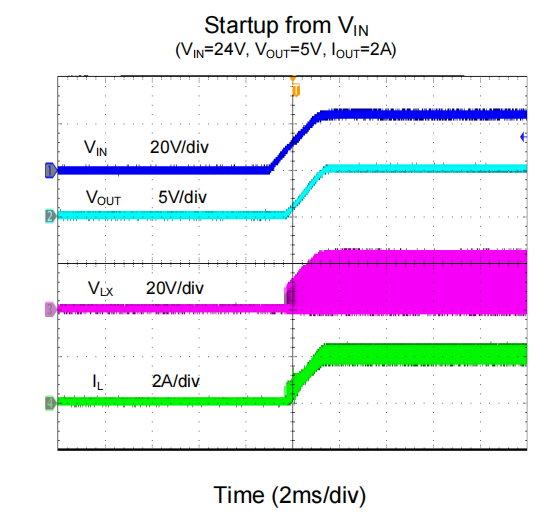

驯服开机浪涌与极端死短路 电源是整个系统逻辑的最后一道防线，任何极端的外部干扰都不应摧毁供电核心。在面对高达五六十伏的母线硬开机或热插拔时，瞬间产生的巨大充电浪涌电流（Inrush Current）足以击穿输出电容或拉垮前端总线。SY8492 内部集成的精准软启动（Soft-start）电路，强制控制上电瞬间的电流平滑爬升，彻底消除了毁灭性的电气冲击。

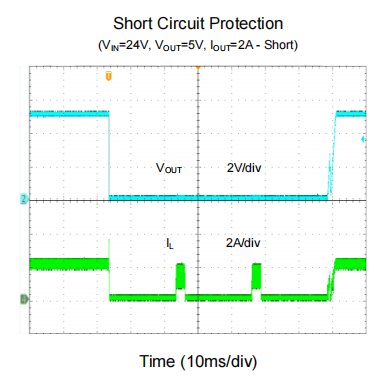

在面对更为极端的输出死短路工况时，芯片不仅配备了逐周期峰值电流限制（Cycle-by-cycle Peak Current Limit）来防止电感发生磁饱和，更支持智能的打嗝模式（Hic-cup Mode）短路保护。一旦检测到持续短路，芯片会立刻停止高频开关并进入极低功耗的间歇重启状态，待故障移除后自动平滑恢复正常输出，极大提升了整套系统的抗毁伤能力。
选型总结：
SY8492 以其原生 60V 的宽压抗浪涌能力、2A 的强悍持续动力、灵活的调频机制以及极速的 COT 动态响应，成功破解了高压输入场景下的效率、热耗散与瞬态跌落矛盾。它是两轮电动车控制器、车载辅助系统以及工业通信基站后级稳压的破局之选。
高压开关电源的稳定落地，三分靠芯片本身的硬核架构，七分靠严谨的前期参数计算与严苛的Layout布线。从二极管选型、高压节点爬电距离的合理预留，到高频回路的覆铜优化，每一个底层细节都关乎着整机系统在恶劣工况下的生死存亡。佰祥电子技术团队深刻理解工程师在项目交付中的痛点，未来，我们将持续为您带来更多前沿的芯片拆解与实战选型参考，并提供全方位的技术赋能，与广大硬件工程师并肩攻克复杂的极限供电设计难题。
