EOCRIFM420-WRDUHZ电动机保护器

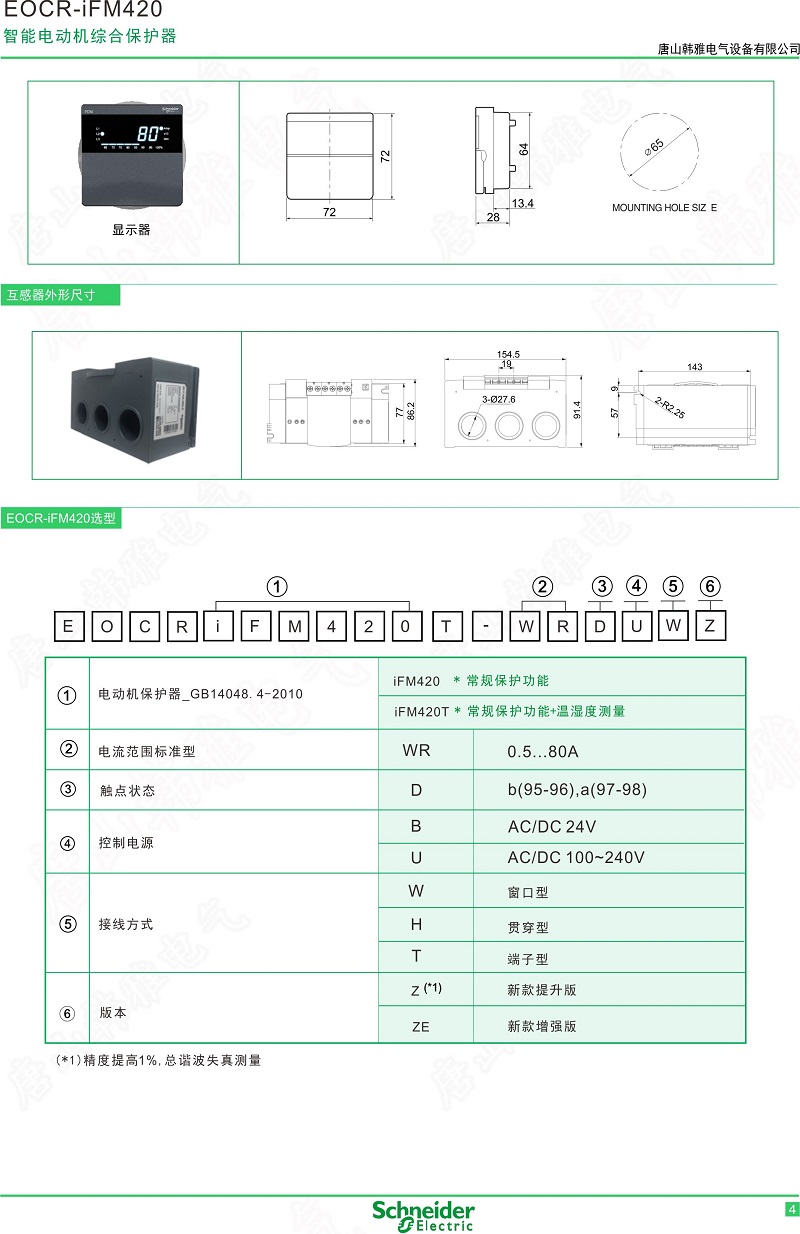

EOCRIFM420-WRDUHZ是施耐德电气EOCR-iFM420系列中的一款贯穿型分体式智能电动机保护继电器，其核心特征在于“贯穿型（H）”穿线方式——电流互感器位于产品中部，主回路线缆直接从中间穿过，最大支持80A电流直接接入，无需外配互感器，特别适合紧凑型控制柜的布线需求。该型号名称中的字母分别代表具体规格：W表示iFM420系列，R表示分体式结构（主机与显示模块分离），D表示带显示模块，U表示供电电压为100-240V AC/DC宽电压，H表示贯穿型穿线方式，Z表示标准版本。

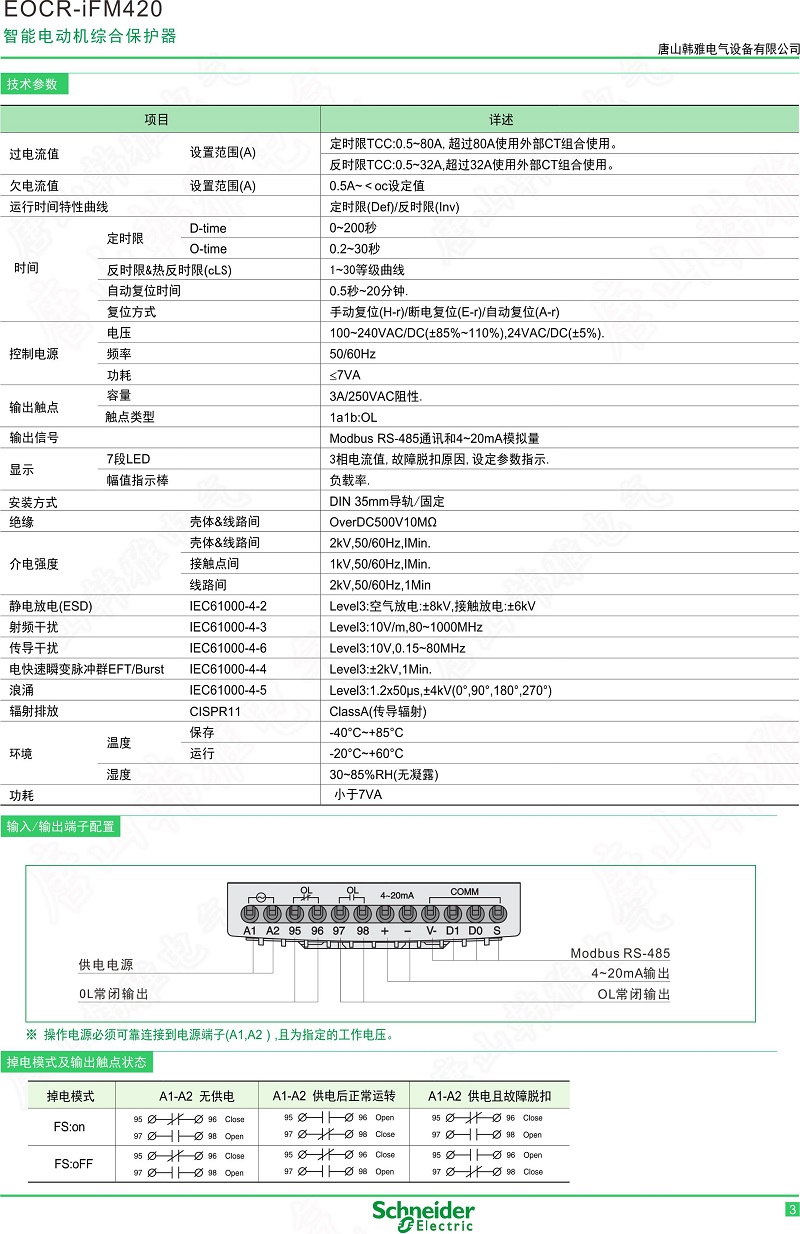

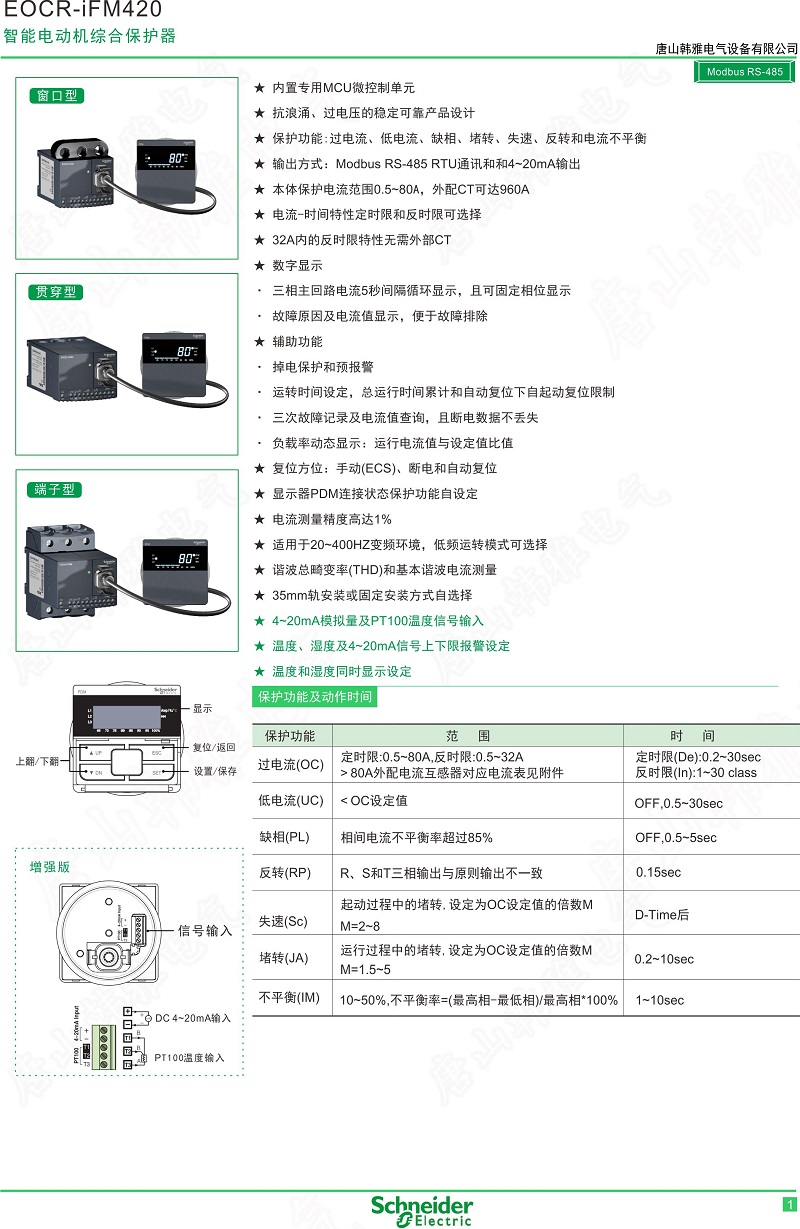

在功能方面，该继电器能为电机提供全面的故障保护，涵盖过电流、欠电流、缺相、堵转、反转（逆相）、电流不平衡和失速等多种类型。它内置MCU，采用真有效值采样技术，电流测量精度可达±1%，LED显示屏可循环显示三相电流值、负载率和故障原因。该型号自带4-20mA模拟量输出，可将实时电流信号远传至PLC或DCS系统，同时配备Modbus RTU通讯协议和RS-485接口，支持与上位机进行数据交换和远程参数设置。此外，设备还能记录最近3次故障的详细信息和电流值，便于事后追溯分析。电流保护范围为0.5A至80A（本体直接保护），超过80A时可外配电流互感器扩展至960A。安装方式上，主机采用35mm标准导轨安装，显示模块则需在控制柜面板上开65mm圆孔进行嵌入式安装。

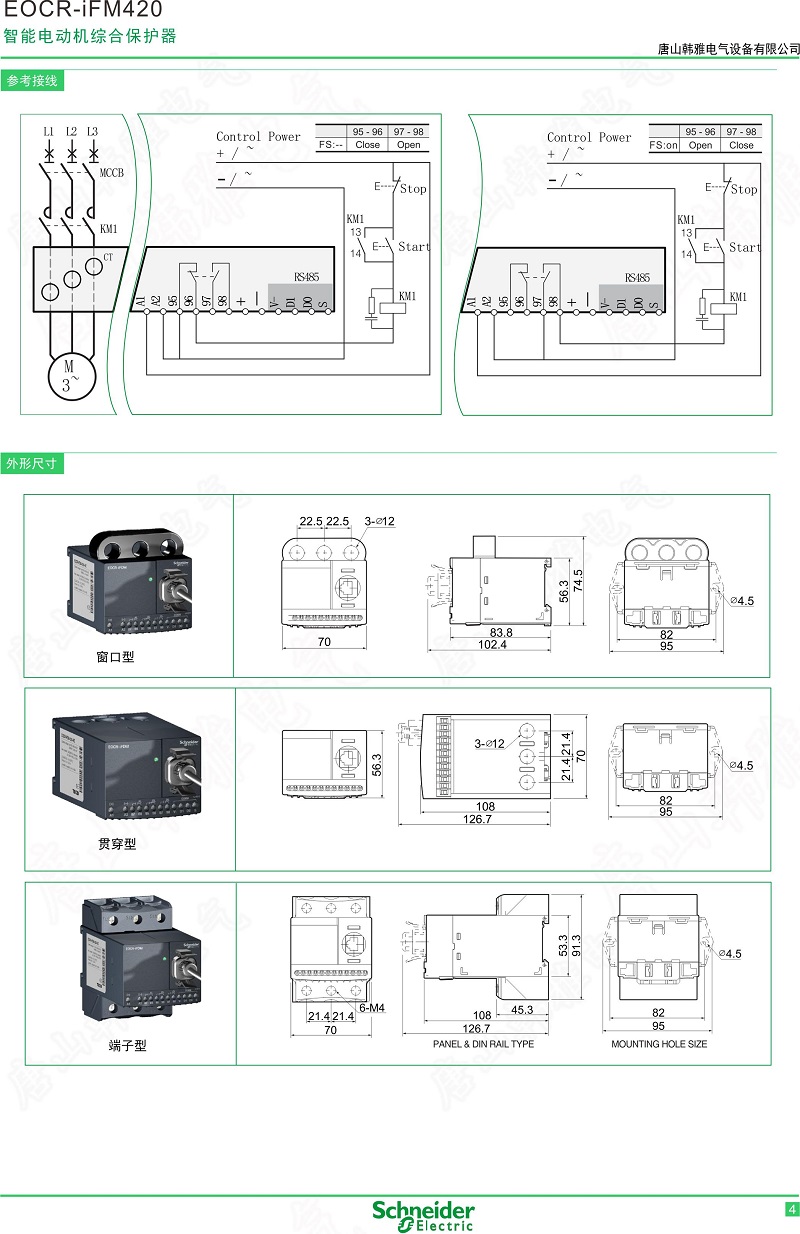

该型号广泛适用于风机、水泵、压缩机、输送机等需要远程监控和自动化控制的工业设备，在钢铁、石化、电力、机械制造等行业应用尤为常见。与同系列其他型号相比，其主要区别在于穿线方式：WRDUWZ为窗口型（CT在上方，线缆从上向下穿过），WRDUHZ为贯穿型（CT在中间，线缆从中部穿过，更节省空间），而WRDUTZ则为端子型（通过接线端子连接外配CT，适用于大电流场景）。如果应用场景不需要4-20mA输出和Modbus通讯，可以选择功能更基础的EOCR-FE420系列；而EOCRIFM420-WRDUHZ则是需要通讯功能且希望布线简洁的理想选择。
