EOCRDSD-WRUH电动机保护器是施耐德电气韩国公司于2025年推出的一款数字显示型电动机保护器，具有过电流、过载、低电流、缺相、堵转、反转和电流不平衡等多种保护功能，辅助电压100-240VAC，产品自带三相电流互感器CT可实测0.5-60A电流值，当负载超过60A时可使用外部电流互感器配合最大可达960A。电流互感器二次侧电流值支持1A或5A。中国区运营中心~销售中心：唐山韩雅电气设备有限公司
EOCRDSD-WRUH产品推出后将停产EUCR电流保护器。EOCR-AR自动复位过电流保护器，EOCR-DS1/EOCR-DS3电动机保护器等规格产品。
EOCRDSD-WRUH 是施耐德电气（原韩国三和）于 2025 年推出的新一代数字式电动机保护器，主要用于低压电机的综合保护与智能监测，可替代多款旧型号产品 。该产品集成了过电流、欠电流、堵转、断相及接地漏电等多种保护功能，支持数字化设定与故障记录，广泛应用于工业自动化领域 。
核心功能与技术参数
EOCRDSD-WRUH 作为电子式过电流继电器，具备高精度的监测能力与灵活的保护策略，具体技术规格如下：
一、全面保护功能：
1.集成过电流、欠电流、堵转、断相、逆相及电流不平衡保护，覆盖电机常见故障场景 。
2.内置零序电流与剩余电流保护功能，无需额外配置 ZCT 即可实现接地漏电防护 。

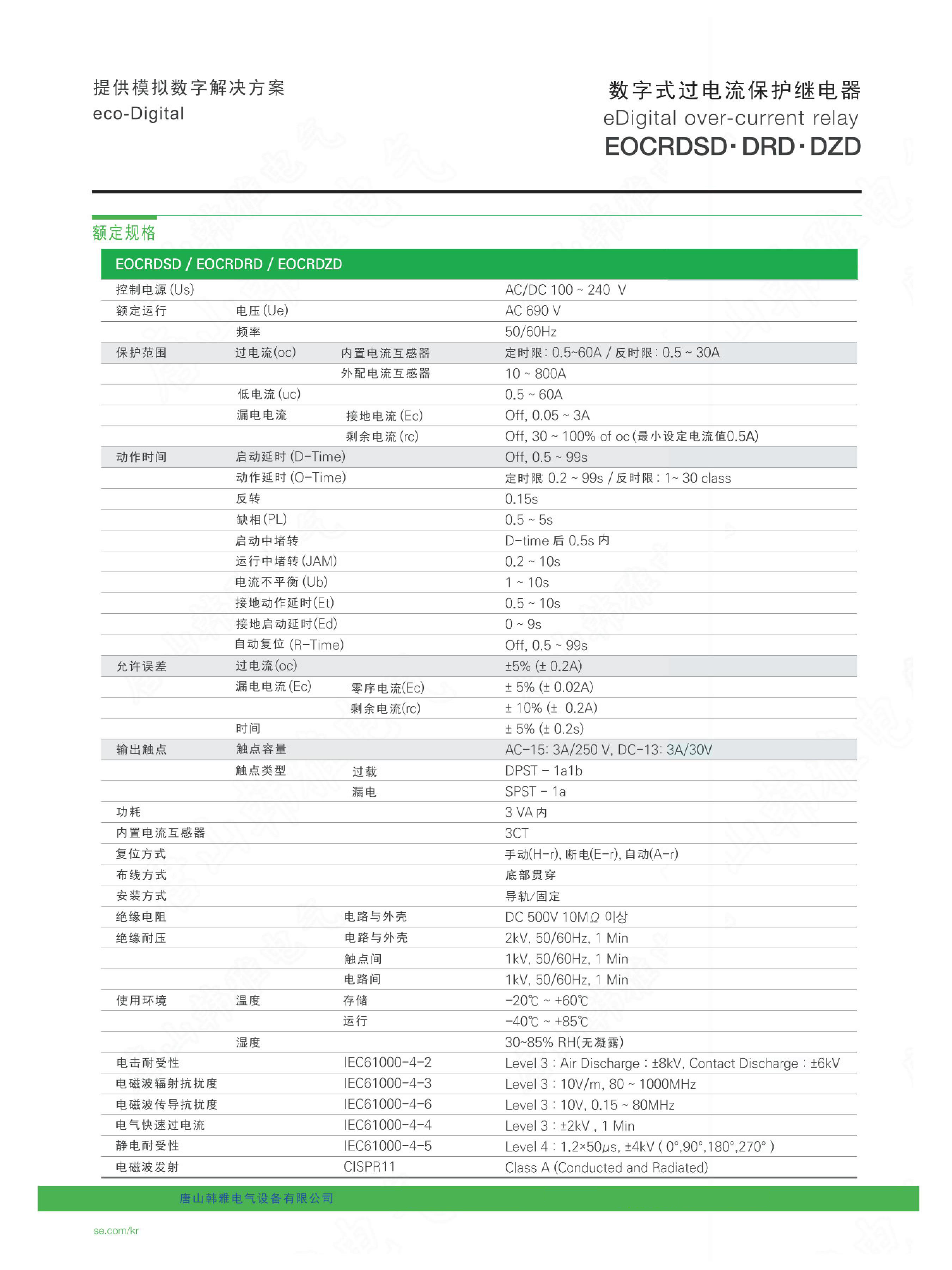

二、电气性能指标：
1.电流范围：直接测量范围为 0.5–60A，配合外置 CT 可将保护范围扩展至 960A，适配不同功率电机 。
2.检测精度：电流检测精度达±5%，确保保护动作的准确性 。
3.控制电源：采用 AC/DC 100–240V 宽压设计（WRUH 后缀中 U 代表电压规格），兼容全球主流供电标准 。
4.智能化特性：配备数字显示界面，可实时显示运行电流与故障代码，内置故障记忆功能便于快速诊断 。
5.支持定时限与反时限两种保护模式切换，可根据风机、水泵等不同负载特性调整策略 。
产品迭代与替代关系
该型号是施耐德电气为简化客户选型与库存管理而推出的升级产品，具有明确的市场替代计划：替代旧型号：
可直接替代 EOCR-AR、EUCR、DS、DG、DZ 等多个旧系列型号，功能更全且配置更简化 。
单台设备集成度高，显著减少了以往多型号分散配置的方案复杂度 。
上市与停产时间线：
EOCR-DSD 系列于2025 年 7 月 14 日正式上市 。
原旧型号系列自 2025 年 11 月起陆续停止接单，最终订单处理截止至 2025 年 12 月 。

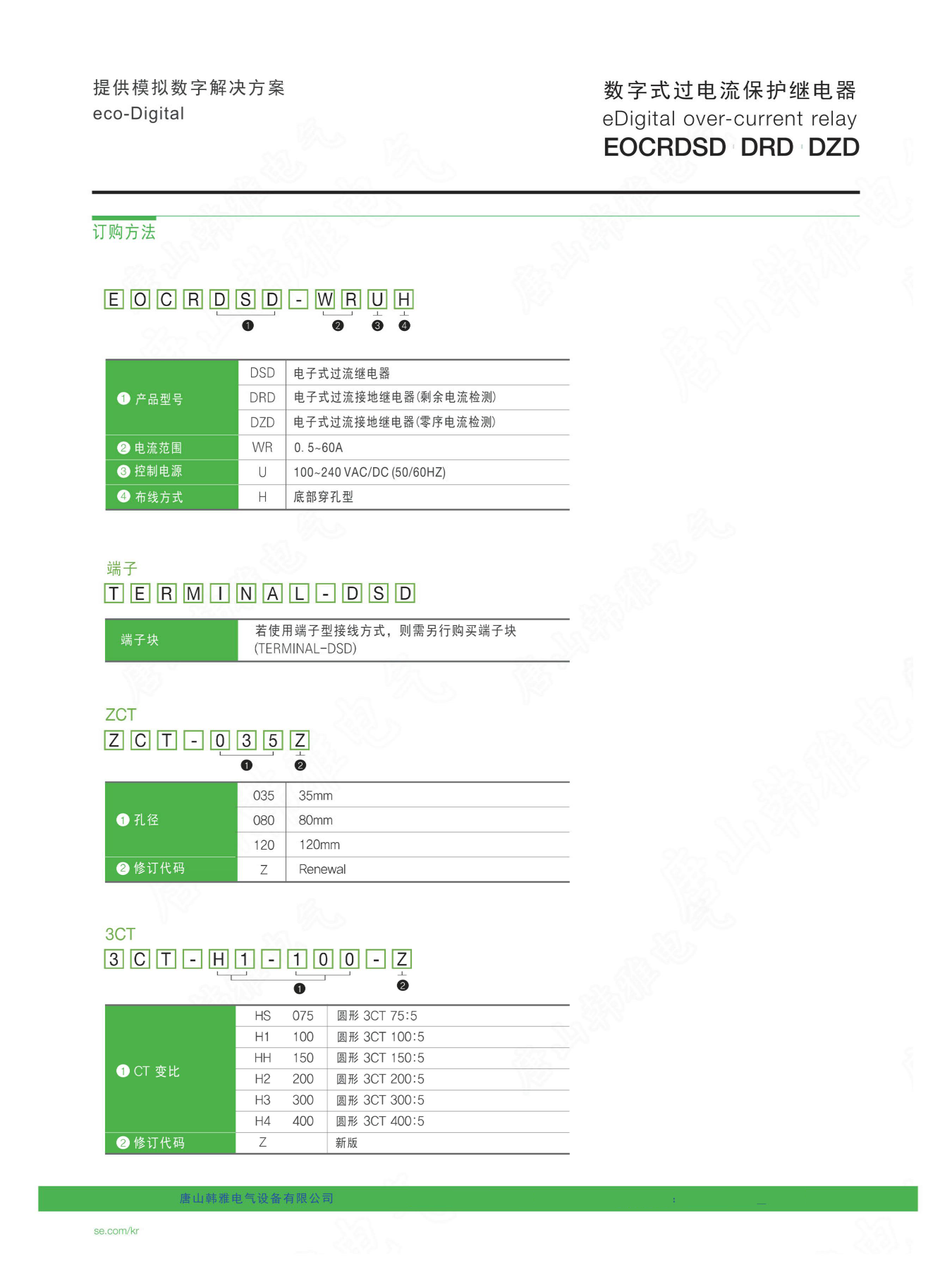

型号含义解析：
WRUH后缀通常代表特定功能配置：W 对应电流范围 0.5-60A，U 对应控制电压 100-240V AC/DC，H 对应贯穿式布线方式 。
应用场景与选型建议
凭借集成化和自适应保护能力，该产品适用于多种工业环境，选型时需关注具体工况：
主要应用领域：
广泛应用于工厂自动化生产线、OEM 配套设备、泵机与风机系统 。
适用于暖通空调 (HVAC) 系统、压缩机、输送机及电力改造项目 。
选型与安装提示：
电流匹配：根据电机额定电流选择基础范围，大电流应用需配外置 CT。
参数设置：建议利用面板按键数字化整定功能，根据电机铭牌参数设置启动延时与堵转电流判定，以避免保护滞后 。
安装方式：支持 35mm DIN 导轨与螺钉固定两种方式，体积紧凑适合空间有限的配电柜 。
