RS-485（即EIA/TIA-485标准）是一种用于串行通信的平衡差分总线标准，由电子工业联盟于1983年发布。RS-485总线具有长距离传输、多节点组网以及较强的抗共模干扰能力，使其在工业自动化、数据采集、仪器仪表和楼宇控制等领域得到广泛应用。

沃虎电子（VOOHU）为RS485通信节点提供可靠的物理层配套器件，还可配合客户提供RS485接口参考电路及器件选型建议，提升系统抗干扰能力与通信可靠性。

一、RS-485收发器

RS-485收发器是实现MCU与RS-485总线之间物理接口的核心芯片，完成TTL/CMOS逻辑电平与总线差分信号之间的双向转换。实现MCU与总线之间的电气接口，完成电平转换与方向控制，且提供总线故障保护。还能增强抗噪性，有效抑制共模干扰，共模电压范围为-7V～+12V。

主要功能包括：

1.电平转换：将控制器输出的单端逻辑信号（DI、RO）转换为总线差分信号（A、B）进行传输；在接收时将总线差分信号转换为MCU可识别的单端逻辑电平。

2.总线驱动：差分驱动器具有足够的驱动能力，支持最长1200米的通信距离。

3.收发方向控制：RS-485采用半双工工作方式，收发器通过使能引脚（DE、RE#）控制发送和接收状态的切换，实现总线方向管理。通用的做法是，每个RS-485设备平时均处于接收状态，只有自己有数据要发送时才切换至发送状态。

4.接收灵敏度：接收器具备±200mV的输入灵敏度，即当A、B端差分电压≥+200mV时输出逻辑高电平，≤-200mV时输出逻辑低电平。

二、数字隔离器

数字隔离器用于隔离RS-485收发器与控制器之间的逻辑信号（DI、RO、DE、RE#），阻断地环路干扰和共模噪声。多采用容隔技术，通过电容耦合跨越隔离栅，具有功耗低、尺寸小、速率高的优势。可用于消除控制器与总线电路之间的地电位差，阻断接地环路引入的传导噪声并提高系统可靠性和长距离通信可行性。

集成式隔离收发器将数字隔离器与RS-485收发器合二为一，是目前的主流方案。将隔离器、驱动器和差分输入接收器集成于单封装中，隔离式差分线路收发器适用于远距离传输线路。

三、TVS

TVS在RS-485通信中的作用包括：抑制静电放电（ESD）和电气快速瞬变（EFT）、吸收雷击感应或电源浪涌产生的瞬态能量，保护收发器总线引脚免受损坏。

TVS管应尽可能靠近总线连接器或收发器引脚，走线短而粗。推荐在A-B线之间并联一级TVS用于差模防护，同时每条信号线对地各加一级TVS用于共模防护。

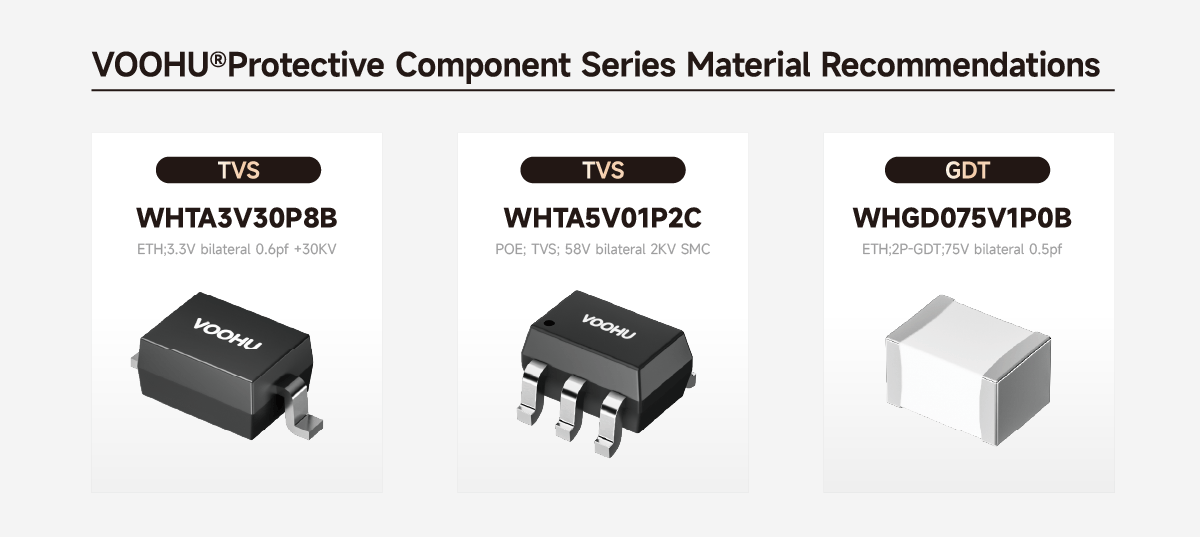

器件推荐： 针对RS-485总线，沃虎推荐双向TVS管，工作电压6.5V~24V（根据收发器共模电压范围选择），典型型号如 WHTA6V5B、WHTA12V05B、WHTA24V10B。关键参数：钳位电压低、响应时间<1ns、峰值脉冲功率400W~1500W。布局时，TVS应优先并联于A-B线之间（差模防护），其次每线对地（共模防护），并尽可能靠近总线连接器。沃虎提供SOD123、SOD323、SOT23等封装，满足不同功率和空间需求。

四、共模电感（CMC）

器件原理：共模扼流圈由两组相同匝数的线圈绕在同一磁芯上，进线方向相反。其对差模信号呈现极低阻抗（典型值＜10Ω），对共模信号呈现高阻抗，能够有效衰减共模电流，提升系统EMC性能。

2.在RS-485通信中的作用：抑制来自外部环境（如变频器、开关电源、电机）的共模辐射干扰，提升电磁兼容性（EMC）性能；降低总线电缆作为天线向外辐射的共模噪声，帮助通过电磁干扰（EMI）测试；配合TVS和终端电阻，构建完整的抗扰保护网络。

3.RS-485通信共模电感选型推荐：推荐选用专为差分信号线优化的共模电感，重点关注低DCR、低差模阻抗和高共模抑制特性，典型阻抗取1000Ω/100MHz，电感量约1mH～10mH，确保在RS-485通信频段内保持有效抑制效果。

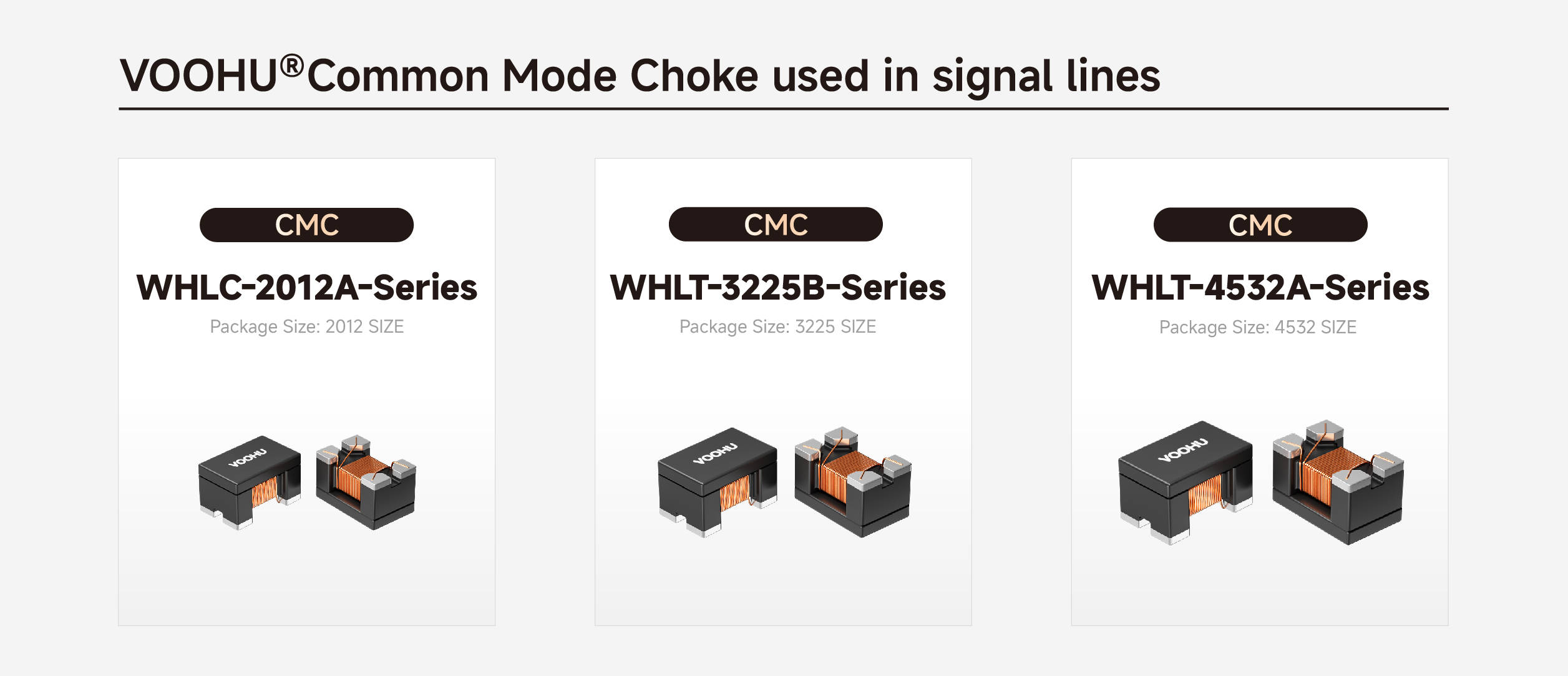

4.器件选型：沃虎信号线共模电感专为RS-485等差分总线优化，重点关注100MHz共模阻抗、直流电阻（DCR）和差模阻抗。推荐以下系列：

2012系列（如WHLC-2012A-900T0）：90Ω@100MHz，0.35Ω，300mA，适合紧凑型节点。

3225系列（如WHAC-3225B-110U0）：550Ω@100MHz，0.8Ω，300mA，通用工业节点。

4532系列（如WHAC-4532A-220U0）：1200Ω@100MHz，1.4Ω，200mA，强干扰场景（如变频器附近）。

五、终端电阻与偏置电阻

终端电阻：消除信号反射：RS-485总线采用双绞线作为传输介质，特性阻抗一般为120Ω。当信号传输到总线末端时，若不进行阻抗匹配将发生反射，造成信号振铃和过冲，导致位错误。终端电阻跨接在A线与B线之间，阻值等于电缆特性阻抗（典型值120Ω），用于吸收反射能量、抑制驻波，保证信号完整性。终端电阻应放置在总线的两端，中间节点的节点不能接入终端电阻，否则会导致通讯出错。

偏置电阻：总线空闲时保持确定状态：RS-485标准规定接收器的输入阈值为±200mV，差分电压介于-200mV至+200mV之间时接收器输出不确定状态。当总线空闲（所有节点均处于接收状态）时，终端电阻使A-B差分电压为0V，若不采取特殊措施，接收器可能输出不定电平，导致通信异常。这时选择具有内置失效防护输入阈值的收发器，或者使用外部偏置电阻在空闲总线上创建固定偏置电压（通常使A线电压高于B线200mV以上），确保总线空闲状态被识别为逻辑高电平。

六、完整电路设计

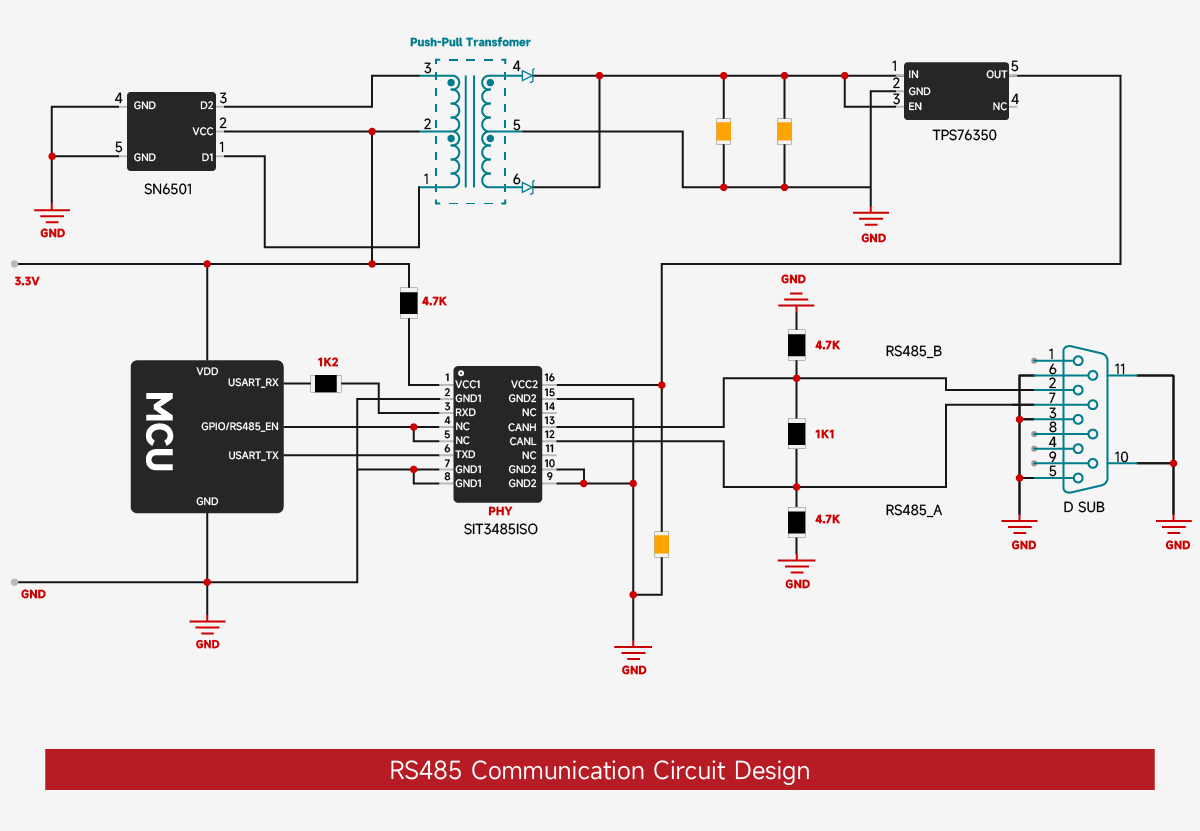

综合以上各模块，一个典型的高可靠性隔离型RS-485通信电路设计如下：

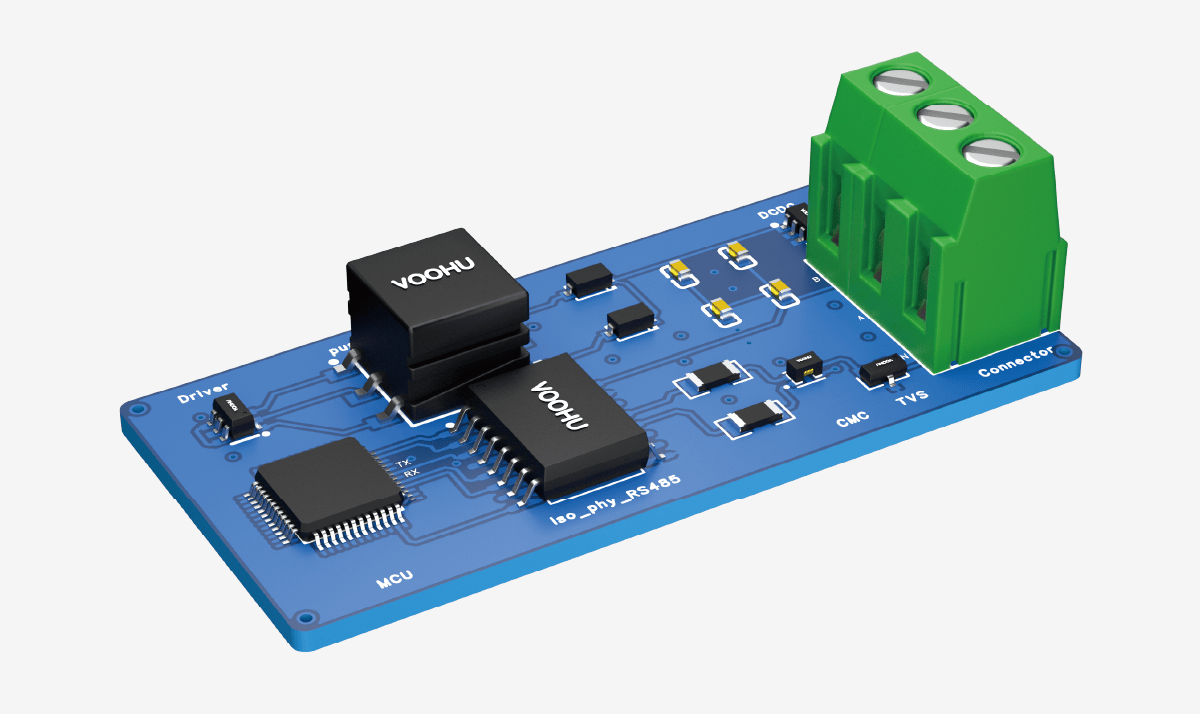

布局原则：

1.隔离收发器应靠近MCU放置，缩短原边侧数字信号走线。

2.总线引脚A、B至连接器的走线需保持差分对称等长，控制阻抗约120Ω。

3.原边侧（控制器侧）：系统3.3V或5V直接供电给MCU、隔离器原边及其它低压逻辑电路。

4.副边侧（总线侧）：采用隔离电源模块（DC-DC）产生5V_ISO，专门供给RS-485收发器VCC以及隔离器副边。

5.地平面：原边GND与副边GND_ISO完全隔离。通过一个1MΩ电阻并联10nF高压电容连接到机壳地（或保护地PE），用于泄放静电和高频噪声，避免悬浮电位积累。

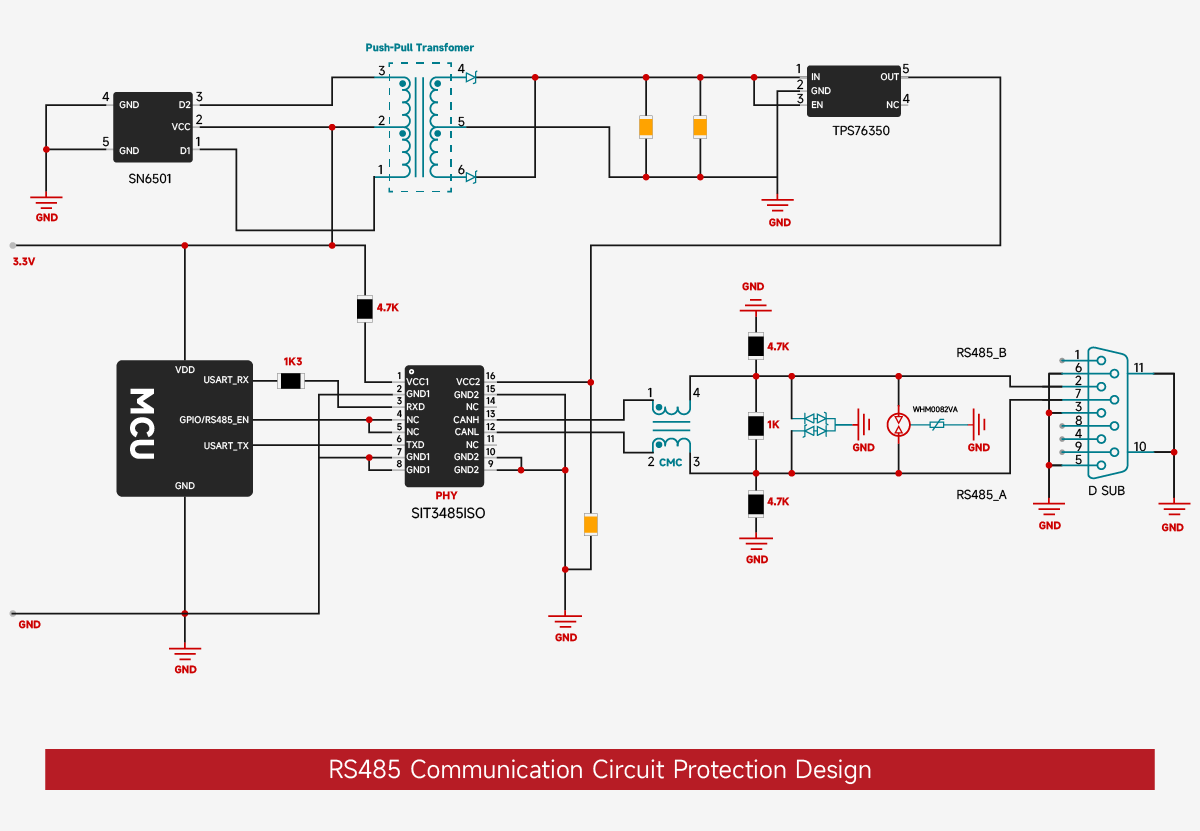

6.防护器件顺序：总线连接器→共模电感→TVS管→收发器A、B引脚。先防护后滤波，防护器件与滤波器应紧密布局，尽可能靠近接口位置。

7.在总线两端加装120Ω终端电阻，在单点（通常为主设备端）增加A线上拉、B线下拉偏置电阻，确保总线空闲状态下的确定逻辑电平。

七、常见问题解答(FAQ)

Q1：RS-485总线为什么要加终端电阻？阻值如何选择？

A1： 终端电阻用于匹配电缆特性阻抗，消除信号反射，防止振铃和过冲。RS-485总线通常采用120Ω特性阻抗的双绞线，因此终端电阻应选用120Ω、精度1%的贴片电阻，并置于总线最远两端。沃虎提供120Ω±1%终端电阻（0805/1206封装），同时可配套双电阻阵列简化BOM。

Q2：如何为RS-485总线选择合适的TVS防护器件？

A2： 针对ESD、EFT及雷击浪涌，沃虎推荐双向TVS管。应根据收发器共模电压范围选择工作电压（典型6.5V~24V）。常用型号：

WHTA6V5B（6.5V，适用于3.3V系统）

WHTA12V05B（12V，适用于5V系统）

WHTA24V10B（24V，用于高浪涌防护）

布局时，TVS应先差模（A-B间）后共模（每线对地），并紧靠总线连接器。沃虎TVS管响应时间<1ns，峰值脉冲功率400W~1500W，满足IEC 61000-4-5标准。

Q3：RS-485通信中，共模电感起什么作用？沃虎有哪些推荐？

A3： 共模电感抑制来自变频器、开关电源等外部设备的共模干扰，降低总线共模辐射，帮助通过EMI测试。沃虎提供三大系列信号线共模电感：

2012系列（如WHLC-2012A-900T0）：90Ω@100MHz，适合紧凑型节点。

3225系列（如WHAC-3225B-110U0）：550Ω@100MHz，通用工业节点。

4532系列（如WHAC-4532A-220U0）：1200Ω@100MHz，强干扰场景。

所有型号支持-40~125℃宽温，符合AEC-Q200。

Q4：什么时候需要使用隔离型RS-485收发器？沃虎能提供哪些方案？

A4： 当控制器与总线之间存在地电位差或需要满足安规隔离时，必须使用隔离型收发器。沃虎提供两种方案：

分立式：数字隔离器（如Si86xx/ISO77xx系列） + 非隔离收发器（如MAX485）。

集成式：单芯片隔离收发器（如ISO3082、ADM2483），简化设计。

同时，沃虎可配套推挽式隔离变压器（如WHST06D02A0）产生隔离电源，实现完整的隔离型RS-485节点，隔离耐压最高5000Vrms。

Q5：RS-485总线空闲时如何避免接收器输出不确定状态？

A5： 总线空闲时，终端电阻使A-B电压接近0V，接收器可能输出不定电平。解决方法：

选用内置失效防护的收发器（如带±200mV阈值补偿的芯片）。

外接偏置电阻：在A线上拉至电源，B线下拉至地，确保空闲时A-B电压≥+200mV。

沃虎提供偏置电阻选型计算服务，并配套1kΩ~10kΩ贴片电阻及参考设计，帮助您快速确定阻值
