一、方案介绍

网关是一个中央集线器，可以安全可靠地在车辆内的多个不同网络内互连和传输数据。它通过物理隔离和协议转换，在共享数据的功能域（动力总成、底盘和安全性、车身控制、信息娱乐、远程信息处理、ADAS）之间进行信号走线。

车辆日益依赖 ECU 来管理增强驾驶体验的各项高级功能，作为这些不同应用所使用的各种 ECU 网络之间的通信桥，网关控制器通过外部接口（包括高低速 CAN、LIN、ISO-9141、FlexRay 和以太网协议）管理数据交换，发挥了基础性的作用。

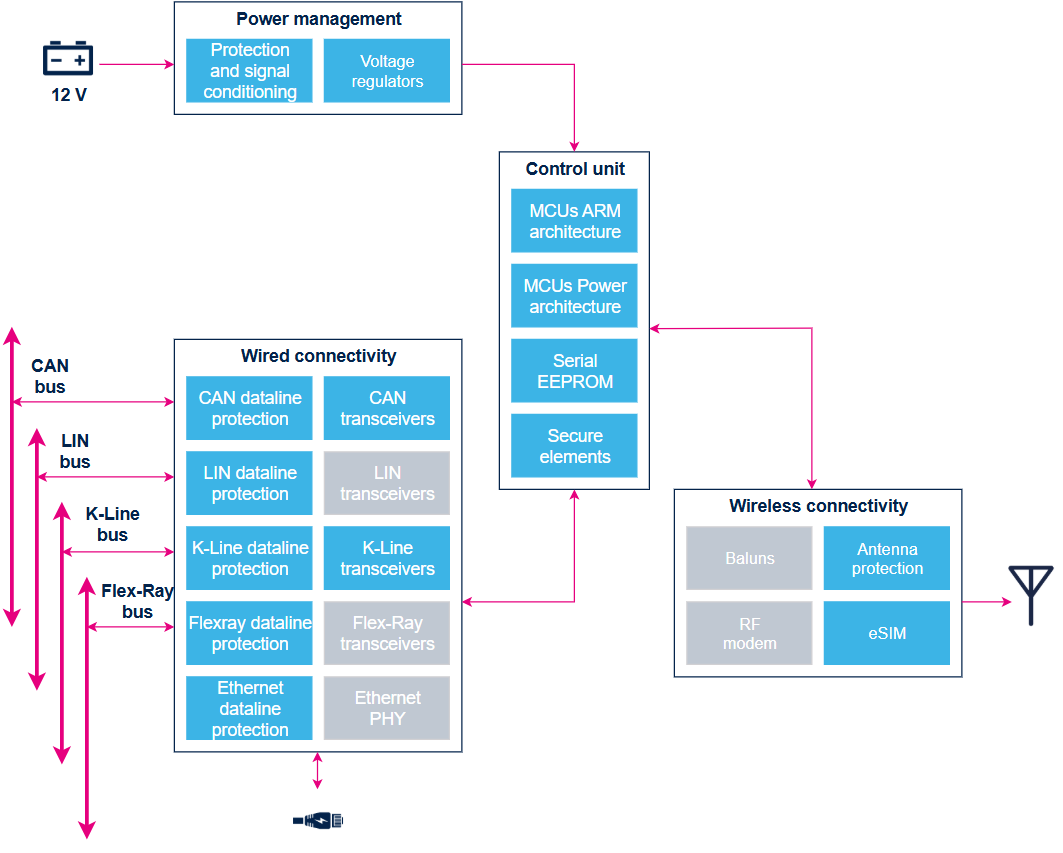

结合系统框图，汽车网关的核心架构由五大功能模块协同构成：

电源管理（Power management）：接收 12V 电池输入，通过保护与信号调理电路及电压调节器，为网关各模块提供稳定供电。
控制单元（Control unit）：以 ARM 架构 MCU 与 Power 架构 MCU 为核心计算平台，配合串行 EEPROM 存储与安全元件（Secure elements），承担协议转换、数据路由与系统安全的核心任务。
有线连接（Wired connectivity）：覆盖 CAN、LIN、K-Line、FlexRay 四种总线的数据线保护器件与收发器，以及以太网数据线保护与以太网 PHY，实现多协议 ECU 网络的物理层接入。
无线连接（Wireless connectivity）：由巴伦（Baluns）、天线保护、RF 调制解调器与 eSIM 构成，经天线实现车载无线通信。
总线接口：对外衔接 CAN 总线、LIN 总线、K-Line 总线与 FlexRay 总线，打通车内各功能域的数据通路。

整体链路为：12V 电池经电源管理为系统供电，控制单元统筹有线与无线连接模块，在多个功能域之间完成数据的互连与传输。
